Способ дооборудования опорных колонн самоподъемной плавучей буровой установки

Способ дооборудования опорных колонн самоподъемной плавучей буровой установки

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН 1>4 E 02 В 17/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИ;;,,,,., "" /

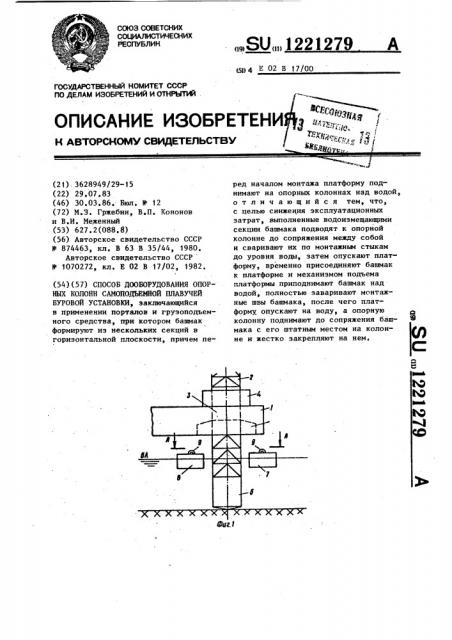

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ не и жестко закрепляют на нем. (21) 3628949/29-15 (22) 29.07.83 (46) 30.03.86. Бюл. В 12 (72) М.3. Гржебин, В.П. Кононов и В.И. Меженный . (53) 627.2(088.8) (56) Авторское свидетельство СССР

У 874463, кл. В 63 В 35/44, 1980.

Авторское свидетельство СССР

Ф 1070272, кл. Е 02 В 17/02, 1982. (54} (57) CIIOCOS ДООБОРУДОВАНИЯ ОПОРНЫХ КОЛОНН САМОПОДЪКИНОЙ ПЛАВУЧЕЙ

БУРОВОЙ УСТАНОВКИ, заключающийся в применении порталов и грузоподъемного средства, при котором башмак формируют иэ нескольких секций в горизонтальной плоскости, причем не„„SU„„12212?9 A ред началом монтажа платформу поднимают на опорных колоннах над водой, отличающийся тем, что, с целью снижеция эксплуатационных затрат, выполненные водоизмещающими секции башмака подводят к опорной колонне до сопряжения между собой и сваривают их по монтажньм стыкам до уровня воды, затем опускают платформу, временно присоединяют башмак к платформе и механизмом подъема платформы приподнимают башмак над водой, полностью заваривают монтажные швы башмака, после чего платформу опускают на воду, а опорную колонну поднимают до сопряжения башмака с его штатным местом на колон1221279

Изобретение относится к строи.— тельству и модерниэации самоподъемных плавучих буровых установок.

Целью изобретения является снижение эксплуатационных затрат.

На фиг. 1 изображен один из районов платформы с подведенными водоизмещающими частями башмака; на фиг. 2 — то же, в процессе стыковки башмака; на фиг. 3 — сечение А-А на фиг. 1, на фиг..4 - то же, в положении, когда башмак поднят из воды, на фиг. 5 — то же, в положении попоходному с башмаком, установленным на штатном месте (разрез Б-Б на фиг. 2).

Самоподъемная плавучая буровая установка имеет платформу 1 с опорными колоннами 2, проходящими через шахты 3. Сверху на палубе над шахтой

3 эакреплен портал 4 с механизмом подъема (не показан), а снизу со стороны днища в шахте 3 выполнена ниша

5, по площади несколько большая, чем башмак 6, имеющий водоизмещающие секции 7 и 8. Секции 7 и 8 снабжены обухами 9 для застропки на грузо- подъемное средство (например. плавучий кран) (не показан) и кронштейнами

10. Секции 7 и 8 башмака 6 стыкуются между собой по стыку А, а башмак

6 с опорной колонной стыкуется по

5 стыку Б.

Способ осуществляют следующим образом.

Грузоподъемным средством, напри10 мер "плавучим краном, секции 7 и 8 башмака 6 транспортируются к месту стоянки платформы 1. Перед началом монтажа платформу 1 поднимают на опорных колоннах 2 над водой. Сек15 ции 7 и 8 подводят к. опорной колон-. не 2 до сопряжения между собой и сваривают их по монтажным стыкам А до уровня воды. Затем опускают платформу 1, временно присоединяют башмак

2р 6 к платформе 1 и механизмом подъема платформы приподнимают башмак 6 из воды. Затем полностью заваривают монтажные стыки А, после чего платформу 1 опускают на воду, а опорную

25 колонну 2 поднимают до сопряжения башмака 6 с его штатным местом на колонне и жестко закрепляют на нем по стыку Б.

1221279

Фиг,4 б-6 баб
