Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (5й 4 Е 02 F 5 10

« (@ у

gs1, <СгФ

-1 6 ; Р.е . (Р,. ъ«:., « 9 ."

1 Г,„

ОПИСАНИЕ ИЗОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТБУ

Ю

К) ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3660685/29-03. (22) 10. 11. 83 (46) 30,03.86, Бюл. У 12 (71) Всесоюзный ордена Трудового

Красного Знамени научно-исследовательский институт гидротехники и мелиорации им. А.Н. Костякова (72) А.А. Жестков, Л,И. Вадаев, Н.Н.. Кременецкий и Л.Г. Бородулина (53) 621.879(088.8) (56) Авторское свидетельство СССР

Ф 588778, кл. Е 02 F 5/28, 1976.

Авторское свидетельство СССР

В 224545, кл. Е 01. Н 5/10, 1967.

I (54) (57) 1. ГАЗОСТРУЙНЫЙ КАНАЛООЧИСТИТЕЛЬ, включающий базовую машину, генератор сжатого газа с соплом и

„„SU„„1221289 плоский экран, расположенный над соплом, отличающийся тем, что, с целью снижения металлоемкости, плоский экран выполнен в виде надувной оболочки, которая одним концом прикреплена к соплу, и ее полость сообщена с генератором сжатого газа.

2. Каналоочиститель по п» 1, отличающийся тем, что надувная оболочка в плане выполнена в форме трапеции.

3. Каналоочиститель по п. 1, отличающийся. тем, что надувная оболочка выполнена из упругого материала с возможностью скатывания в рулон под воздействием упругих сил материала.

При установке базового шасси 1

25;на бровке канала 7 в него опускается (выдвигается) из транспортного положения сопловой аппарат 3 °

Включается генератор 2 сжатого газа, подающий газ (воздух) через сопловой аппарат 3 в зону разрушения наносов ° Одновременно из соплового аппарата 3 сжатый газ поступает в надувную оболочку 4 и, наполняя ее, разворачивает над зоной разрушения

35 наносов. Экранирующая струю газового потока оболочка 4 раскручивается на длину, зависящую от положения заслонки 12 или давления.

В случае, когда машинист канало40 очистителя вынужден увеличить расход (давление) в сопловом аппарате 3 с целью разрушить и выбросить из канала наносы с большей плотностью (связностью), спиралеобразная оболоч45 ка 4 соответственно еще более раскручивается, удлиняется, увеличивая тем самым площадь экранирования зоны разрушения.

4 12212

Изобретение относится к гидр<.тех( нике, а конкретнее к машинам для очистки облицованных каналов, рабочие органы которых не входят в контакт с твердым покрытием последних.

Цель изобретения — снижение металлоемкости.

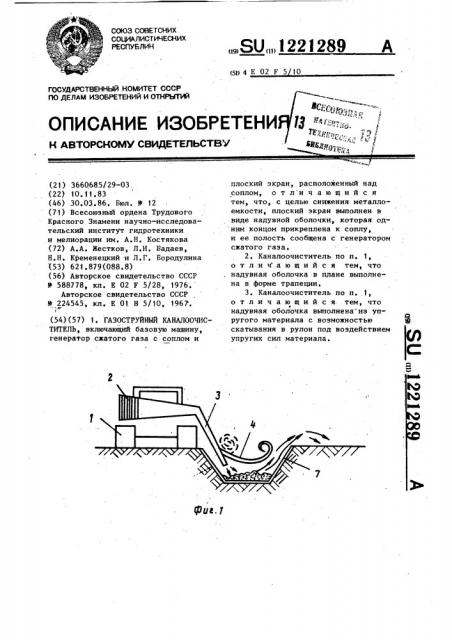

На фиг. 1 изображен каналоочиститель, вид сзади; на фиг. 2 — то же, вид в плане„ на фиг. 3 — экран, 1О закрепленный на сопле. газогенератора.

Каналоочиститель состоит из базового шасси 1, генератора 2 сжатого газа (воздуха), соплового аппарата

3 и надувной спиралеобразной оболоч- 15 ки 4. Одним концом оболочка 4 крепится к сопловому аппарату 3. В нерабочем транспортном положении оболочка 4 находится в скрученном (свернутом в спираль) состоянии 20 (условно показано пунктиром).

Полость надувной оболочки 4 сое-. динена с полостью соплового аппарата 3 (фиг. 1), как источника давления, но может быть соединена с любым источником давления, установленным на базовом шасси 1 или прицепа к нему.

Продольная ось 5 каналоочистителя параллельна продольной оси 6 кана-. ла 7, а ось 8 спирали (нерабочее состояние) оболочки 4 параллельна продольной оси 6 канала 7 и перпендикулярна продольной оси 9 соплового аппарата 3.

В плане надувной оболочки в развернутом надувном состоянии может быть любой экран, Наиболее рациональным является экран с трапециедальной формой., При этом к сопловому аппарату 3 спиралеобразная трапециедальная оболочка крепится коротким основанием трапеции.

Экран выполнен в виде герметичной надувной оболочки, имеющей форму трапеции, меньшее основание которой расположено со стороны соплового аппарата 3, полос ь оболочки соеди89 2 нена с полостью соплового аппарата

3 или с напорным патрубком компрессора, для наполнения оболочки может быть использован отдельный, автономный нагнетатель.

Конструкция оболочки представляет собой два куска. листовой резины толщиной 5 мм, наложенных один поверх другого. Особеннооть раскроя листов состоит в том, что верхний лист 10, короче на 1-87 нижнего 11, при этом нижний лист 11 несколько уже верхнего 10 на 0,05-0, 17.

При продольном растяжении верхнего листа 10 до длины нижнего его ширина сужается до ширины нижнего листа 11.

В растянутом состоянии верхний лист 10 крепится к нижнему листу

11 по периметру.

Устройство работает следующим образом.

1221289

8 6

ЯРиг. 3
