ПОДЪЕМНО-УДАРНОГО ДЕЙСТВИЯ, включающий основной грузовой блок с клиновым наконечником, боковые скалыватели и подъемно-сцепкой узел, отличающийся тем, что, с целью снижения энергозатрат на рыхление, ан снабжен дополнительным грузовым блоком, к верхней части которого прикреплен подъемно-сцепной узел, а к нижней — боковые ска-. лыватели, выполненные в виде штанг, при этом основной гръзовой блок выполнен с вертикально расположенными пазами, через которые пропущены боковые скалыватели, и при помощи гибких тяг связан с дополнительным грузовым блоком.

1221292 фив. 2

BHHHIIH Заказ 1557/36 Тираж 641 Подписное

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Изобретение относится к маш зам для разработки мерзлых и прочных грунтов, а именно к рыхлителям ударного действия.

Целью изобретения является снижение энергозатрат на рыхление.

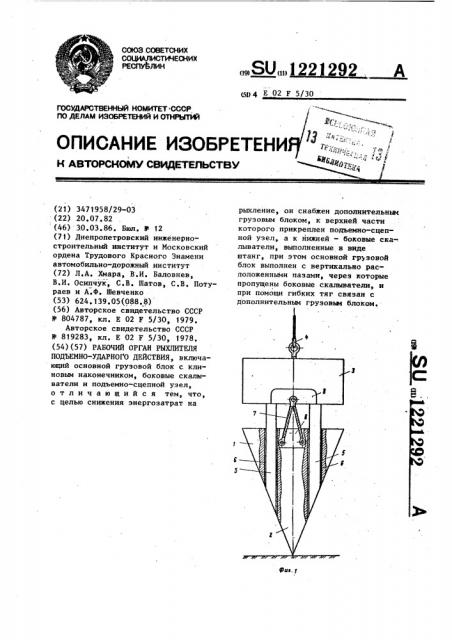

На фиг. 1 показан рабочий орган рыхлителя, общий вид; на фиг. 2— процесс внедрения в грунт рабочего органа рыхления °

Рабочий орган рыхлителя состоит из грузового блока 1 с клиновым наконечником 2, дополнительного грузового блока 3, к верхней части которого прикреплен подъемно-сцепной узел 4, а к нижней — боковые скалыватели, выполненные в виде штанг 5. При этом основной грузовой блок 1 выполнен с вертикально расположенными пазами 6, через которые пропущены боковые скалыватели. Блок 1 посредством гибких тяг 7 соединен с дополнительным грузовым блоком 3. Для устранения попадания гибких тяг 7 под блок 3 в момент удара в верхней части блока 1 и в нижней части блока 3 выпол нены боковые углубления 8.

Разрушение грунта рабочим органом рыхлителя осуществляется следующим образом.

При падении рабочего органа пер, воначально с грунтом взаимодействует клиновой наконечник 2, затем в результате соударения дополнительно5 го грузового блока 3 и блока 1 происходит дополнительное разрушение грунтового массива при помощи боковых скалывателей, выполненных в виде штанг 5 и наконечника 2.

10 При этом гибкие тяги 7 располагаются в боковых углублениях 8, предотвращая попадание их под нижнюю часть блока 3 в момент удара, тем самым увеличивая срок службы элементов

15 гибких тяг 7. Выглубление рабочего органа осуществляется при помощи подъемно-сцепного узла 4.!

Таким образом, использование

211 указанного рабочего органа рыхлителя позволит повысить эффективность разработки прочных грунтов, так как боковые скалыватели, выполненные в видЬ штанг, перемещаются в

25 вертикальных пазах клина, что позволяет исключить трение. Кроме того, устраняется заклинивание боковых скалывателей, так как они жестко смонтированы на нижней части допол- нительного грузового блока, наличие которого .значительно повышает эффективность удара.
