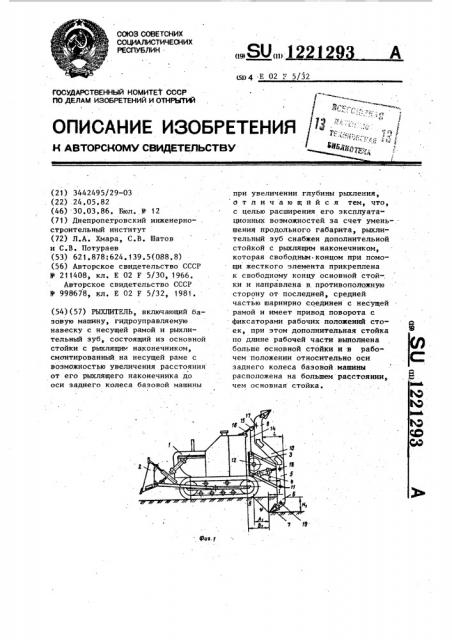

H A8TOPCHOMV СВИДЕТЕЛЬСТВУ <®-en,. * ! (54)(57) РЫХЛИТЕЛЬ, включающий базовую машину, гидроуправляемую навеску с несущей рамой и рыхлительный зуб, состоящий из основной стойки с рыхлящим наконечником, смонтированный на несущей раме с возможностью увеличения расстояния от его рыхлящего наконечника до оси заднего колеса базовой машины (21) 3442495/29-03 . (22) .24.05.82 (46) 30.03.86. Бюл. Ф 12 (71) Днепропетровский инженерно- . строительный институт (72) Л.А. Хмара, С.В. Шатов и С.В.. Потураев (53) 621.878:624. 139.5(088.8) (56) Авторское свидетельство СССР

11! 211408, кл. E 02 F 5/30, 1966, Авторское свидетельство СССР

11! 998678, кл. Е 02 F 5/32, 1981. при увеличении глубины рыхления, отличающийся тем, что, с целью расширения его эксплуатационных возможностей за счет умень-шения продольного габарита, рыхлительный зуб снабжен дополнительной стойкой с рыхлящим наконечником, которая свободным. концом при помощи жесткого элемента прикреплена к свободному концу основной стой-, ки и направлена в противоположную сторону от последней, средней частью шарнирно соединен с несущей рамой и имеет привод поворота с фиксаторами рабочих положений стоек, при этом дополнительная стойка по длине рабочей части выполнена больше основной стойки и в рабочем положении относительно оси заднего колеса базовой. машины расположена на большем расстоянии, чем основная стойка.

1221

Изобретение относится к машинам для разработки мерзлых и прочих грунтов силой тяги движителя, а именно к рыхлителям.

Целью изобретения является расширение эксплуатационных возможностей рыхлителя за счет уменьшения продольного габарита.

На фиг. 1 изображен рыхлитель при рыхлении на средней глубине, 10 общий вид, на фиг. 2 †. то же, при рыхлении на максимальной глубине, на фиг. 3 — привод поворота рыхлительного зуба.

Рыхлитель содержит трактор (ба- 15 зовую машину) 1 с бульдозерным отвалом 2. К задней части трактора

1 присоединена навеска 3 с гидроцилиндрами 4 управления и несущей рамой, на которой смонтирован рыхлительный зуб 5, состоящий из основной стойки 6 с рыхлящим наконечником 7 и из дополнительной стойки 8 с рыхлящим наконечником 9, которая свободным концом посредством наклон- 25 ной балки (жесткого элемента) 10 прикреплена к свободному концу основной стойки 6 и направлена в противоположную сторону от последней, С несущей рамой навески 3 рыхлительный зуб 5 соединен посредстврм шарнира 11 и имеет привод поворота в виде гидромотора 12 с барабаном

13, на котором закреплен канат 14, огибающий блок 15, а на кронштейне

16 прикрепленный через отверстие

17 к стойке 8 рыхлительного зуба 5.

По длине рабочей части дополнительная стойка 8 выполнена больше основной стойки 6.

В рабочих положениях рыхлительный зуб 5 может фиксироваться пальцами через имеющиеся в зубе 5 отверстия 18 и 19. Вылет наклонной балки 10 определяется соотношением

L > — + -с, Н где L — вылет наклонной балки, м;

H — - глубина рыхлителя, м; у — угол сдвига грунта, град

- вылет наконечника, м; — расстояние от оси заднего колеса трактора до места крепления зуба, м.

Рыхлитель работает следующим образом.

При движении трактора 1 с помощью гилпопилиндров 4 осуществляется

293 2 заглубление рыхлительного зуба 5 и последующее рыхление, например, стойкой 8 на максимальной глубине

H . В этом случае элементы разрушенного грунта достигаются под углом, а линии их скола выхоl Н2 дят на расстоянии A

tq Ч от наконечника 9. Причем разрушенные элементы грунта выходят свободно на поверхность и сдвигаются в стороны, не препятствуя процессу рыхления до тех пор, пока А 8 где 6 — расстояние от оси заднего колеса трактора 1 до наконечника 9.

В случае использования рыхлителя при рыхлении на средней глубине рыхления Ц „ целесообразнд уменьшить расстояние 4 до расстояния А„ т.е. приблизить наконечник зуба 5 к трактору 1, что позволит наиболее полно реализовать тяговое усилие . трактора 1. В этом случае производится переналадка рыхлителя — извлекается палец из отверстия 19 и включается гидромотор 12 поворота зуба 5.

Причем барабан 13 вращается так, что осуществляется наматывание каната

14. Зуб 5 с наклонной балкой 10 начинает поворачиваться против часо вой стрелки вокруг оси шарнира 12.

Это происходит до тех пор, пока отверстие 18 зуба не совпадает с соответствующим отверстием несущей рамы навески 3. Зуб 5 фиксируют пальцем, устанавливаемым в отверстие 18, гидромотор выключают. При этом переналадка рыхлительного оборудования обеспечивает рыхление на средней глубине с максимальной реализацией тягового усилия трактора 1. В этом случае процесс рыхления происходит аналогично процессу рыхления на максимальной глубине, а линии скола разрушенного грунта выходят на расстоянии К =,— - При этом 4, (Ь„, что также обеспечивает свободный выход грунта.

Предлагаемая конструкция рыхлителя обеспечивает рыхление грунтов, мусора на различной глубине с устранением возможного заклинивания элементов разрушенного грунта между зубом 5 и трактором 1 и позволяет эксплуатировать рыхлитель в стесненных условиях, например на строи,тельной площадке.
