г
Класс 45 а, 9
И 12213

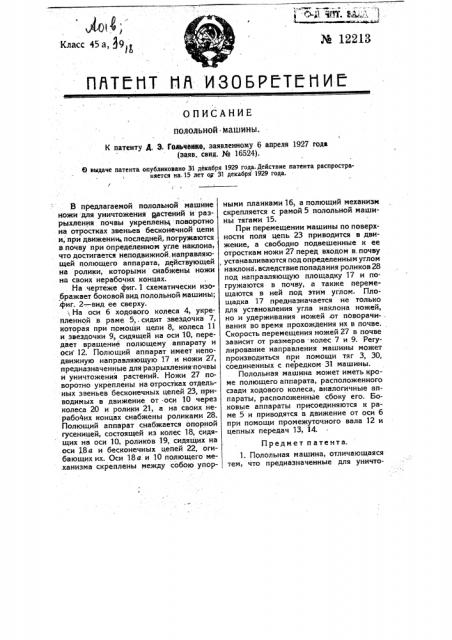

IlATEHT liA ИЗОБРГТЙН ИЙ
ОПИСАНИЕ полольной машины.
К патенту д. Э. Гольченко, заявленному 6 апреля 1927 года (заяв. свид. № 16524).
6 выдаче патента опубликовано 31 декабря 1929 года. Действие патента распространяется на.15 лет од 31 декабря 1929 года.
В предлагаемой полольной машине ножи для уничтожения рстений и разрыхления почвы укреплены, поворотно на отростках звеньев бесконечной цепи и, при движении, последней, погружаются в почву при определенном угле наклона, что достигается неподвижной, направляющей полющего аппарата, действующей на ролики, которыми снабжены ножи на своих нерабочих концах.
На чертеже фиг. 1 схематически изображает боковой вид полольной- машины; фиг. 2 — „вид ее сверху.
:; На оси б ходового колеса 4, укрепленной в раме 5,. сидит звездочка 7, которая при помощи цепи 8,. колеса 11 и звездочки 9, сидящей на оси 10, передает вращение полющему аппарату и оси" 12. Полющий аппарат имеет неподвижную направляющую 17 и ножи 27, предназначенные для разрыхления почвы и уничтожения растений. Ножи 27 поворотно укреплены на отростках отдельных звеньев бесконечных цепей 23, приводимых в движение от -оси 10 через колеса 20 и ролики 21, а на своих нерабочих концах снабжены роликами 28.
Полющий аппарат снабжается опорной гусеницеи, состоящей из колес 18, сидящих на оси 10, роликов 19, сидящих на оси 18а и бесконечных цепей 22, огибающих их. Оси 18 а и 10 полющего механизма скреплены между собою упорными планками 16, а полющий механизм скрепляется с рамой 5 полольной машины тягами 15.
При перемещении машины по поверхности поля цепь 23 приводится в движение, а свободно подвешенные к ее отросткам ножи 27 перед входом в, почву, устанавливаются под определенным углом наклона, вследствие попадания роликов 28 под направляющую площадку 17 и погружаются в почву, а также перемещаются в ней под этим углом. Площадка 17 предназначается не только для установления угла наклона ножей, но и удерживания ножей .от поворачи- . вания во время прохождения их в почве.
Скорость перемещения ножей 27 в почве зависит от размеров колес 7 и 9. Регулирование направления машины может производиться при помощи тяг 3, 30, соединенных с передком 31 машины.
Полольная машина может иметь кроме полющего аппарата, расположенного сзади ходового колеса, аналогичные аппараты, расположенные сбоку его. Боковые аппараты присоединяются к раме 5 и приводятся в движение от оси б при помощи промежуточного вала 12 и цепных передач 13, 14.
Предмет патента.
1. Полольная машина, отличающаяся тем, что предназначенные для уничтожения растений и разрыхления почвы ножи 27 поворотно укреплены на отростках звеньев бесконечной цепи 23 и снабжены на своих нерабочих концах роликами 28, для направления которых, в целях установки ножей под требуемым углом вхождения в почву, служит площадка 17, удерживающая ножи от поворачивания до момента их выхода из почвы.
2. При указанном в и. 1 устройстве применение опорной гусеницы, состоящей из колеса 18, ролика 19 и огибаю/ щей их цепи 22 и приводимой в движение от ходового колеса 4 при помощи цепи 8 и звездочки 9, укрепленной на оси колеса 18.
3. Форма выполнения указанной в п.п. 1 и 2 машины, отличающаяся тем, что, кроме полющего аппарата, расположенного сзади ходового колеса, к раме последнего присоединены еще аналогичные аппараты, расположенные сбоку этого колеса и приводимые в движение от оси последнего при помощи промежуточного вала 12 и цепных передач 13, 14.
