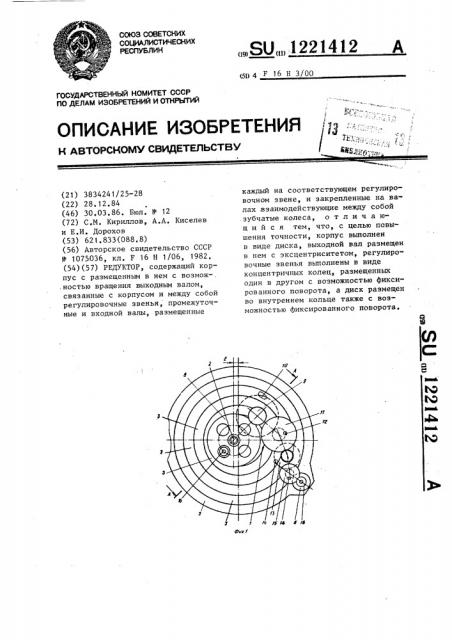

СОЮЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСНИХ
РЕСПУБЛИН
„„SU„„1221412 (50 4 F 16 H 3/00
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР
flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3834241/25-28 (22) 28.12.84 (46) 30.03.86. Бюл. N- 12 (72) С.M. Кириллов, А.А. Киселев и Е.И. Дорохов (53) 621.833(088.8) (56) Авторское свидетельство СССР
Ф 1075036, кл. F 16 Н 1/06, 1982. (54)(57) РЕДУКТОР, содержащий корпус с размещенным в нем с возмож-. .ностью вращения выходным валом, связанные с корпусом и между собой регулировочные звенья, промежуточные и входной валы, размещенные каждый на соответствующем регулировочном звене, и закрепленные на ва лах взаимодействующие между собой .зубчатые колеса, о т л и ч а юшийся тем, что, с целью повышения точности, корпус выполнен в виде диска, выходной вал размещен в нем с эксцентриситетом, регулировочные звенья выполнены в виде концентричных колец, размещенных один в другом с возможностью фиксированного поворота, а диск размещен во внутреннем кольце также с возможностью фиксированного поворота.
ВНИИПИ Заказ 1566/42 Тираж 880 Подписное
Филиал ППП "Патент", г. Ужгород,, ул. Проектная, 4
Изобретение относится к приборостроению и может быть использовано, в частности, при изготовлении унифицированных редукторов для испытательных стендов.
Цель изобретения — повышение точности редуктора эа счет повышения жесткости его регулировочных звеньев.
ka фиг. 1 изображена конструктивная схема предлагаемого редуктора, на фиг. 2 — сечение А-А на фиг ° 1.
Редуктор содержит корпус в виде диска 1, размещенный в диске 1 с возможностью вращения выходной вал 2, имеющий по отношению к диску i эксцентриситет Е, и регулировочные звенья в виде концентричных колец 3.
Кольца 3 размещены один в другом, а диск I входит во внутреннее из колец 3. В заданном положении (друг относительно друга) кольца 3 и диск 1 закрепляют с помощью винтов 4 и накладок 5. В наружном кольце 3 размещен с возможностью вращения входной вал 6, а в проме122 (412 3 жуточных кольцах 3 (также с возможностью вращения) — промежуточные валы 7. На валах 2, 6 и 7 закреплены зубчатые колеса 8-15, попарно взаимодействующие между собой. Ре5 дуктор закрепляют на стенде, например, винтами через отверстчя 16.
Базой для установки служит заточка Д.
Редуктор работает следующим образом.
При подаче вращения на входной вал 6 выходной вал 2 вращается со скорос.тью, определяемой передаточ15 со э ным отношением зубчатых колес -15
Для изменения передаточного числа ослабляют винты 4, поворотом колец
3 по часовой стрелке выводят зуб2р ч чатые колеса из зацепления и заменяют зубчатые колеса на требуемые. Затем обратным поворотом колец 3 вводят их в зацепление и затягивают винты 4. При этом автома25 тически устанавливаются нужные межцентровые расстояния между осями валов ?, 6 и 7.
