Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (и) (5р 4 F 16 J 15/56

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

Ъ у

ОПИСАНИЕ ИЗОБРЕТЕНИЯ 1 -..., K ABTOPCKOIVIV СВИДЕТЕЛЬСТВУ БНБЛ . ТРд;, (21) . 3804445/25-08 (22) 22.10.84 (46) 30.03.86. Бюл. М- 12 (71) Северо-Кавказский государственный научно-исследовательский и проектный институт нефтяной промьппленности (72) M.Ï.Ñíåæêî и В.В.Подэолков (53) 62-762(088.8) (56) Авторское свидетельство СССР

У 437865, кл. F 16 J 9/04, 1971.

Башта Т.М. Машиностроительная гидравлика. М.: Машиностроение, 1971, с. 609, рис. 379 б. (54) (57) УПЛОТНИТЕЛЬНЫЙ УЗЕЛ, содержащий подвижные относительно друг друга элементы: уплотнительное кольцо и защитное разрезное кольцо со ступенчатым замком с контактирующими поверхностями, параллельными торцовым поверхностям кольца, о тл и ч а ю шийся тем, что, с целью повышения долговечности уплотнительного узла за счет снижения контактного давления защитного кольца на уплотняемую поверхность, на одной из контактирующих поверхностей замка выполнены зубья, причем твердость зубьев больше твердости ответ- а ной контактирующей. поверхности.

1221434

Изобретение относится к уплотнительной технике и может быть использовано для уплотнения подвижных относительно друг друга элементов, работающих при высоких перепадах давления и высоких температурах.

Цель изобретения — повышение долговечности уплотнительного узла за счет снижения контактного давления защитного кольца на уплотняемую поверхность.

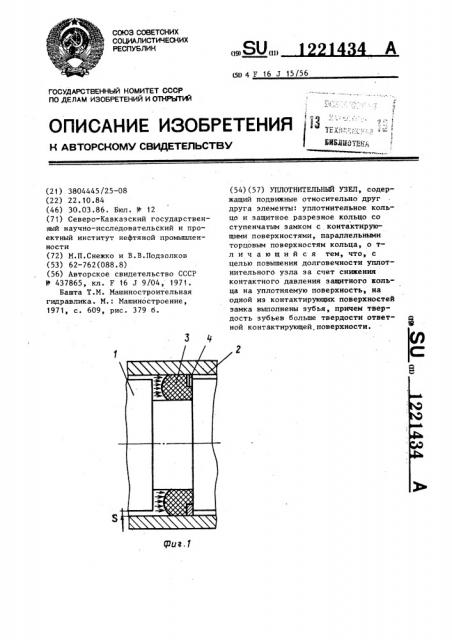

На фиг. 1 схематически показан предлагаемый уплотнительный узел поршня; на фиг. 2 — уплотнительный узел штока; на фиг. 3 — защитное кольцо; на фиг. 4 — уплотнительный узел поршня при двусторонней подаче давления.

Уплотнительный узел содержит установленные в канавке поршня 1 или цилиндра 2 уплотнительное кольцо 3 и защитное кольцо 4, уплотняющее зазор между поршнем 1 и цилиндром 2 или между штоком 5 и цилиндром 2. Защитное кольцо 4 выполнено в виде разрезного упругого кольца со ступенчатым замком в виде контактирующих поверхностей 6 н 7, парал-. лельных торцовым поверхностям кольца.

На поверхности б выполнены зубья 8, твердость которых больше твердости материала поверхности 7. Защитное кольцо 4 расположено со стороны, противоположной направлению действия уплотнительной среды, а при двухстороннем давлении †: с обеих сторон уплотнительного кольца 3, 5 при этом оно полностью перекрывает кольцевой зазор S.

Уплотнительный узел работает следующим образом.

Под действием давления уплотня1О емой среды уплотнительное кольцо 3, переместившись в канавке, сомкнет перекрывающие друг друга ступеньки замка защитного кольца 4. При этом зубья 8, внедряются в поверхность 7, 15 предотвращая смещение поверхностей относительно друг друга. Таким образом, защитное кольцо 4 перекроет кольцевой зазор Б как в осевом, так и в радиальном направлении.

20 Дальнейшее повышение давления уплотняемой среды передается защитным кольцом 4 на зубья 8, не увеличивая контактного давления защитного кольца 4 на уплотняемую йоверхность

25. (штока 5 или цилиндра 2). При снятии давления уплотняемой среды (обратном ходе) происходит размыкание ступенек замка кольца 4.

Таким образом, в течение рабочего хода контактное давление защитного уольца 4 остается постоянным и износ уплотняемой поверхности не возрастает под давлением уплотняемой среды.
