Изобретение относится к контролю трубопроводов и может быть использовано для прогнозирования появления дефектов стенок трубопровода для различных трубопроводных систем.

Цель изобретения — прогнозирование появления дефектов в трубах путем использования в качестве источника излучения напряженного участка труб, а в качестве приемника излучения " преобразователь Холла, направление тока в котором ориентируют параллельно оси трубы.

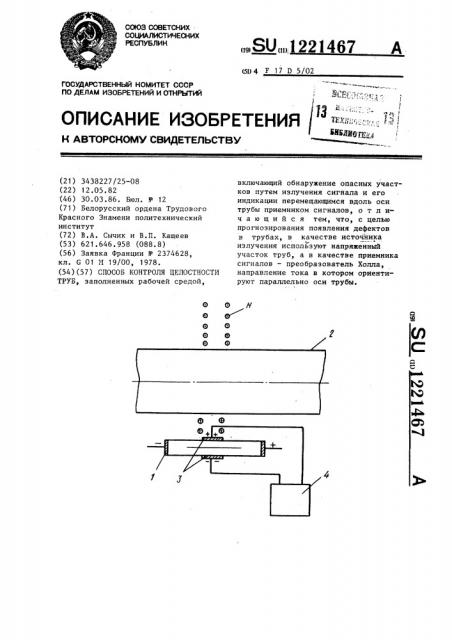

На чертеже показана структурная схема устройства для осуществления предлагаемого способа.

Преобразователь 1 Холла размещается на расстоянии 5-20 мм от по1467 2 верхности контролируемой трубы 2.

Для обнаружения магнитного поля Н, появляющегося вокруг напряженного участка трубы, используется индикатор 3, связанный с преобразователем

Холла через выводы 4 °

Преобразователь Холла перемещают вдоль поверхности контролируемой трубы 2 на заданном расстоянии. При

10 обнаружении участка трубы 2 с магнитным полем Н на выводах 4 преобразователя Холла генерируется ЭДС

Холла. Напряжение сигнала с преобразователя Холла поступает на электрически связанный с преобразователем индикатор 3, фиксируя тем самым наличие напряженного участка на трубе 2,
