Устройство для получения искусственного снега

Устройство для получения искусственного снега

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

„„SU„„1221470 g 4 F 25 С 3/04

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЭОБРЕТЕНИЙ И ОТНРЫТИЙ

2;:,;,-":r :.,::, ОПИСАНИЕ ИЗОБ Я

РЕТЕНИ

I иВДЩ1;Д

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

Ф 8

Ю

Ю

СР (21) 3745531/28-13 (22) 24.05,84 (46) 30.03.86. Бюл. Ф 12 (71) Камский политехнический институт (72) В.И. Кришталь и Х.К. Тазмеев (53) 621.584,1 (088.8) (56) Авторское свидетельство СССР

Ф 951031, кл. F 25 С 3/04, 1980.

Авторское свидетельство СССР

11 783537, кл. F 25 С 3/04, 1978. (14)(57) УСТРОЙСТВО ДЛЯ ПОЛУЧЕНИЯ

ИСКУССТВЕННОГО СНЕГА, содержащее обечайку с установленным в ней вентилятором, неподвижно соединенным с пустотелым ротором, в цилиндрической поверхности которого выполнены отверстия, а внутри него размещен шнек, и трубопровод для подачи воды от насоса, о т л и ч а ю щ ее с я тем, что, с целью повышения надежности и снижения энергозатрат, вал шнека выполнен польм, а витки шнека жестко связаны с ротором, при этом трубопровод для подачи воды от насоса соединен с одним концом вала шнека, а другой конец вала выполнен открытым для подвода воды в полость ротора, последняя имеет патрубок для подсоединения к насосу.

Составитель Е. Пирогов

Редактор В. Середа Техред О.Гортвай Корректор Л. Пилипенко

Тираж 482 Подписное

ЗНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 1570/45

Филиал ППП "Патент", r. Ужгород, ул. Проектная,4

Ф 1

Изобретение относится к холодильной технике, а именно к устройствам для получения искусственного снега.

Цель иэобретеция — повышение надежности и уменьшение энергозатрат при работе устройства.

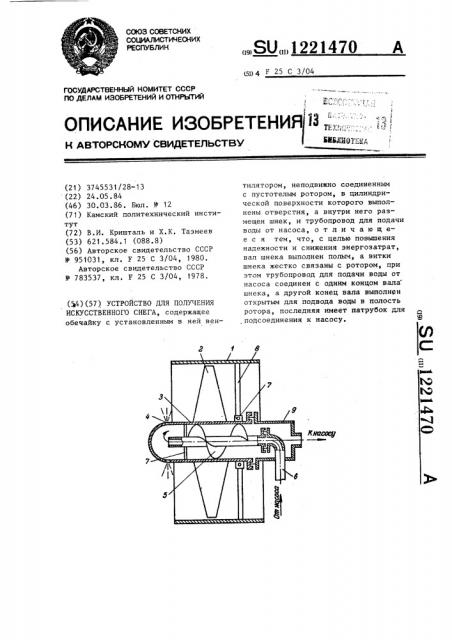

На чертеже схематически изображено предлагаемое устройство для получения искусственного снега, общий вид. Устройство содержит обечайку 1 с установленным в ней вентилятором

2, неподвижно соединенным с пустотелым ротором 3. В цилиндрической поверхности ротора 3 выполнены отверстия 4, а внутри ротора 3 размещен шнек 5. Вал шнека 5 выполнен полым и один конец его соединен с трубопроводом 6 для подачи воды от насоса, а другой конец вала шнека 5 выполнен открытым для подвода воды в полость ротора 3. Ротор 3 установлен в подшипнике 7, который крепится к стойкам 8 обечайки 1, а полость ротора 3 соединена с патрубком 9 для подсоединения к насосу.

Устройство работает следующим

Образом»

Вода насосом последовательно по трубопроводу б и через полый вал шнека 5 подается в отверстия 4,расположенные на цилиндрической поверхности пустотелого ротора 3»Часть воды распыливается через отверстия

4, а другая часть — через полость пустотелого ротора 3 и через патрубок 9 возвращается обратно в насос.

При прохождении через полость пустотелого ротора 3 поток воды взаимодействует со шнеком 5, приводя в движение как сам шнек 5, так и жестко соединенный с его витками пустотелый ротор 3. Вместе с ротором 3

IO приводится во вращение также и вентилятор 2, установленный в обечайке 1. При своем вращении вентилятор

2 увлекает поток холодного воздуха и направляет его на распыленные частицы воды, истекающие через отверстия

4, расположенные на цилиндрической поверхности пустотелого ротора 3.

При взаимодействии потоков холодного воздуха с потоком частиц воды щ происходит кристаллизация последних и, как следствие, образование снега.

Предлагаемая конструкция устройства для образования искусственного снега позволяет снизить энергозатрат ты, идущие на привод вентилятора, вращение которого производится под действием напора воды, создаваемого насосом. Кроме того, при большем перепаде давления на отверстиях в цилиядрической поверхности пустотелого ротора создаются более благоприятные условия для распыливания воды»
