Устройство для испытания на чистый изгиб цилиндрических образцов

Устройство для испытания на чистый изгиб цилиндрических образцов

Иллюстрации

Показать все

Реферат



Цель изобретения - расширение диапазона изгибающих нагрузок. Изобретение относится к устройству для испытания на чистмй изгиб цилиндри- (Ческих образцов из твердосплавных материалов, устройство содержит основание 1, установленную с возможностью перемещения вдоль него балку 8 и ножевые опоры 2 и 14, предназначенные для размещения между ними с возможностью перекатывания образца 15. Нагружение последнего осуществляется при помощи системы последовательно установленных рычагов 9 и 10 и ролика 11, закрепленного на конце рычага 9, обращенном к профилированному концу балки с возможностью взаимодействия с последним, и груза 12, закрепленного на конце рычага 10. Другой конец балки щарнирно связан с основанием 1 при помощи тяги 5. Нагружение образца осуществляют при перемещении балки 8 вдоль основания, в результате чего образец обкатывается между опорами 2 и 14 и нагружается при помощи груза через рычаги 9 и 10 и ролик 11 по схеме четырехточечного изгиба, причем нагрузка в процессе испытания остается постоянной за счет обеспечения горизонтального положения рычагов 9 и 10 и постоянства соотношения плеч между осью вращения тяги 5, балки и осью образца 15, а также и осью последнего и осью ролика 11. 2 ил. i (Л С ю ,f. 12

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (21) 1 7 А (52) 4 С 01 Л 3/20

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3751290/25-28 (22) 13.06.84 (46) 30.03.86. Бюл. Ф 12 (7 1) Ковровский филиал Владимирского политехнического института (72) В.М.Ильин, В.А.Степанов и С.Н.Тихонов (53) 620. 174 (088.8) (56) Станки и инструмент. 1981, И 4, с.22, рис.2. (54) УСТРОЙСТВО ДЛЯ ИСПЬ2ТАНИЯ НА

ЧИСТЫЙ ИЗГИБ ЦИЛИНДРИЧЕСКИХ ОБРАЗЦОВ (57) Цель изобретения — расширение диапазона изгибающих нагрузок. Изобретение относится к устройству для испытания на чисткой изгиб цилиндри,ческих образцов из твердосплавных материалов, устройство содержит основание 1, установленную с возможностью перемещения вдоль него балку 8 и ножевые опоры 2 и 14, предназначенные для размещения между ними с возможностью перекатывания образца 15. Нагружение последнего осуществляется при помощи системы последовательно установленных рычагов

9 и 10 и ролика 11, закрепленного на конце рычага 9, обращенном к профилированному концу балки с возможностью взаимодействия с последним, и груза 12, закрепленного на конце рычага 10. Другой конец балки шарнирно связан с основанием 1 при помощи тяги 5. Нагружение образца осуществляют при перемещении балки 8 вдоль основания, в результате чего образец обкатывается между опорами

2 и 14 и нагружается при помощи груза через рычаги 9 и 10 и ролик 11 ио схеме четырехточечного изгиба, причем нагрузка в процессе испытания остается постоянной за счет обеспечения горизонтального положения рычагов 9 и 10 и постоянства соотношения плеч между осью вращения тяги 5, балки и осью образца 15, а также и осью последнего и осью ролика 11. 2 ил.

1221)З7

Устройство работает следующим образом.

Цилиндрический образец 15 твердосплавного материала устанавливают между ножевыми опорами 2 и 14 ° При этом тяга 5 расположена перпендикулярно основанию 1, а расстояние от оси шарйира 7 до оси образца 15 равно расстоянию от оси образца 15 до оси вращения ролика 11.

Устанавливают грузы 12 на конце рычага 10 в положение, при котором величина нагрузки равна 90Х от нагрузки, соответству;яцей пределу прочности материала образца 15. После этого вхлючают привод (не показан) перемещения балки 8. В процессе перемещения последней вдоль основа40

Изобретение относится к испыт.-тельной технике, в частности к устройствам для испытания на чистый изгиб цилиндрических образцов.

Цель изобретения — расширение диапазона изгибающих нагрузок.

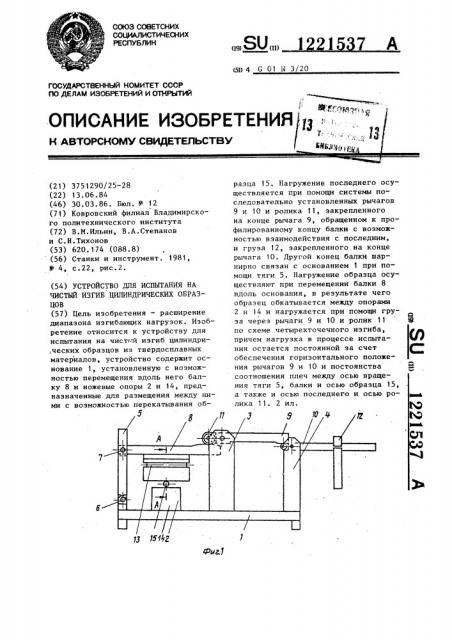

На фиг.1 изображена схема предлагаемого устройства; на фиг.2 разрез А-А на фиг.1.

Устройство содержит основание 1, жестко закрепленные на нем ножевую опору 2 и стойки 3 и 4, а также тягу 5, один конец которой при помощи . шарнира 6 связан с основанием !.

Другой конец тяги 5 при помощи шарнира 7 связан с концом балки 8, установленной с возможностью перемещения вдоль основания 1, противоположный конец которой выполнен профилированным.

Кроме того, на основании 1 установлен силовозбудитель, выполненный в виде системы последовательно расположенных рычагов 9 и 10 (рычагов может быть и больше), шарнирно закрепленных соответственно на стойках 3 и 4, ролика 11, установленного на конце рычага 9 предназначенного для взаимодействия с профилированным концом балки 8, и груза l2„ установленного на конце рычага 10.

На балке 8 установлена при помощи ролика 13 ножевая опора 14, ния 1 образец 15 обкатывается под нагрузкой между опопрами 2 и 14 и одновременно подвергается чистому изгибу по схеме четырехточечного изгиба. При этом ролик 13 обеспечивает равномерное распределение нагрузки по длине образца 15. Ролик 11 в процессе перемещения балки 8 остается неподвижным и взаимодействует с профилированным концом балки 8, профиль которой обеспечивает горизонтальное положение рычагов.9 и 10 н процессе нагружения. При этом расстояние между осью шарнира 7 и образца l5 равно расстоянию между осью ролика 11, что обеспечивает постоянство изгибающей нагрузки.

Формула из обретения

Устройство для испытания на чистый изгиб цилиндрических образцов преимущественно иэ твердосплавных материалов, содержащее основание, балку, установленную с возможностью перемещения вдоль основания, с приводом, ножевые опоры, одна их которых жестко закреплена на основании, а другая шарнирно установлена на балке, предназначенные для размещения между ними с возможностью перекатывания испытуемого образца, силовозбудитель, включающий ролик, установлелный с возможностью взаимодействия с одним концом балки, и систему грузов, о т л и ч а ю щ е е— с я . тем, что, с целью расширения диапазона изгибающих нагрузок, конец балки, предназначенный для вэаимодействия с роликом, выполнен профилированным, силовоэбудитель выполнен в виде системы последовательно установленных рычагов, шарнирно закрепленных на основании, ролик закреплен на конце крайнего рычага, обращенном к профилированному концу балки. грузы установлены на конце другого крайнего рычага, а устройство снабжено тягой, концы которой шарнирно связаны соответственно с основанием и непрофилированным концом балки.

1221537
