Способ определения количества газа в жидкости

Способ определения количества газа в жидкости

Иллюстрации

Показать все

Реферат



Изобретение относится к области контрольно-измерительной техники. Целью изобретения является повьшение точности и расширение диапазона определения . Способ определения количества газа в жидкости, в котором количество свободного газа определяют по показателю адиабаты смеси. В способе производят двухстороннее из менение давления в емкости, содержание газа находят при экстремальном значении показателя адиабаты.

СОЮЗ СОВЕТСНИХ

АААФ

РЕСПУБЛИК (19) (11) (51) 4 G 01 N 7 14

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТКОЙ

-0TI

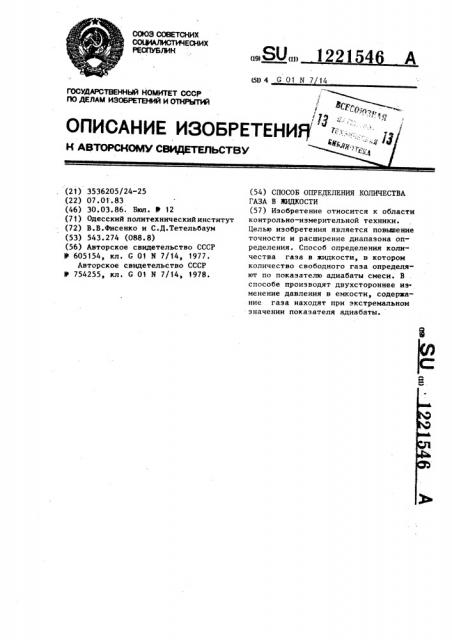

ОПИСАНИЕ ИЗОБРЕТЕНИР

Н АВТОАОНОНН CBWIRTCBBCTBV " АД,, (21) 3536205/24-25 (22) 07.01 .83 (46) 30.03.86. Бал. В 12 (71) Одесский политехническийинститут (72) В.В.Фисенко и С.Д.Тетельбаум (53) 543.274 (088.8) (56) Авторское свидетельство СССР

В 605154, кл. С 01 N 7/14, 1977.

Авторское свидетельство СССР

Ф 754255, кл. С 01 N 7/14, 1978. (54) СПОСОБ ОПРЕДЕЛЕНИЯ КОЛИЧЕСТВА

ГАЗА В ЖИДКОСТИ (57) Изобретение относится к области контрольно-измерительной техники.

Целью изобретения является повьппение точности и расширение диапазона определения. Способ определения количества газа в жидкости, в котором количество свободного газа определяют по показателю адиабаты смеси. В способе производят двухстороннее изменение давления в емкости, содерзание газа находят при экстремальном значении показателя адиабаты.

1221546

12 1 10 х 121 О 4 (— ) =276. 12 6 (143)

1 }щ 3,1 0,45

Составитель В.Екаев

Техред JI.0ëeéíèõ Корректор В.Бутяга

Редактор А.Гулько

Заказ 1606/49 Тираж 778 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, -35 Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Изобретение относится к контрольно-измерительной технике, а более конкретно к способам определения гаэосодержания жидкостей.

Целью изобретения является расширение диапазона определения и повышение точности. в

Способ определения копичества rasa в жидкости заключается в том,что заполняют анализируемой смесью мерную емкость, определяют количество свободного газа в жидкости по показателю адиабаты смеси. Показатель адиабаты находят путем измерения изменения давления в емкости при изменении ее объема. Затеи дополнительно проводят двухстороннее изменение дава дения в емкости, находят общее содер}кание газа в жидкости при экстремаль- ном значении показателя адиабаты и с учетом полученных данных рассчитывают содержание газа, растворенного

s жидкости.

Пример. для определения типа водобутановой смеси и количества бутана в воде .заполняют указанной смесью мерную емкость объемом Ч

12,0 л при давлении P 11,0 бар.

Затем с помощью, например,сильфона 30 (или дополнительного сосуда) увеличивают объем мерной. емкости на величину йУ 0,6 л, измеряют падение давления аР 7,9 бар, определяют показ%тель адиабаты К

К - — () — (— ) 14,35.

7 ЬР 12 7 9

P hV 11 0 6

Продолжают снижать давление (увеличивать объем) до тех пор, пока 40 показатель адиабаты не достигнет минимального значения К; . Эта ситуация

Ю! 3} наступает при дальнейшем снижении давления еще на 1,43 бар (hV0,45 л), тогда 45

Затеи повышают давление (снижают объем). Показатель адиабаты будет расти до тех пор, пока не достигнет максимального значения К „, которое наблюдается при Р 121 бар, (hP = 110 6ap,ЬЧ 0,4 л), Так как при двухстороннем изменении давления показатель адиабаты уменьшается и растет с. уменьшением и ростом давления, то смесь гетерогенна (имеется растворенный и свобод"

Hb1A гаэ)в

Для гетероденной смеси при К 14,35

P}= 0„19, при К 12,8 Р 0,191.

Отсюда количество растворенного газа

- 0,ОО1, где P,, — объемные содержания свободного газа в жидкости; у — объемное содержание растворенного газа..

Итак, испытуемая смесь содержит

19 об. Х ссввооббоодднноогго о и и 00,1Х растворенного газа.

Формула изобретения

Способ определения количества газа в жидкости, заключающийся в заполне-. нии анализируемой смесью мерной емкости,.определении количества свободного газа в жидкости по покаеателю адиабаты смеси, который находят путем измерения изменения давления в емкости при изменении ее объема, о т л и-. ч а ю шийся тем, что, с целью повышения точности и расширения диапазона определения, дополнительно проводят двухстороннее изменение давления в емкости, находят общее содержание газа в жидкости при экстремальном значении показателя адиабаты и с учетом полученных данных рассчитывают содержание газа, растворенного в жидкости.
