Делитель тока между параллельными вентильными ветвями параллельно включенных статических преобразователей

Делитель тока между параллельными вентильными ветвями параллельно включенных статических преобразователей

Иллюстрации

Показать все

Реферат



Делитель тока используется для равномерного распределения тОка между параллельными вентильными ветвями паралпельно включенных статических преобразователей. Целью изобретения является улучшение деления тока при аварийных отключениях групп параллельных вентильных ветвей. При. аварийном отключении двух тиристоров 1,например,, в преобразователе (п) 2,при сбое работы системы управления срабатывает переключающий элемент (ПЭ) 8 и закорачивает обмотки 6, принадлежащие П 2. Срабатывание ПЭ 7, принадлежащих П 3, не происходит и не ухудшается деление тока между тиристорами П 3. Равномерное распределение токов обеспечивается закорачиванием короткозамкнутого контура введенным вторым двусторонним ПЭ, причем напряжение срабатывания второго ПЭ выбирается большим, чем у первого ПЭ, но меньшим напрятжения, которое в число раз, равное числу параллельных ветвей одного преобразователя, больше, напряжения срабатьшания первого ПЭ. 1 з.п. 1 ил.

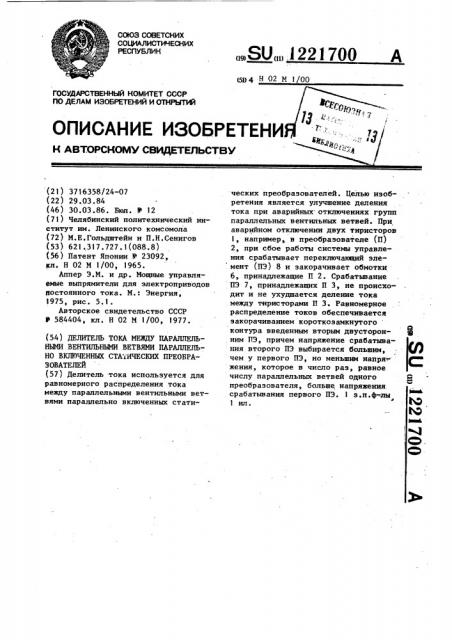

СОЮЗ СОВЕТСКИХ

СОЦИАЛ ИСТИЧЕСНИХ

РЕСПУБЛИК

15Р4 Н 02 M 1/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР пО делАм изОБРетений и ОтнРытий

ОПИСАНИЕ ИЗОБРЕТЕНИ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ - д / (21) 3716358/24-07 (22) 29.03.84 (46) 30.03.86. Бюл. В 12 (71) Челябинский политехнический институт им. Ленинского комсомола (72) М.Е.Гольдштейн и П.Н.Сенигов (53) 621.317.727.1(088..8) (56 ) Патент Японии Р 23092, кл. Н 02 М 1/00, 1965.

Аппер Э.М. и др. Мощные управляемые выпрямители для электроприводов постоянного тока. М.: Энергия, 1975, рис ° 5.!.

Авторское свидетельство СССР

Ф 584404, кл. Н 02 М 1/00, 1977. (54) ДЕЛИТЕЛЬ ТОКА МЕЖДУ ПАРАЛЛЕЛЬHblNH.ВЕНТИЛЬНЫМИ ВЕТВЯМИ ПАРАЛЛЕЛЬНО ВК1ПОЧЕННЫХ СТАТИЧЕСКИХ ПРЕОБРА30BATEЛЕЙ (») Делитель тока используется для равномерного распределения тока между параллельными вентильными ветвями параллельно включенных стати„„SU„„1221700 A ческих преобразователей. Целью изоб- . ретения является улучшение деления тока при аварийных. отключениях групп параллельных вентильных ветвей. При аварийном отключении двух тиристоров

I, например, в преобразователе (П)

2, при сбое работы системы управления срабатывает переключающий элемент (ПЭ) 8 и закорачивает обмотки

6, принадлежащие П 2. Срабатывание

ПЭ 7, принадлежащих П 3, не происходит и не ухудшается деление тока между тиристорами П 3. Равномерное распределение токов обеспечивается закорачиванием короткозамкнутого контура введенным вторым двусторонним ПЭ, причем напряжение срабатывания второго ПЭ выбирается большим, чем у первого ПЭ, но меньшим напря-. жения, которое в число раз, равное числу параллельных ветвей одного преобразователя, больше напряжения срабатывания первого ПЭ. 1 з.п.ф-.лы

М

1 ил.

1 1

Изобретение относится к преобразовательной технике и может быть использовано для равномерного распределения тока между параллельными вентилями, преимущественно управляемыми, параллельно включенных статических преобразователей.

Цель изобретения — повышение надежности путем улучшения деления тока при аварийных отключениях групп параллельных вентильных ветвей.

На чертеже приведена схема делителя тока.

Делитель тока между четырьмя параллельными тиристорами 1; конструктивно по два расположенными в параллельно включенных преобразователях

2 и 3, содержит четыре магнитопровода 4, на каждом из которых расположены обмотки 5 и 6. Обмотка 5 каждого магнитопровода включена последовательно с соответствующим тиристором

1. Обмотки 6 соединены согласно и последовательно, образуя короткоэамкнутый контур. Параллельно каждой обмотке 6 включен двусторонний переключающий элемент 7, выполненный в виде встречно-параллельно соединенных динисторов. Часть короткозамкнутого контура, принадлежащая преобразователю 2, зашунтирована двусторонним переключающим элементом 8, выполненным в виде встречно-параллельно включенных динисторов. Напряжение срабатывания элемента 8 выбрано больше, чем у элемента 7, но меньше удвоенного напряжения срабатывания элемента 7.

Устройство работает следующим образом.

В нормальных условиях и при аварийном отключении одного из тиристоров 1 работа делителя тока аналогична работе известного делителя.

При аварийном отклонении или отключении двух тиристоров 1, например, в преобразователе 2 (в результате сбоя в работе системы управле221700 2 ния тиристорами 1 преобразователя 2) срабатывает переключающий элемент

8 и закорачивает обмотки 6, принадлежащие преобразователю 2.

Срабатывания же переключающих элементов 7, принадлежащих преобразователю 3, не происходит. Следовательно, не происходит и ухудшения деления тока между тиристорами

1 преобразователя 3.

Формула изобретения

). Делитель тока между. параллельными вентильными ветвями параллельно включенных статических преобразователей, содержащий магнитопроводы по числу параллельных ветвей вентилей, на каждом иэ которых размещены по о две обмотки, причем каждая из первых обмоток соединена последовательно с вентилями соответствующей ветви, а вторые обмотки всех магнитопроводов соединены согласно-последовательно, 5 образуя короткозамкнутый контур, и каждая из них зашунтирована двусторонним переключающим элементом, отличающийся тем, что, с целью повышения надежности путем улучшения деления тока при аварийных отключениях групп параллельных вентильных ветвей, каждая из частей короткозамкнутого контура, входящая в состав соответствующего статического преобразователя, эашунтирована доЗ5 полнительно введенным двусторонним переключающим элементом.

2. Делитель тока по п. 1, о т— л и ч а ю шийся тем, что напряжение срабатывания дополнительного переключающего элемента выбрано больше, чем у любого основного, но меньше напряжения, которое в число раз, равное числу параллельных вентильных ветвей, принадлежащих одно45 му преобразователю, больше напряжения срабатывания основного переключающего элемента.

1221700

Составитель Т.Добровольскис

Редактор И.Касарда Техред О.Сопко, Корректор М.Демчик

Подписное

Филиал ППП "Патент", г.. Ужгород, ул. Проектная, 4

Заказ 1618/57 Тираж 631

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5
