Реферат



Класс 21а4 8

21h, 18ig

Хв 122177

С СС P

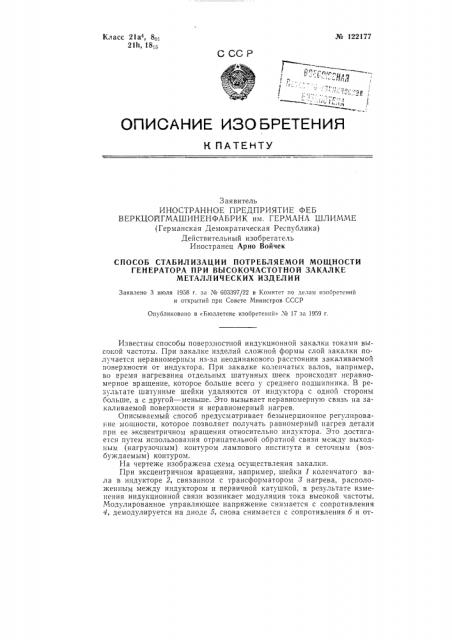

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

3 аявитель

ИНОСТРАННОЕ ПРЕДПРИЯТИЕ ФЕБ

ВЕРКЦОЙГМАШИНЕНФАБРИК им. ГEPNAHA ШЛИММЕ (Германская Демократическая Республика) Действительный изобретатель

Иностранец Арно Войчек

СПОСОБ СТАБИЛИЗАЦИИ ПОТРЕБЛЯЕМОЙ МОЩНОСТИ

ГЕНЕРАТОРА ПРИ ВЫСОКОЧАСТОТНОЙ ЗАКАЛКЕ

МЕТАЛЛИЧЕСКИХ ИЗДЕЛИЙ

Заявлено 3 июля 1958 г за _#_e 603397/22 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Ьюллетене изобретений» Хо 17 за 1959 г.

Известны способы поверхностной индукционной закалки токами высокой частоты. При закалке изделий сложной формы слой закалки получается неравномерным из-за неодинакового расстояния закаливаемой поверхности от индуктора. При закалке коленчатых валов, например, во ремя нагревания отдельных шатунных шеек происходит неравномерное вращение, которое больше всего у среднего подшипника. В результате шатунные шейки удаляются от индуктора с однон стороны больше, а с другой — меньше. Это вызывает неравномерную связь на закаливаемой поверхности и неравномерный нагрев.

Описываемый способ предусматривает безынерционное регулирование мощности, которое позволяет получать равномерный нагрев детали при ее эксцентричном вращении относительно индуктора. Это достигается путем использования отрицательной обратной связи между выходным (нагрузочным) контуром лампового института и сеточным (возбуждаемым) контуром.

На чертеже изображена схема осуществления закалки.

При эксцентричном вращении, чапример, шейки 1 коленчатого вала в индукторе 2, связанном с трансформатором 3 нагрева, расположенным между индуктором и первичной катушкой, в результате изменения индукционной связи возникает модуляция тока высокой частоты.

Модулированное управляющее напряжение снимается с сопротивления

4, демодулируется на диоде 5, снова снимается с сопротивления 6 и от№ 122177 водится через конденсатор 7 на усилительную лампу 8. Входной трансформатор 9 приводит управляющее напряжение в соответствие с управляющей катушкой 10. Регулирование мощности осуществляется при помоши помещенной в кожух из манифера управляющей катушки 10, включенной в высокочастотную цепь генератора 11.

Предмет изобретения

Г

I

I

I

I

I

l

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор Л. М. Струве Гр, 89

Поди. к печ. 26ХП1-59 г.

Тираж 800 Цена 25 коп.

1!нформапионно-издательский отдел.

Объем О,!7 п. л. Зак. 6333

Тпинрафии Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Петровка, 14.

Способ стабилизации потребляемой мощности генератора при высокочастотной закалке металлических изделий с применением обратной связи по току, отличающийся тем, что, с целью обеспечения равномерного нагрева вращающихся цилиндрических изделий, сигнал обратной связи после выпрямления и усиления подается в цепь сетки генератора при помощи заключенной в кожух из манифера управляющей катушки, расположенной в трансформаторе связи анодной и сеточной цепей генератора.
