Электромагнит для исследования электровакуумных приборов свч (патент 122216)
Показать все

Реферат



V 122216

Класс 21 я, 1 350

СССР

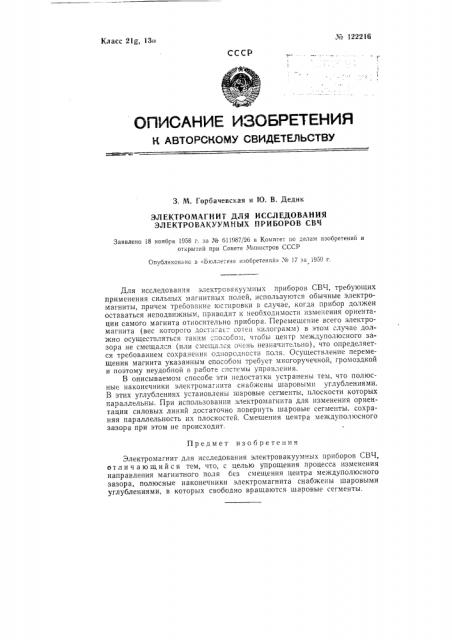

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

3. M. Горбачевская и Ю. В. Дедик

ЭЛЕКТРОМАГНИТ ДЛЯ ИССЛЕДОВАНИЯ

ЭЛЕКТРОВАКУУМИЫХ ПРИБОРОВ СВЧ

Заявлено 18 ноября 1958 г. за № 611987/2б в Комитет но делам изобретений н открытий при Совете Министров СССР

Опубликовано в «Бвлле-.ене изобретений» № 17 за 1959 r.

Предмет изобретения

Электромагнит для исследования электровакуумных приборов СВЧ, отли ч а ю щий ся тем, что, с целью упрощения процесса изменения направления магнитного поля без смещения центра междуполюсного зазора, полюсные наконечники электромагнита снабжены шаровыми углублениями, в которых свободно вращаются шаровые сегменты.

Для исследования электровакуумных приборов СВЧ, требующих применения сильных магнитных полей, используются обычные электромагниты, причем требование юсгировки в случае, когда прибор должен оставаться неподвижным. приводит к необходимости изменения ориентации самого магнита относительно прибора. Перемещение всего электромагнита (вес которого достигае г сотен к11лограмм) В этом случае долМНо Осуществляться таким: ..о "обоз1, чтобь1 UeHTp |xleiKQ IIOIIorHOÃO зазора не смещался (или смещался о еHb незначительно), что определяется требованием сохранения однородности поля. Осуществление перемещения магнита указанным способом требует многоручечной, громоздкой и поэтому неудобной в работе системы управления.

В описываемом способе эти недостатки устранены тем, что полюсные наконечники электромагнита снабжены шаровыми углублениями.

В этих углублениях установлены шаровые сегменты, плоскости которых параллельны. При использовании электромагнита для изменения ориентации силовых линий достаточно повернуть шаровые сегменты, сохраняя параллельность их плоскостей. Смещения центра междуполюсного зазора при этом не происходит.
