Реферат



Класс 214, 3»»п

1 1»о № 122223

СССР

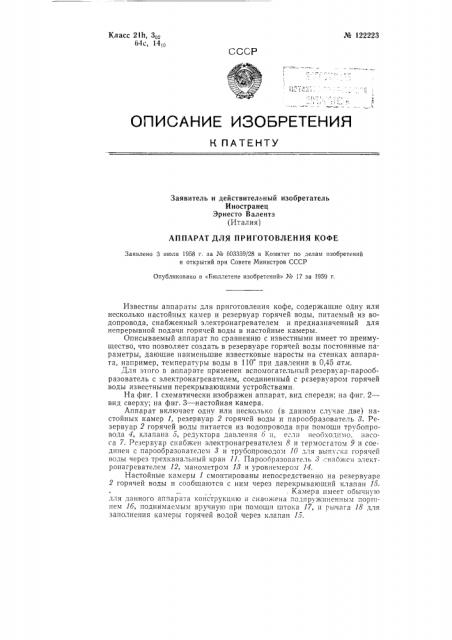

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

Заявитель и действительный изобретатель

Иностранец

Эрнесто Валентэ (Италия) АППАРАТ ДЛЯ ПРИГОТОВЛЕНИЯ КОФЕ

Заявлено 3 июля 1958 г. за Ко 603359/28 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» М 17 за 1959 г.

Известны аппараты для приготовления кофе, содержащие одну или несколько настойных камер и резервуар горячей воды, п»»таел»ь»й из водопровода, снабженный электронагревателем и предназначенный для непрерывной подачи горячей воды в настойные камеры.

Описываемый аппарат по сравнению с известными имеет то преимущество, что позволяет создать в резервуаре горячей воды постоянные параметры, дающие наименьшие известковые наросты на стенках аппарата, например, температуры воды в 110 при давлении в 0,45 ати.

Для этого в аппарате применен вспомогательный резервуар-парообразователь с электронагревателем, соединенный с резервуаром горячей воды известными перекрывающими устройствами.

На фиг. 1 схематически изображен аппарат, вид спереди: на фиг. 2— вид сверху; на фиг. 3 — настойная камера.

Аппарат включает одну или несколько (в данном случае две) настойных камер 1, резервуар 2 горячей воды и парообразователь 8. Резервуар 2 горячей воды питается из водопровода при помощи трубопроВОДЯ 4, клапана О, редуктОра ДЯВления 6»», е, л»» неооход»»мо, НЯСОса 7. Резервуар снабжен электронагревателем 8 и термостатом 9 и соединен с парообразователем 3 и трубопроводом 10 для выпуска горячей воды через трехканальный кран 11. Парообрязовятель 8 снабжен электронагревателем 12, манометром 18 и уровнемером 14.

Настойные камеры 1 смонтированы непосредственно на резервуаре

2 горячей воды и сообщаются с ним через перекрывающий клапан 1б., Камера имеет обычную для данного аппарата конструкцию и снаожена подпружиненным поршнем 1б, поднимаемым вручную при помощи штока 17, и рычага 18 для заполнения камеры горячей водой через клапан 1О. № 122223

Предмет изобретения

Аппарат для приготовления кофе, содержащий в себе одну или несколько настойных камер и резервуар горячей воды, питаемый из водопровода, снабженный электронагревателем и предназначенный для непрерывной подачи ее в настойные камеры, отличающийся тем, что, с целью создания в резервуаре горячей воды постоянных параметров, дающих наименьшие известковые наросты на стенках аппапата, например,температуры воды в 110 при давлении в 0,45 атл, в аппарате применен вспомогательный резервуар-парообразователь с электронагревателем, соединенный с резервуаром горячей воды известными перекрывающими устройствами.

Фиг 2

Фиг 3

K0ìèTåò по делам изобретений и открытии при Совете Министров С

СССР

Гр. 98

Редактор P. Б. Кауфман

Ипформаииоиио-издательский отдел. Подп, к печ. 31Х111-59 г.

Объем 0,17 и. л. Зак. 7049 Тираж 1200 Цена 25 коп.

Типографии Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Петровка, 14.
