Устройство для тренировки пловцов

Устройство для тренировки пловцов

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1222292 A 11 4 А 63 В 69 12

ОПИСАНИЕ ИЗОБРЕТЕНИЯ -,:

М ASTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3777409/28-12 (22) 30.07.84 (46) 07.04.86. Бюл. № 13 (72) И. Ф. Зайцев и В. П. Попов (53) 685.648 (088.8) (56) Патент США № 4114847, кл. 272-71, 1978. (54) (57) 1. УСТРОЙСТВО ДЛЯ ТРЕНИРОВКИ ПЛОВЦОВ, содержащее установленную на оси катушку с ребордами и кольцевой канавкой на намоточной части, связанную со средством для создания сопротивления ее вращению, гибкую тягу, охватывающую катушку и несущую средство для связи с пловцом, отличающееся тем, что, с целью повышения удобства в эксплуатации в случае использования устройства для перемещения на дистанции любой длины без увеличения емкости катушки, внутренние поверхности реборд выполнены в виде усеченных конусов, сопряженных меньшими основаниями с намоточной частью катушки, кольцевая канавка выполнена полуцилиндрической и имеет диаметр, равный диаметру гибкой тяги, при этом последняя уложена в канавку, охватывает катушку одним витком и несет на свободных концах средства для их заглубления и захваты для пловца.

2. Устройство по п. 1, отличающееся тем, что каждое средство для заглубления свободного конца гибкой тяги выполнено в виде пластины, закрепленной над захватом для пловца с помощью кронштейна по принципу антикрыла.

3. Устройство по п. 1, отличающееся тем, что угол между образующими конусов реборд составляет 120 .

1222292

Составитель Г. Царапов

Texpeд И. l3epec Корректор М. Самборская

1ираж 406 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4, 5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор Н. Рогулич

Заказ !637!5

Изобретение относится к спортивным тренажерам и может быть использовано для тренировки пловцов.

Цель изобретения — повышение удобст»а в эксплуатации в случае использования его для перемещения на дистанции любой длины без увеличения емкости катушки.

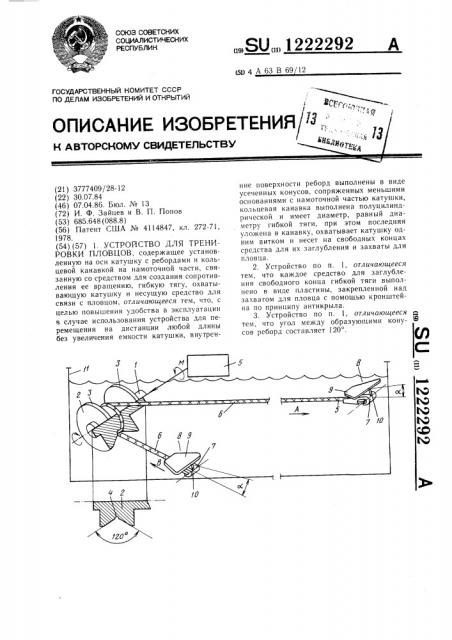

На чертеже изображено устройство, общий вид.

Устройство содержит установленную на оси 1 катушку 2 с ребордами 3 и кольцевой канавкой 4 на намоточной части, связанную со средством 5 для создания сопротивления ее вращению, гибкую тягу 6; охватывающую катушку 2 и несущую средство для связи с пловцом в виде захватов 7.

Внутренние поверхности реборд 3 выполнены в виде усеченных конусов, сопряженных меньшими основаниями с намоточной частью катушки. Угол между образующими конусов реборд составляет 120 . Кольцевая канавка 4 выполнена полуцилиндрической и имеет диаметр, равный диаметру гибкой тяги 6, последняя уложена в канавку 4, охватывает катушку 2 одним витком и несет на свободных концах средства 8 для заглубления и захваты 7 для пловца. Каждое средство 8 для заглубления свободного конца гибкой тяги 6 выполнено в виде пластины 9, закрепленной над захватом 7 с помощью кронштейна !О по принципу антикрыла.

Устройство работает следующим образом.

Средство 5 для создания сопротивления и механически связанная с ним через привод катушка 2 устанавливается на бортике плавательного бассейна 11. Гибкая тяга 6 укладывается на дно плавательного бассейна

1l по всей его длине. Оставшимся концом, ближним к устройству, делается один виток вокруг катушки 2, укладывается в канавку 4 и захватом 7 цепляется к поя10 су пловца.

Пловец начинает двигаться в направлении А, преодолевая при этом сопротивление воды и дополнительное сопротивление, создаваемое средством 5. Гибкая тяга, тянущаяся за пловцом за счет силы трения своего витка по поверхности катушки 2, передает ей свое движение и раскручивает ее.

Свободный конец гибкой тяги движется навстречу пловцу. Пластина 9 создает не20 которук> топящую силу, прижимающую свободный конец гибкой тяги к дну для исключения встречи его с пловцом. Кронштейн 10 выполняет функцию киля и обеспечивает прямолинейную подачу гибкой тяги

6 на катушку 2.

Пловец, закончив движение у противоположного устройству бортика бассейна, отстегивает гибкую тягу, возвращается к ее другому свободному концу, используя это время для отдыха, и снова повторяет тренировочное движение с нагрузкой.
