Устройство для группового обжатия пружин

Устройство для группового обжатия пружин

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ÄÄSUÄÄ1222372

ИИ 4 В 21 F 35 00

ОПИСАНИЕ ИЗОБРЕТЕНИ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ фф "g>

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3616429/25-12 (22) 08.07.83 (46) 07.04.86. Бюл. № 13 (72) В. Г. Рыжов, Т, Л. Калиберда, И. Ю. Крепак, Н. В. Печурова, В. К. Золотаренко, А. Д. Верболоз и Б. И. Мартыненко (53) 621.778.28 (088.8) (56) Цесарский Б. Н. Приспособления для изготовления витых пружин. — М.: Машиностроение, 1968, с. 85, рис. 56. (54) (57) УСТРОЙСТВО ДЛЯ ГРУППОВОГО ОБЖАТИЯ ПРУЖИН, содержащее размещенную в корпусе кассету с отверстиями для пружин и обжимной механизм, выполненный в виде приводного ползуна, отличающееся тем, что, с целью повышения производительности и расширения технологических возможностей, кассета выполнена в виде диска, по периферии которого по окружности расположены сквозные отверстия для пружин, имеет кольцевой паз, проходящий через центры сквозных отверстий, установлена на станине с возможностью шагового вращения и кинематически связана с обжимным механизмом, в станине на линии размещения сквозных отверстий кассеты выполнено разгрузочное отверстие для пружин, а ползун обжимного механизма выполнен в виде сегмента, размещенного в кольцевом пазу кассеты.

1222372

Фиг Г

ВНИИПИ Заказ 1644кэ Тираж 655 Подписное

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Изобретение относится к изготовлению пружин и предназначено для обжатия пружин сжатия различных типоразмеров и может быть использовано в различных областях общего машиностроения.

Цель изобретения — повышение производительности и расширение технологических возможностей.

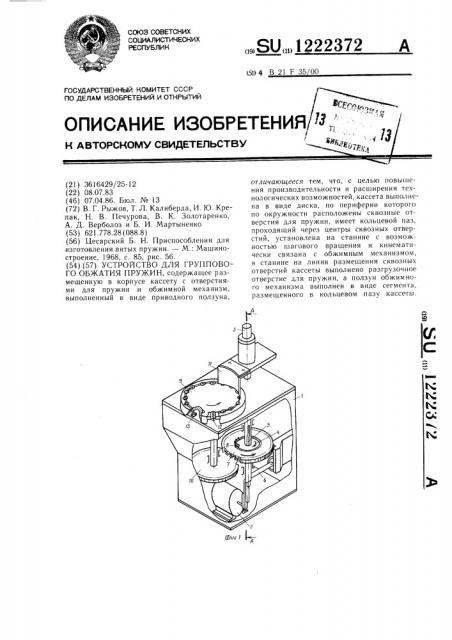

На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 — разрез

А — А на фиг. 1.

1О

Устройство для последовательного группового обжатия пружин состоит из корпуса 1, в котором установлен привод 2, на выходном валу которого посажен кривошипно-шатунный механизм, шатун которого шарнирно соединен со штангои 3 обжимного

15 механизма. На штанге 3, установленной в корпусе 1 с возможностью осевого перемещения, посажен диск 4, смонтированный в корпусе с возможностью вращения, при этом палец 5, запрессованный в диск 4, входит в копирный паз, выполненный в штанге 3. Ползун 6, жестко закрепленный на штанге 3, фиксирует ее от поворота.

На диске с возможностью вращения смонтировано зубчатое колесо 7, на внутреннем диаметре которого выполнено храповое колесо, взаимодействующее с собачкой 8, установленной на диске 4.

На валу кассеты 9, установленной на корпусе с возможностью вращения, закреплено соосно зубчатое колесо 10, взаимодейст30 вующее с зубчатым колесом 7. Сегмент l l, закрепленный на штанге 3, выполнен такой длины, что он обжимает одновременно столько пружин, сколько раз необходимо обжать одну пружину.

Кассета имеет кольцевой паз, соосный оси кассеты, через середину которого проходят равномерно расположенные отверстия для пружин 12. В корпусе выполнено разгрузочное отверстие 13, через которое обжатые пружины попадают в приемную тару.

Установка работает следующим образом.

В отверстия кассеты 9 непрерывно по одной загружаются пружины 12. Привод 2 через кривошипно-шатунный механизм приводит в возвратно-поступательное движение штангу 3 и сегмент 11.

При движении штанги 3 вверх копирный паз через палец 5 поворачивает диск 4 по часовой стрелке, который с помощью собачки 8 поворачивает зубчатое колесо 7, обеспечивая поворот кассеты 9 на угол, равный длине дуги между смежными отверстиями для пружин.

При движении штанги 3 вниз копирный паз через палец 5 поворачивает диск 4 против часовой стрелки, при этом собачка проскальзывает по зубьям храпового колеса 7, вследствие чего кассета 9 остается неподвижнои.

При дальнейшем движении штанги 3 вниз сегмент 11 обжимает пружину. После каждого цикла обжатия благодаря повороту кассеты 9 из-под сегмента 11 выводится необходимое число pa=- одна обжатая пружина 12.

Одновременно под сегмент 11 поступает новая пружина.
