Устройство для изготовления пружин

Устройство для изготовления пружин

Иллюстрации

Показать все

Реферат

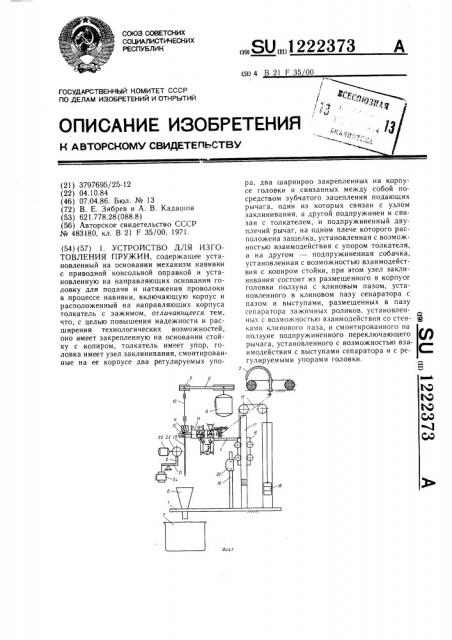

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1222373 (51) 4 В 21 F 35 00

>kg

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

«

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 379?695/25-12 (22) 04.10.84 (46) 07.04.86. Бюл. № 13 (72) В. Е. Зябрев и А. В. Кадашов (53) 621.778.28 (088.8) (56) Авторское свидетельство СССР

¹ 483180, кл. В 21 F 35/00, 1971. (54) (57) 1. УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ ПРУЖИН, содержащее установленный на основании механизм навивки с приводной консольной оправкой и установленную на направляющих основания головку для подачи и натяжения проволоки в процессе навивки, включающую корпус и расположенный на направляющих корпуса толкатель с зажимом, отличающееся тем, что, с целью повышения надежности и расширения технологических возможностей, оно имеет закрепленную на основании стойку с копиром, толкатель имеет упор, головка имеет узел заклинивания, смонтированные на ее корпусе два регулируемых упора, два шарнирно закрепленных на корпусе головки и связанных между собой посредством зубчатого зацепления подающих рычага, один из которых связан с узлом заклинивания, а другой подпружинен и связан с толкателем, и подпружиненный двуплечий рычаг, на одном плече которого расположена защелка, установленная с возможностью взаимодействия с упором толкателя, а на другом — подпружиненная собачка, установленная с возможностью взаимодействия с копиром стойки, при этом узел заклинивания состоит из размещенного в корпусе головки ползуна с клиновым пазом, установленного в клиновом пазу сепаратора с пазом и выступами, размещенных в пазу сепаратора зажимных роликов, установленных с возможностью взаимодействия со стенками клинового паза, и смонтированного на ползуне подпружиненного переключающего рычага, установленного с возможностью взаимодействия с выступами сепаратора и с регулируемыми упорами головки.

1222373

2. Устройство по п. 1, отличающееся тем, что, с целью регулировки величины подачи конца проволоки, на корпусе головИзобретение относится к обработке материалов давлением, в частности к оборудованию для навивки пружин растяжения малых диаметров, имеющих конический замок и используемых свернутыми в кольцо, преимущественно в резиновых манжетных уплотнениях.

Цель изобретения — повышение надежности и расширение технологических возможностей, а также регулировка величины подачи конца проволоки.

На фиг. 1 схематично представлено устройство для навивки пружин; на фиг. 2— головка, общий вид; на фиг. 3 — то же, вид сверху; на фиг. 4 — разрез А — А на фиг. 3; на фиг. 5 — разрез Б — Б на фиг. 2; на фиг. 6 — разрез  — В на фиг. 2; на фиг. 7 —— разрез à — Г на фиг. 3; на фиг. 8 — головка, аксонометрическая проекция.

Устройство содержит установленные на основании 1 разматыватель 2, механизм 3 навивки, узел 4 подачи и съемник 5. Кроме того, оно содержит воронку 6 и ящик для готовой продукции 7.

Механизм 3 навивки содержит электродвигатель 8, клиноременную передачу 9, шпиндель 10, цангу 11 с захватным органом

12 и оправку 13.

Узел 4 подачи содержит головку 14, предназначенную для подачи и натяжения проволоки 15 в процессе навивки, каретку 16, способную перемещаться по направляющей

17 прямоугольного сечения и противовес 18. зп

На основании 1 установлена стойка 19 с копиром 20.

Съемник 5 состоит из шарнирно установленного на основании 1 рычага 21, на котором закреплен электродвигатель 22 с резиновым диском 23. Рычаг 21 механически 35 связан с электромагнитом 24.

Устройство содержит также два конечных выключателя, установленных вдоль траектории движения головки 14 и взаимодействующих с узлом 4 подачи. Головка 14 состоит из сварного корпуса 25 с направляющими 26, по которым совершают возвратно-поступательные перемещения толкатель

27 и ползун 28.

Толкатель 27 имеет прямоугольный паз а, в котором установлены две пластины 45

29 из твердого материала, поджатые одна к другой пружиной 30 через рычаг 31. На толкателе 27 смонтирован также упор 32. ки смснтирован регулируемый упор, установленный с возможностью взаимодействия с одним из подающих рычагов.

Ползун 28 имеет два прямоугольных паза б, расположенных íà его боковых сторонах и один клиновой паз в. В прямоугольных пазах перемещаются направляющие 33 сепаратора 34. Сепаратор имеет свой прямоугольный паз г с двумя свободно установленными в этом пазу зажимными роликами

35, которые в процессе работы устройства периодически взаимодействуют со стенками клинового паза в.

На ползуне 28 смонтирован также переключающий рычаг с контактным роликом 37.

Рычаг подпружинен пружиной, способной удерживать его в любом из крайних положений. Переключающий рычаг 36 имеет прямоугольные пазы а, стенками которых он взаимодействует с выступами 39, расположенными на направляющих 33 сепаратора 34.

На корпусе 25 с помощью осей 40 установлены два подающих рычага 41 и 42, которые с помощью сухарей 43 и осей 44 взаимосвязаны один с ползуном 28, а другой с толкателем 27, а при помощи зубчатых секторов 45 и 46 — между собой Рычаг 42 подпружинен пружиной 47.

На корпусе 25 установлены также три регулируемые упора 48 — 50, а также двуплечий рычаг 51, подпружиненный пружиной 52, на одном плече которого смонтирована защелка 53 с упором 54, а на другом — собачка 55 с упором 56 и роликом 57, подпружиненная пружиной 58. На корпусе 25 закреплены, кроме того, сборный выходной мундштук 59, отражатель 60 и два направляющих ролика 61.

Кроме ого, корпус 25 имеет четыре отверстия е, предназначенных для крепления головки 14 к каретке 16 и прямоугольное отверстие ж для прохода направляющей 17.

Устройство работает следующим образом.

В исходном положении головка 14 находится в своем крайнем верхнем положении, проволока 15 из разматывателя 2 пропущена через нее так, то кончик проволоки выступает из выходного мундштука 59 и опирается на отражатель 60. Положение подпружиненного подающего рычага 42, а вместе с ним и рычага 41, определяется регулируемым упором 50. Рычаги устанавливают толкатель 27 в крайнее левое положение, а ползун 28 в крайнее правое.

Проволока 1 5 пропускается в головке

14 вначале через направляющие ролики 61, l 222373 затем через толкатель 27, где она с двух сторон сжимается пластинами 29, затем через ползун 28 между двух зажимных роликов 35, после чего поступает в выходной мундштук 59.

Подпружиненный переключающий рычаг

36 вместе с контактным роликом 37 занимает относительно ползуна 28 крайнее левое положение и удерживается в этом положении пружиной 38. При том сепаратор 34, взаимосвязанный своими выступами 39 со стенками паза д переключающего рычага 36, также занимает крайнее левое положение, вследствие чего его зажимные ролики 35, взаимодействуя со стенками клинового паза в, несколько обжимают пропущенную между ними проволоку 15.

Устройство начинает работать с началом вращения роторов обеих электродвигателей.

Электродвигатель 22 вращает резиновый диск 23, а электродвигатель 8 — шпиндель 10 и закрепленную на нем цангу 11 с захватным органом 12 и оправкой 13.

Захватный орган 12 захватывает конец проволоки 15 и начинается процесс навивки ее на вращающуюся оправку 13, вызывающий движение проволоки.

Во время всего цикла навивки проволо- 25 ка 15 остается зажатой между двумя пластинами 29. Возникающая от усилия сжатия сила трения создает сопротивление продвижению проволоки 15 и тем самым обеспечивает необходимое натяжение.

Та же сила трения стремится сдвинуть толкатель 27 влево, а взаимосвязанный с ним ползун 28 вправо. Однако движений этих не происходит за счет взаимодействия зубчатого сектора 46, установленного на рычаге 42, с регулируемым упором 50.

Начавшееся движение проволоки 15 в сторону вращающейся оправки 13 прочно заклинивает ее между зажимными роликами

35. Связь между проволокой 15 и ползуном

28 становится жесткой. Ползун 28 увлекается в движение вслед за проволокой 15, 4р а толкатель 27 за счет механической связи с ползуном 28 — в прямопротивоположном направлении.

Подающие рычаги 41 и 42 расходятся, пружина 47, растягиваясь, взводится. Оправка 13 вращaeтcя, навивая на себя витки 45 пружинной проволоки 15. Возникающая при навивке сила, отклоняющая проволоку 15 в сторону свободного конца оправки 13, перемещает в ту же сторону головку 14. Навивается пружина растяжения с некоторым постоянным межвитковым давлением, определяемым величиной противовеса 18.

Движение ползуна 28 влево вслед за проволокой 15 приводит к взаимодействию контактного ролика 37 с регулируемым упором 38. Ролик приостанавливается, но ползун 28 свое движение продолжает и за счет этого переключающий рычаг 36 перемещается в правое положение по отношению к ползуну 28. Переключающий рычаг

36 проходит «мертвую точку» и под действием пружины 38 устремляется вправо, стремясь стенками пазов д сдвинуть вправо выступы 39 сепараторов 34 и тем самым расклинить зажимные ролики 35. Однако сделать этого не в силах, вследствие небольшого значения усилия пружины 38.

Ползун 28 продолжает двигаться влево вслед за проволокой 15. Регулируемый упор

48 вновь взаимодействует с контактным роликом 37 и вновь приостанавливает его движение, перемещая переключающий рычаг 36, а вместе с ним и сепаратор 34 вправо по отношению к ползуну 28, расклинивая зажимные ролики 35, которые и удерживаются в этом положении за счет действия усилия пружины 38. Проволока 15 начинает проходить через ползун 28 беспрепятственно.

Положение регулируемого упора 48 выбирается таким, при котором расклинивание роликов 35 и прекращение жесткой связи между ползуном 28 и движущейся проволокой 15 происходит не раньше, чем толкатель 27 достигнет своего крайнего правого положения, при котором упор 32 захвачен защелкой 53. Пружина 47 растянута, головка 14 взведена. Оправка 13 продолжает вращаться, навивая на себя все новые витки пружинной проволоки 15. По мере навивки витков головка 14 перемещается в сторону свободного конца оправки 13. Ролик 57 взаимодействует с копиром 20, но положение двуплечего рычага 51 при этом не изменяется за счет взаимодействия упора 54 защелки 53 с корпусом 25, а собачка 55, отклоняясь, прощелкивает.

При достижении головкой 14 конца оправки 13 проволока 15 скручивается до полного ее разрыва, головка 14 освобождается и под действием противовеса 18 начинает возвращаться в свое исходное положение.

Ролик 57 вновь контактирует с копиром

20, двуплечий рычаг 51 наклоняется и защелка 53 освобождает упор 32. Растянутая пружина 47 сжимается с помощью рычага 42, сухаря 43 и оси 44 переводит в крайнее левое положение толкатель 27. Постоянно действующая сила трения между пластинами 29 и проволокой 15 подхватывает последнюю и продвигает ее влево. При этом из мундштука 59 выдвигается кончик проволоки,достаточный для захвата ее захватным органом 12 и начала нового цикла.

Жесткая взаимосвязь толкателя 27 с ползуном 28 заставляет последний немедленно вслед за началом движения толкателя «ачать свое движение, но в направлении прямо противоположном. Переключающий рычаг 36 с контактным роликом 37 при этом занимает крайнее правое по отношению к ползуну 28 положение и удерживает в этом же положении сепаратор 34, вследствие чего ролики 35 не могут заклинить движущуюся проволоку

1222373

15 и она продолжает проходить через ползун

28 беспрепятственно.

При дальнейшем продвижении ползуна 28 вправо контактный ролик 37 начинает взаимодействовать с регулируемым упором 49 и постепенно отклоняется влево, увлекая за собой переключающий рычаг 36, который, преодолевая усилие пружины 38, также наклоняется влево, проходит «мертвую точку» и под действием усилия пружины 38 устремляется в свое крайнее левое положение. Он подхватывает стенками своих пазов д выступы 39 сепаратора 34, переводит сепаратор 34 с зажимными роликами 35 в крайнее левое положение и удерживает их в этом положении. Зажимные ролики 35 начинают контактировать со стенками клинового паза в ползуна 28 и одновременно с проволокой 15.

Ширина прямоугольных пазов д переключающего рычага 36 выбрана несколько больше диаметров выступов 39 сепаратора 34 с целью взаимодействия стенок пазов д с выступами 39 только после прохождения переключающим рычагом 36 через «мертвую точку», что обеспечивает надежность производимых переключений.

Положение регулируемого упора 49 выбирается так, что переход переключающего рычага 36 через «мертвую точку» совпадает с остановкой толкателя 27 в своем крайнем левом положении. Проволока 15 при этом неподвижна. Ролики 35 слегка обжимают ее за счет действия усилия пружины 38.

Головка 14 возвращается в свое исходное положение Во время возвратного хода головки 14 она взаимодействует с двумя конечными выключателями (не показаны). Один из конечных выключателей расположен по возможности ниже по ходу головки 14, он включает электромагнит 24, который наклоняет рычаг 21 вместе с электродвигателем 22 и резиновым диском 23.

Вращающийся резиновый диск 23 начинает взаимодействовать с витками уже навитой пружины, сталкивает ее с оправки 13 и она через воронку 6 попадает в ящик для готовой продукции 7. Второй конечный выключатель устанавливается по возможности выше. Он отключает электромагнит 24 и рычаг 21 вместе с электродвигателем 22 и резиновым диском 23 возвращается в первоначальное положение.

Далее цикл работы пружиннонавивочного устройства повторяется. Конструкция головки 14 позволяет применить принципиально новый принцип взвода, осуществляемый только от движения проволоки во время навивки. Это позволяет ликвидировать все сопротивления продвижению головки во время навивки за исключением незначительных сил трения при перемещении узла подачи.

Резкое уменьшение сопротивления перемещению головки дает возможность использовать проволоку, имеющую искривления, а также производить навивку пружин повышенной жесткости. Кроме того, взвод головки происходит всего на несколько первых оборотов оправки, что позволяет использовать устройство для навывкн коротких пружин.
