Устройство для пайки и распайки

Устройство для пайки и распайки

Иллюстрации

Показать все

Реферат

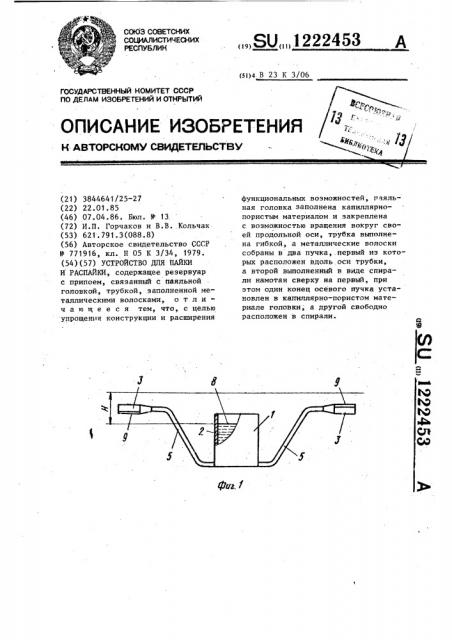

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИХ (51)4 В 23 К 3/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (2i) 3844641/25-27 (22) 22. 01. 85 (46) 07. 04. 86. Бюл. № 13, (72) И.П. Горчаков и В.В. Кольчак (53) 621.791.3(088.8) (56) Авторское свидетельство СССР

¹ 771916, кл. Н 05 К 3/34, 1979. (54)(57) УСТРОЙСТВО ДЛЯ ПАЙКИ

И РАСПАЙКИ, содержащее резервуар с припоем, связанный с паяльной головкой, трубкой, заполненной металлическими волосками, о т л и— ч а ю щ е е с я тем, что, с целью упрощения конструкции и расширения

„„SU„„1222453 A функциональных возможностей, паяльная головка заполнена капиллярнопористым материалом и закреплена с воэможностью вращения вокруг своей продольной оси, трубка выполнена гибкой, а металлические волоски собраны в два пучка,.первый из которых расположен вдоль оси трубки, а второй выполненный в виде спирали намотан сверху на первый, при этом один конец осевого пучка установлен в капиллярно-пористом материале головки; а другой свободно расположен в спирали.

1 1222453

Изобретение относится к пайке и может быть использовано в радиотехнической, электронной и других отраслях промьппленности.

Цель изобретения — упрощение конструкции и расширение функциональных возможностей устройства.

На фиг. 1 изображено устройство в режиме пайки и возможные положения паяльной головки; на фиг. 2— устройство в режиме распайки и возможные положения паяльной головки, на фиг. 3 — конструктивные особенности устройства.

Устройства состоит из резервуара

1 с припоем 2 и паяльной головки 3, заполненной капиллярно-пористым материалом 4, гибкой трубки 5, в которой металлические волоски, образующие фитиль, собраны в два пучка: пучок 6 расположен вдоль оси трубки

5, пучок 7 в виде спирали намотан сверху. При этом уровень 8 припоя

2 в резервуаре 1 и контактирующая поверхность 9 паяльной головки 3 имеют возможность вертикального перемещения относительно друг друга, так как головка 3 и резервуар 1 соединены гибкой трубкой 5.

Устройство работает следующим образом в режиме пайки (фиг. 1).

Припой 2 из резервуара 1 по гибкой трубке 5 с фитилем под действием гидростатических сил поступает в паяльную головку 3 и насыщает капиллярно-пористый материал 4, смачивая контактирующую поверхность 9 при условии, что она не выше уровня припоя 2 в резервуаре 1 на величину подъема Н припоя 2 фитилем из пучков 6 и 7. Припой 2 за счет капиллярных сил транспортируется к контактирующей поверхности 9 паяльной головки 3 и далее к месту пайки.

При этом возможно любое расположение контактирующей поверхности 9 паяльной головки 3 (например, фиг. 1) и обеспечивается групповая капиллярная пайка.

Устройство в режиме распайки (фиг. 2) работает следующим образом.

Припой 2 из резервуара 1 по гибкой трубке 5 с фитилем под действием гидростатических сил поднимается до паяльной головки 3, не насыщая капиллярно-пористый материал 4 и ее контактирующую поверхность 9 при условии, что эта поверхность выше

40 уровня 8 припоя 2 в резервуаре 1 более, чем на величину подъема Н припоя 2 капиллярными силами фитиля из пучков 6 и 7. Припой 2 капиллярно-пористым материалом 4 транспортируется от места распайки в паяльную головку 3 и далее фитилем по трубке 5 в резервуар 1. При этом возможно любое расположение контактирующей поверхности 9 паяльной головки 3 (например, фиг. 2) и обеспечивается групповая капиллярная распайка.

Пучок 6 (фиг. 3) позволяет обеспечить надежное движение припоя 2 к капиллярно-пористому материалу 4 от пучка 7 при пайке и обратное движение припоя 2 при распайке, так как он предохраняется спиралью пучка 7 от перегибов под острым углом и нережимов, которые могли бы вызвать деформацию, разрушение металлических волосков (проволок) или увеличение расстояния между ними более величины капиллярных зазоров.

Пучок 7 наряду с защитной функцией перемещает припой 2 из резервуара 1 к пучку 6 .при пайке и от пучка 6 в резервуар 1 при распайке.

Кроме того, периодические изгибы трубки 5 не могут повредить металлические проволоки пучка 6, так как его второй конец не закреплен в спирали пучка 7.

Таким образом, -устройство за счет ,использования гидростатических и капиллярных сил позволяет выполнить операции групповых пайки, распайки и лужения при различных положениях головки 3 и тем самым обеспечивает упрощение конструкции и расширение технологических возможностей.

К конструктивным особенностям устройства можно отнести использование в качестве материала для пучков

6 и 7 никелевой проволоки с диаметром в диапазоне значений 0,050,25 мм для обеспечения максимально

Возможного значения коэффициента проницаемости фитиля. Трубка 5 может быть выполнена, например, из гофрированного материала, что обеспечивает свободное перемещение паяльной головки 3 на концах. Для фиксации спирального пучка 7 трубка

5 завальцована и имеет на торцах отверстия не менее диаметра .пучка 6 (фиг. 3). Через свое нижнее отвер1222453 юг.

Составитель В.Белинкий

Редактор H.Áoáêoâà Техред, :Л.Олейник ° Корректор Г.Реаетник

Тираж 1001; Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 1649/13

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

3 стие трубка 5 сообщается с резервуаром 1, через верхнее проходит пучок 6.,Устройство паяльной головки 3 обеспечивает за счет использования магнитной системы (на фиг-. 3 не показана) удержание в ней капиллярно-пористого материала 4, выполненного, например, из никелевых частиц, и формирование контактирующей поверхности 9, приспосабливаю5 щейся к обрабатываемой поверхности.
