СОЮЗ COBETCNHX

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (5!)4 В 23 К 9/16

ОПИСАНИЕ ИЗОБРЕТЕНИП ":Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ

Ьу..., Ю

М

Ю

4h

Ю

С8», A

Вь

ГОСУДАРСТВЕННЫЙ HOMHTET СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЦТИЙ (21) 3524284/25-27 (22) 15. 11. 82 (46) 07.04. 86. Бюл. 1Ф 13 (72) В.А. Савицкий (53) 621 ° 791.75.034(088.8) (56) Авторское свидетельство СССР

Ф 986672, кл. В 23 К 9/16, 01.03.77.

Авторское свидетельство СССР

Р 1098708, кл. B 23 К 9/16, 30.01.81.

Ф (54) (57) 1. ГОРЕЛКА ДЛЯ ДУГОВОЙ

СВАРКИ, содержащая аспирационное сопло, охватывающее токоведущую трубку, сопло для подачи сжатого воздуха, выполненное в виде винто„„SU„„1222455 А вого канала в стенке аспирационного сопла и сообщающееся с аспирационным каналом, о т л и ч а ю щ а яс я тем, что, с целью повышенйя интенсификации охлаждения нагревающихся частей, на поверхности токоведущей трубки выполнена винтовая канавка.

2. Горелка по п. 1, о т л ич а ю щ а я с я тем, что направление закручивания винтовой канавки, выполненной на токоведущей трубке, противоположно направлению закручивания винтового канала сопла для подачи сжатого воздуха.

1222455

7 У фиг. Я

Составитель Г.Квартальнова

Редактор Л.Гратилло Техред Л.Олейник Корректор Е. Сирохман

Тираж 1001 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 1649/13

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Изобретение относится к сварочному производству и может быть использовано в судостроении, машиностроении, где производится полуавтоматическая сварка в защитной среде в закрытых помещениях и особенно емкостях.

Целью изобретения является повышение интенсификации охлаждения нагревающихся частей.

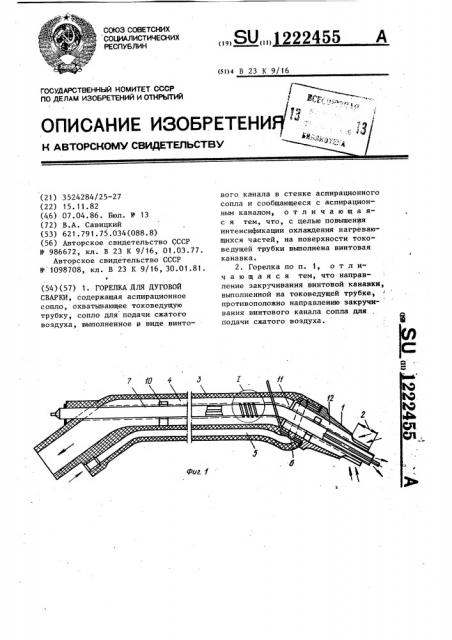

На фиг. 1 показана горелка, продольный разрез; на фиг. 2 и 3 винтовая канавка на токоведущей трубке, варианты выполнения; на фиг. 4 — аспирационное сопло горелки.

Горелка содержит аспирационное сопло 1, выполненное коническим у рабочего торца горелки. Сопло 1 выполнено с прорезями 2 для прохода отсасываемых сварочных дымов. Сопло 1 закреплено на корпусе 3, в котором расположены аспирационный канал 4 и канал 5 для подвода сжатого воздуха в сопло, выполненное в виде винтового канала 6 в стенке аспирационного сопла 1. Канал 6 сообщается с каналом 4.

Внутри канала 4 расположена токоведущая трубка 7, на наружной поверхности которой выполнена винтовая канавка 8. Вариантом выполнения винтовой канавки на поверхности токоведущей трубки 7 является расположение на ее поверхности спи- рали из проволоки. 9. Направление закручивания винтовой канавки 8 может быть противоположным направлению закручивания винтового канала б. Токоведушая трубка 7 установлена. внутри корпуса 3 на изолирующих стойках 10. Камера 11 смешения

10 сообщается с входным каналом 12 сопла 1 и с каналом 4.

Горелка работает следующим образом.

Сжатый воздух по каналу 5 посту15 пает в .винтовой: канал 6 и на выходе из канала 6 истекает с большой скоростью, закручивается и создает разрежение в камере 11 смешения, которая сообщается с аспира20 ционным каналом 4. Закрученный поток воздуха, истекающий из канала б, и наличие на поверхности трубки

7 винтовой канавки 8.способствуют образованию пристеночных вихревых потоков, охватывающих трубку 7 и прижимающихся к ее поверхности.

Это способствует интенсификации охлаждения трубки 7, нагревающейся в процессе работы. Интенсификация

ВО теплообмена увеличивается при противоположном направлении закрутки винтового канала 6 и винтовой канавки 8.
