Устройство для обработки оптических деталей

Устройство для обработки оптических деталей

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТ

К А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3772361/25-08 (22) 18.07.84 (46) 07.04.86. Бюл. № 13 (71) Научно-производственное объединение

«Медоборудование» (72) К. С. Тарнопольский, В. А. Таран и Н. Т. Булавенко (53) 621.923.5 (088.8) (56) Патент ФРГ № 3219585, кл. В 24 В 13/02, опублик. 1980. (54) (57) УСТРОЙСТВО ДЛЯ ОБРАБОТКИ

ОПТИЧЕСКИХ ДЕТАЛЕЙ, содержащее блок для крепления линз и связанный с механизмом прижима узел установки инструмента, выполненный в виде опор, предназначенных для самоустановки инструмента в меридиональной и экваториальной плоскостях, отличающееся тем, что, с целью повышения качества обработки за счет исклю..SU., 1222507 чения скола линз, оно снабжено закрепленной на корпусе инструмента центральной подушкой и смонтированной на штоке механизма прижима планкой, несущей две опоры, предназначенные для самоустановки инструмента в экваториальной плоскости и расположенные по обе стороны от центральной опоры, предназначенной для взаимодействия с центральной подушкой и самоустановки инструмента в меридиональной плоскости и закрепленной на введенном в устройство подпружиненном относительно планки кронштейне с дополнительными подушками на торце, установленными с возможностью взаимодействия, с одной стороны, с боковыми опорами, а с другой — с корпусом инструмента, при этом опоры выполнены ноже- Ф выми, а линии их контакта с подушками расположены в одной плоскости.

1222507 (Риг. Я

Составитель А. Козлова

Редактор Е. Папп Техред И. Верес Корректор М. Самборская

Заказ 1653/15 Тираж 740 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент>, r. Ужгород, ул. Проектная, 4

Изобретение относится к станкостроению и может быть использовано для обработки очковых линз алмазным таблеточным инструментом.

Цель изобретения — повышение производительности обработки за счет исключения скола линз.

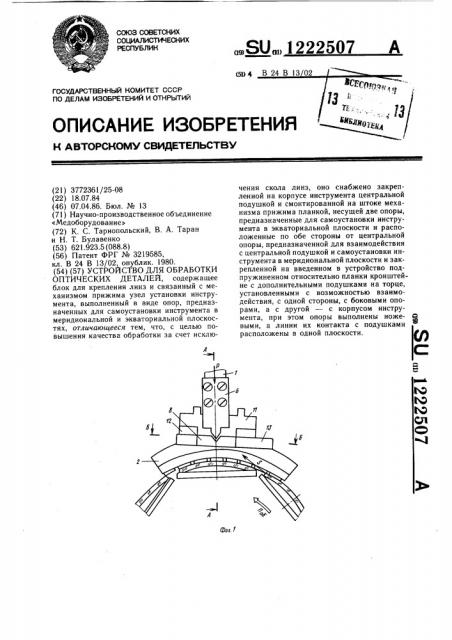

На фиг. 1 приведено устройство, общий вид; на фиг. 2 — разрез А — А на фиг. 1; на фиг. 3 — разрез Б — Б на фиг. 1.

Устройство содержит шток 1 пневмоцилиндра прижима корпуса инструмента 2 к блоку 3. На штоке 1 закреплена планка 4. На планке 4 установлены боковые ножи 5 и 6, контактирующие с подушками 7 и 8 и образующие с ними оси качания экваториальной плоскости. На планке 4 одним концом закреплены пружины 9 и

10 сжатия, на свободных концах которых подвешен кронштейн 11. Последний соединен с подушками 7 и 8. На кронштейне 11 закреплен нож 12, опирающийся на центральную подушку 13 и образующий с ней ось качания инструмента в меридиональной плоскости. Нож 12 и подушка 13 образуют ножевую опору. Подушка 13 закреплена на инструменте 2. Обрабатываемые линзы 14 закреплены на блоке 3, а алмазные таблетки 15 — на инструменте 2.

Линии опирания ножей 5 и 6 в дополнительные подушки ? и 8 и линия опирания ножа 12 в подушку 13, образующие оси самоустановки инструмента в меридиональной и экваториальной плоскостях, лежат в одной плоскости. При этом оси самоустановки инструмента в экваториальной плоскости расположены с обеих сторон оси самоустановки инструмента в меридиональной плоскости.

Устройство работает следующим образом.

Блок 3 с расположенными на нем линзами 14 устанавливают на шпиндель станка (не показан) . На линзы 14 устанавливают корпус инструмента 2 с находящимися на нем алмазными таблетками 15 так, что составляющая усилия резания проходит через линию контакта ножей 5 и 6 с подушками 7 и 8. При включении пневмоцилиндра (не показан) шток 1 опускается.

При этом планка 4 через ножи 5 и 6 действует на подушку 7 и 8. Подушки 7 и 8 вместе с кронштейном 11 и ножом 12 опускаются до тех пор, пока нож 12 не входит в

2р контакт с подушкой 13 и прижимает инструмент 2 к линзам 14. После этого включают вращение блока и качание инструмента. Начинается обработка линз.

Благодаря тому, что составляющая уси. лий резания S проходит через оси самоустановки в экваториальной плоскости, отсутствует момент отрыва инструмента от блока.

А так как оси самоустановки в экваториальной и меридиональной плоскостях расположены в одной плоскости, между ними также отсутствует момент.
