Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ASTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3764932/29-28 (22) 01.06.84 (46.) 07.04.86. Бюл. Р 13 (71) Проектно-конструкторский и технологический институт "Казмонтажпроект" (72) А.Г. Чуриков и В.P. Самойлов (53) 621.974.385(088.8) (56) Авторское свидетельство СССР

У 682363, кл. В 25 D 9/04, 1973.

Авторское свидетельство СССР

В 289897, кл. В 25 D 9/14, 1970.

„„Я0„„1222532 A

-(я) 4 В 25 D 9/14 (54)(57) ПНЕВМАТИЧЕСКИЙ МОЛОТОК, содержащий ствол с рукояткой, раструбы и амортизационную камеру, о т л и— ч а ю шийся тем, что, с целью повышения производительности, он снабжен дополнительной амортизацион- ной камерой, связанной с рукояткой, а оси обеих амортизационных камер размещены симметрично относительно оси ствола молотка.

Составитель Г. Клименко

Редактор И. Николайчук Техрер,Н.Гайдош Корректор А. Тяско

Заказ 1656/17 Тираж 1031 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

1 122253

Изобретение относится к ручным инструментам ударного действия и может быть использовано в строительной, горной, судостроительной и других отраслях народного хозяйства. 5

Цель изобретения — повышение производительности за счет уменьшения отдачи рукоятки на руку рабочего.

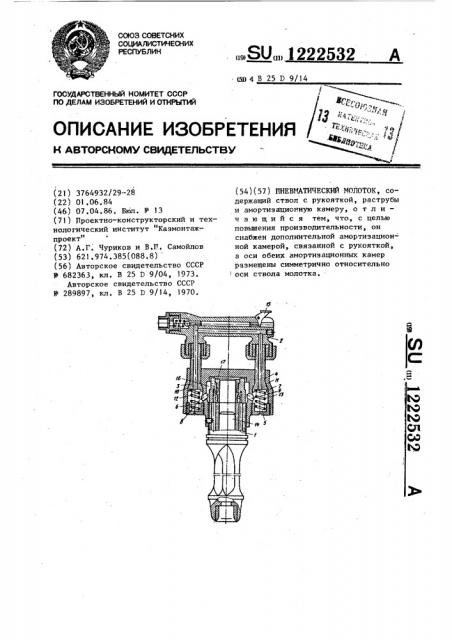

На чертеже изображен пневматический молоток, общий вид.. t0

Пневматический молоток содержит ствол 1 с рукояткой 2, раструбы 3 и 4, амортизационнуй камеру 5 и дополнительную амортизационную камеру 6. Оси обеих амортизационных ка- t5 мер 5 и 6 размещены симметрично относительно оси ствола 1 молотка. Раструбы 3 и 4 размещены в воздухораспределительной коробке 7, имеющей каналы 8 и 9, и плотно прижаты к ко- 20 нусным поверхностям 10 и 11 амортизационных камер 5 и 6 с помощью пружин 12 и 13. В стволе 1 размещен ударник 14, связанный с рабочим инструментом (не показан) . Для регули- 25 рования подачи сжатого воздуха в ру2 2 коятке 2 имеется курок 15, а воздухо распределительная коробка 7 содержит полость 16 с размещенным в ней золотником 17.

Пневматический молоток работает следующим образом.

При нажатии на курок 15 сжатый воздух, проходя по раструбам 3 и 4 и через воздухораспредепительную коробку 7, поступает в амортизационные камеры 5 и 6, затем через каналы 8 и 9 попадает в золотник 17 и ствол 1.

Пружины 12 и 13 плотно прижимают раструбы 3 и 4 к конусным поверхностям 10 и ll амортизационных камер 5 и 6, поэтому сжатый воздух приводит в движение ударник 14, размещенный в стволе 1. Ударник 14 в свою очередь приводит в действие связанный с ним рабочий инструмент. При обратном ходе ударника 14 происходит отдача на рукоятку 2, при этом раструбы 3 и 4 отходят вверх, образуя зазор, в который стравливается часть воздуха, чем сглаживается. жест. кость удара на руку рабочего.
