Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

ÄÄSUÄÄ1 222605 (51) 4 В 65 С| 51/18

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

I

Р

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ъ Е (54) (57) ПОВОРОТНОЕ КОЛЕНО ТРУБОПРОВОДОВ ДЛЯ ПНЕВМОТРАНСПОРТИРОВАНИЯ ФЕРРОМАГНИТНЫХ ИЗДЕЛИЙ, преимущественно цилиндрических, содержагцее входной и выходной прямоли(21) 3826405/27-11 (22) 19. 12.84 (46) 07.04.86. Бюл. ¹ 13 (72) В. С. Харченко (53) 62! .867.872 (088.8) (56) Авторское свидетельство СССР № 304356, кл. В 65 G 53/52, 1970.

Авторское свидетельство СССР № 969621, кл. В 65 G 51/18, 1982. иейные патруоки из немагнитного материала, соединенный с ними изогнутый патрубок и смонтированные на нем магниты, отличаюшееся тем, что, с целью продления срока службы, оно снабжено дополнительными магнитами, смонтированными на входном и выходном патрубках, при этом основные и дополнительныс магниты установлены симметрично на расположенных по обе стороны от продольной плоскости симметрии патрубков их стенках. обрагцены противоположными полярностями друг к другу и выполнены с шириной, меньшей половины поперечного периметра соответствующего патрубка.

1222605

Со тавитс ih Г. Киселева

Тех рс,i И Корее Корректор В. Ьутяга

Тираж 833 Г1одписное

ВНИИПИ Г осударственного комитета СССР по делам изобретений и открытий

113035, Москва, ?K — -35, Раушская наб., д. 4/5

Филиал ППП «Патент», г Ужгород, ул. Проектная, 4

Редактор Н. Тупица

3 а к аз 1662/20

Изобретение относится к промышленному транспорту, а именно к поворотному колену трубопровода для пневмотранспортирования ферромагнитных изделий.

Цель изобретения — продление срока службы поворотного колена.

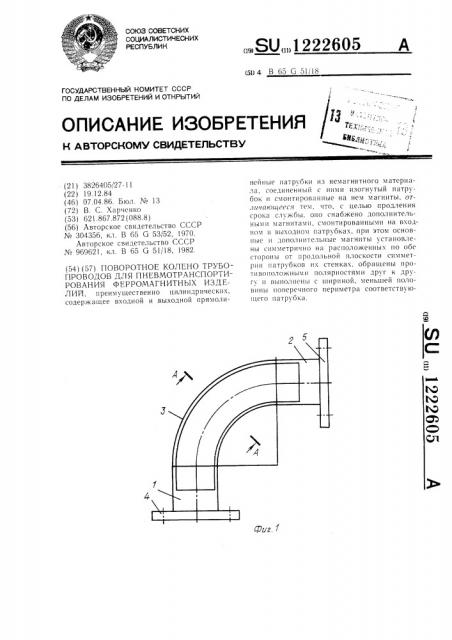

На фиг. 1 изображено колено, общий вид; на фиг. 2 — сечение А — А на фиг. 1 с цилиндрическим изогнутым патрубком; на фиг. 3 — то же, с прямоугольным патрубком.

Поворотное колено содержит прямолинейные входной 1 и выходной 2 патрубки и установленный между. ними изогнутый патрубок 3. На концах прямолинейных патрубков расположены входной 4 и выходной 5 фланцы.

На боковых стенках изогнутого патрубка 3 установлены магниты б. Патрубки 1-3 поворотного колена изготавливаются из немагнитного материала (например, немагнитная сталь).

При входе цилиндрических ферромаг нитных деталей в поворотное колено происходит взаимодействие ферромагнитных де-,алей с однородным магнитным полем, в результате чего детали ориентируются и устанавливаются вдоль магнитных силоBhIx линий, и чем больше асимметрия деталей, тем быстрее они ориентируются вдоль магни Hblx силовых линий.

При этом цилиндрические стержневые детали обкатываются по внутренней поверхности выпуклой стенки изогнутого патрубка 3, что в свою очередь приводит к снижению соударений и плавному проходу деталей через изогнутый патрубок.

Б зависимости от формы деталей можН0 применять колено круглого или прямоугольного сечения, эффект снижения соударений деталей со стенкой колена в обоих случаях будет одинаковым.
