Раствор для электрохимического удаления олова с отходов белой жести
Патент 1222717
Авторы
Классы МПК
Раствор для электрохимического удаления олова с отходов белой жести
Иллюстрации
Реферат

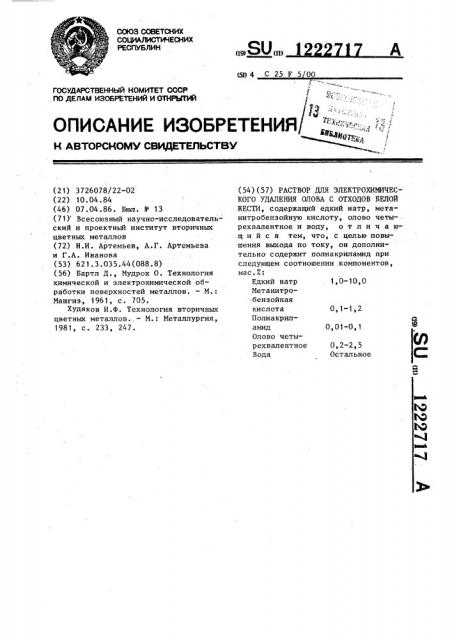

СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИН (191 (И) (5D 4 С 25 F 5 00
0,1-1,2
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ
К ABTOPCHOMV СВИДЕТЕЛЬСТВУ (21) 3726078/22-02 (22) 10,04.84 (46) 07.04.86. Бюл. ¹ 13 (71) Всесоюзный научно-исследователь ский и проектный институт вторичных цветных металлов (72) Н.И. Артемьев, А.Г. Артемьева и Г.А. Иванова (53) 62 1.3.035.44(088.8) (56) Бартл Д., Мудрох О. Технология химической и электрохимической обработки поверхностей металлов. — M.:
Машгиз, 1961, с. 705.
Худяков И.Ф. Технология вторичных цветных металлов.. — М.: Металлургия, 1981, с. 233, 247. (54) (57) РАСТВОР ДЛЯ ЭЛЕКТРОХИМИЧЕСКОГО УДАЛЕНИЯ ОЛОВА С ОТХОДОВ BEJIOA
ЖЕСТИ, содержащий едкий натр, метанитробензойную кислоту, олово четырехвалентное и воду, о т л и ч а юшийся тем, что, с целью повышения выхода по току, он дополнительно содержит полиакриламид при следующем соотношении компонентов, мас.Е:
Едкий натр 1,0-10,0
Иетанитробензойная кислота
Полиакриламид 0,01-0, 1
Олово четырехвалентное 0,2-2,5
Вода Остальное
Выход по тоXî
Состояние
Расход элеккатодных осадков троэнергии кВт.ч/т
1 4,0
0,6 2,5 0,05 350
9000
Светлые плотные
2 4,0
3 " 4,0
4 4,0
5 4,0
0,6 2,5 0,01 350
0,6 2,5 0,05 350
О 6 2 5 О 1 350
0,6 2,5 О, 12 350
66 10440
79 9000
79 9000
79 9000
То же
Темные плотные
6 4,0
0,6 2,5 0,008 350
66 10440
Светлые плотные
То же
7 4,0
1, 2 2,5 0,05 350 55
О 1 2 5 0 05 350 77
0,6 2,5 0,05 350 66
0,6 0,2 0,05 350 66
0,6 2,5 0,05 350 79
11700
4,0
9300
9 1,0
10440
10 4,0
10440
10440
10,0
Изобретение относится к электрохимической обработке, в частности к удалению олова с отходов белой жести или лома консервных банок, и может быть использовано в цветной металлургии.
Цель изобретения — повышение выхода по току.
Положительный эффект достигается за счет дополнительного введения в электролит полиакриламида. о
Злектролиз проводят при 95 С и катодной плотности тока 350-400 А/м, напряжение на ванне составляет 2,53,0 В. Олово выделяют на катоде в виде плотного металлического осадка.
Раствор готовят следующим образом.
Ванну наполняют водой на 2/3 расчетного количества, загружают твердый или жидкий натр из расчета
il„0-10,0Х в готовом электролите.
Время растворения едкого натра сосРаст- Содержание компо вор
ИаОН Иа СОз ИНБК
1222717 1 тавляет 20-25 мин. Полученный раствор нагревают до 95 С н перемешивают с помощью центробежного насоса. Отдельно в горячей воде приготавливают раствор метанитробензойной кислоты из расчета 0,1-1,27 в готовом элек-. тролите, затем этот раствор заливают в ванну. Расчетное количество полиакриламида растворяют отдельно
10 в горячей воде (50-60 С) и выдерживают около 3 сут до полного растворения, после чего заливают в ванну и добавляют воду до расчетного количества. Затем ведут обезлуживание жести химическим способом до накопления в электролите не менее 0,20,43, после чего проводят электролиз.
Предлагаемый раствор имеет щелочную среду (рН 8-9) и обладает темно2О оранжевым цветом.
Рез„льтаты приведены в таблице.
Как видно, предлагаемый электролит позволяет увеличить в 1 6-2 раза выход олова по току, что приводит
25 к снижению энергозатрат.
1222717
I I
Продолжение таблицы
% ««
Ра
Выход по токур Х
Расход элекстояние тодных адков во троэнергии кВт.ч/
12700 Рыхлые
10500
12400
Рыхлые
1,2 25 0,15
350 66
10440
11700
350 55
06 01 005
Светлые плотные
9000
Плотные светлые
18 4,0
18200
500 40
19 4,0 . 8,0 0,9 3,0
Плотные (известный) Редактор В.Петраш
Заказ 16 72/26
12 4,0
,13 0,5
14 11,0
15 1,0
16 10 0
17 4,0
0,6 2,5 0,05 500 73 9800
0,08 2,5 0,008 350 48
1,3 2,5 0,12 350 68
0,06 2,5 0,08 350 50
0,6 3,0 0,05 . 350 79
Составитель Ю.Поздеева
Техред Н.Бонкало Корректор Л.Патай
Тираж 6,15 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4
