Н АВТОРСКОМ У СВИДЕТЕЛЬСТВУ (21) 3804379/29-15 (22) 22.10.84 (46) 07.04.86. Бюл. № 13 (71) Московский ордена Трудового Красного

Знамени инженерно-строительный институт им. В. В. Куйбышева (72) В. В. Лонгинов и Г. Н. Смирнов (53) 627.231 (088.8) (56) Авторское свидетельство СССР № 981566, кл. Е 02 В 17/00, 1981.

Патент Японии № 50-38412, кл. Е 02 В 3/00, 1975. (54) (57) МОРСКОЕ ГИДРОТЕХНИЧЕСКОЕ СООРУЖЕНИЕ, содержащее цилиндрическую ячейку, выполненную из плоского металлического шпунта, отличающееся тем, что, с целью расширения эксплуатационных возможностей путем увеличения глубины установки сооружения и повышения его ледостойкости, оно снабжено дополнительными ячейками, концентрично расположенными по вертикали, выполненными с уменьшающимся диаметром от основания кверху и установленными одна в другую внахлест, причем верхняя ячейка снабжена кольцевым железобетонным блоком, расположенным на уровне спокойного горизонта воды.

1222753

Составитель М. Моргунова

Техред И. Верес Корректор И. Эрдейи

Тираж 641 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений н открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», r. Ужгород, ул. Проектная, 4

Редактор О. Юрковецкая

Заказ 1676/28

Изобретение относится к гидротехническим сооружениям и может быть использовано для строительства отдельных оснований морских буровых.

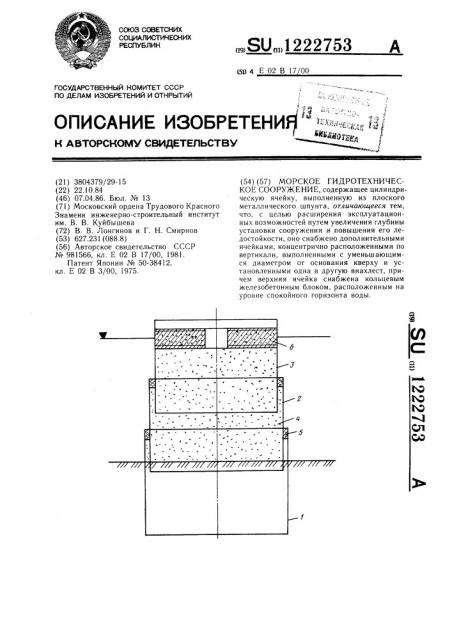

На чертеже показано морское гидротехническое сооружение в виде основания буровой платформы, поперечное сечение.

Сооружение включает нижнюю ячейку 1, среднюю ячейку 2, верхнюю ячейку 3, устанавливаемую из грунт засыпки 4. Кроме того, показаны пояса омоноличивания ячеек 1О подводным бетоном 5 и кольцевой железобетонный блок 6, который укладывается на грунт засыпки внутрь верхней ячейки для восприятия ледовых нагрузок. Он располагается на уровне спокойного горизонта во15 ды и служит опорои для технологическои платформы, Все ячейки, из которых собирается сооружение, монтируются на берегу в специальных кондукторах с помощью кранов малой грузоподъемности, затем либо с помощью щ плавкрана большой грузоподъемности, либо на понтонах транспортируются к месту установки. Количество ячеек в сооружении может быть различным в зависимости от глубины моря в месте установки. Диаметр их определяется из условий устойчивости на опрокидывание. Нижняя ячейка монтируется в кондукторах вместе с наголовником и траверсой под гидровибромолоты, которая после погружения ячейки в дно до заданной отметки отсоединяется и извлекается плавкраном. Устойчивость предлагаемой конструкции при воздействии значительных волновых и ледовых нагрузок обеспечивается заглублением нижней ячейки в грунт дна на

16 — 18 м, перехлестом ячеек на 1/2 их высоты, заполнением ячеек грунтом, а также омоноличиванием зазоров между ячейками подводным бетоном после сборки, что предотвращает вымыв материала засыпки. Значительная величина заглубления нижней ячейки исключает опасность подмыва сооружения совместным действием волнения и течения. Железобетонный кольцевой блок устанавливается на уровне спокойного горизонта воды в верхнюю ячейку. Он обеспечивает прочность шпунтовой ячейки, воспринимая давление льда.
