Устройство для определения класса радиосигналов

Устройство для определения класса радиосигналов

Иллюстрации

Показать все

Реферат



Изобретение относится к радиоизмерительной технике. Цель изобретения - повьшение точности классификации сигналов по виду модуляции. Устройство содержит элемент 1 задержки , фазовращатель 2, четыре разовых детектора 3-1, 3-2, 3-3,3-4 генератор 4 гармонических колебаний, четыре перемножителя 5-1, 5-2, 5-3, 5-4, блок 6 сложения, блок 7 вычитания и электронно-лучевую трубку 8. В описании в математическом виде представлен принцип классификации сигналов в устройстве. Классификация принятых сигналов осуществляется визуально по изображению на экране, поскольку каждому классу сигналов (тому или иному виду модуляции) соответствует конкретный образ. Даны примеры конкретных образов соответствующих сигналов. 2 ил. i (Л с Фиг.1

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (11) . (д) 4 G 01 R 23/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3769663/24-21 (22) 10.07.84 (46) 07.04.86 Бюл. К 13 (71) Ленинградский ордена Ленина электротехнический институт им. В.И. Ульянова (Ленина) (72) Л.А. Животовский (53) 621.317 (088.8) (56) Кушнир Р.В., Савенко В. Г. и Вернин С.M. Измерения в технике связи. - И.: Связь, 1976, с. 234.

Авторское свидетельство СССР

Ф 953584, кл. С 01 R 23/02, 1982. (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ

КЛАССА РАДИОСИГНАЛОВ (57) Изобретение относится к радио-. измерительной технике. Цель изобретения — повышение точности классификации сигналов по виду модуляции

Устройство содержит элемент 1 задержки, фазовращатель 2, четыре разовых детектора 3-1, 3-2, 3-3,3-4 генератор 4 гармонических колебаний, четыре перемножителя 5-1, 5-2, 5-3, 5-4, блок 6 сложения, блок 7 вычитания и электронно-лучевую трубку 8.

В описании в математическом виде представлен принцип классификации сигналов в устройстве. Классификация принятых сигналов осуществляется визуально по изображению на экране, поскольку каждому классу сигналов (тому или иному виду модуляции) соответствует конкретный образ. Даны примеры конкретных образов соответствующих сигналов. 2 ил.

1223160 ческих колебаний подается на вторые входы второго и третьего фазовых детекторов 3-2 и 3-3 и через фазовращатель 2 — на вторые входы пер5 вого и четвертого фазовых детекторов 3-1 и 3-4. Выходные сигналы фазовых детекторов 3 попарно перемножаются в перемножителях 5, при этом в первом перемножителе 5-1 перемножаются сигналы с выходов первого и четвертого фазовых детекторов 3- 1 и

3-4, во втором 5-2 — с выходов первого и третьего фазовых детекторов

3-1 и 3-3, в третьем 5-3 — с выходов второго и третьего фазовых детекторов.3-2 и 3-3 и в четвертом перемножителе 5-4 — с выходов второго и четвертого фазовых детекторов

3-2 и 3-4, Результаты перемножения первого и третьего перемножителей

5-1 и 5-3 суммируются в блоке 6 сложения и подаются на горизонтально отклоняющую систему ЭЛТ 8, а выходной сигнал четвертого перемножите25 ля 5-4 вычитается из выходного сигнала второго перемножителя 5-2 в блоке 7 вычитания и результат поступает на вертикальную отклоняющую систему ЭЛТ 8.

Принцип классификации сигналов в устройстве следующий.

Предположим, что на- вход устройства поступает некоторый произвольный сигнал

Изобретение относится к радиоизмерительной технике и может быть использовано в качестве составной части радиоприемного устройства.

Цель изобретения — повышение точности классификации радиосигналов по виду модуляции.

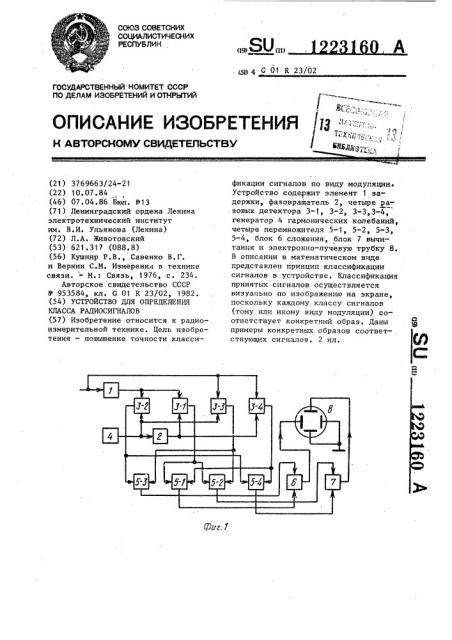

На фиг.1 показана функциональная

1 схема устройства; на фиг.2 — изображения на экране .ЗЛТ.

Устройство содержит элемент 1 задержки, фазовращатель 2, четыре разовых детектора 3-1, 3-2, 3-3, 3-4, генератор 4 гармонических колебаний, четыре перемножителя 5-.1, 5-2, 5-3, 5-4„ блок 6 сложения, блок

7 вычитания и электронно-лучевую трубку (ЭЛТ) 8.

Вход устройства соединен с первыми входами третьего и четвертого фазовых детекторов 3-3 и 3-4 и через элемент 1 задержки с первыми входами первого и второго фазовых детекторов 3-1 и 3-2, выход генератора 4 гармонических колебаний соединен с вторыми входами второго и третьего фазовых детекторов 3-2 и 3-3 и через фазовращатель 2 — с вторыми входами первого и четвертого фазовых детекторов 3-1 и 3-4, выход первого фазового детектора

3-1 соединен с первыми входами первого и второго перемножителей 5-1 и 5-2, выход второго фазового детектора 3-2 соединен с первыми входами второго и четвертого перемножителей

5-2 и 5-4, выход третьего фазового детектора 3-3 соединен с вторыми входами второго и третьего перемножителей 5-2 и 5-3 и выход четвертого фазового детектора 3-4 соединен с вторыми входами первого и четвертого перемножителей 5-1 и 5-4. Выходы первого и третьего перемножителей 5-1 и 5-3 через блок 6 сложе45 ния соединены с горизонтальчо отклоняющей системой ЭЛТ 8, а выходы второго и четвертого перемножмтелей 5-2 и 5-4 через блок 7 вычитания соединены с вертикально отклоняющей системой ЭЛТ 8. ф e (1 е»< (1) 55 Ф = г М оф(Ж-(p,-vð )

Е (1= Ч, V(t-М э1п (q(t-cj-q, у,.t).

Е,(Ц =М, V (Ц соз(рф-ц . „.1)., Принятый сигнал поступает на первые входы третьего и четвертого фазовых детекторов 3-3 и 3-4 и через элемент 1 задержки на первые входы первого и второго фазовых детекторов 3-1 и 3-2 синусоидальное колебание с выхода генератора 4 гармонигде V (Ц вЂ” огибающая;;.

f (t) — фаза ю — средняя частота принятого сигнала.

На выходе элемента 1 задержки сдвинута на интервал копия принятого сигнала

Генератор 4 гармонических колебаний вырабатывает синусоидальное колебание 0„(Ц V, 5а {(д,4 + О), а

50 фазовращатель 2 обеспечивает фазовый о сдвиг 90 на частоте ы,. Тогда на вы.ходах фазовых детекторов 3 вырабатываются следующие напряжения:

Е4,(<1 i u(t ) Б п (ц(Я) -q -оэ (j

Я =Я -И.

В результате перемножения в перемножителях 5 на выходе блока 6 сложения имеется сигнал

1223160

1О соответствует одной из йигур на фиг. 2 °

Формула из обре те ния

Устройство для определения класса радиосигналов, содержащее элемент задержки, фазовращатель, два фазовых детектора, четыре перемножителя, блок сложения, блок вычитания и электронно-лучевую трубку, причем входная шина устройства че15

Аналогично на выходе блока 7 вычитания имеется сигнал

Классификация принятых радиосигналов в устройстве осуществляется визуально по изображениям на экране

ЭЛТ, поскольку каждому классу сигналов (тому или иному виду модуляции) соответствует свой конкретный образ (фиг.2): если на экране одна точка, принимается решение — гармоническое (немодулированное) колебание (ГК); если две точки на вертикальной оси симметрично относительно центра экрана — фазовый телеграф с bq = О, "п(ФТ, ); если 4 точки — фазовый телеграф с bQ= 0, -" (фТД; если окружность — частотная смодуляция (ЧМ), если окружность с точками на ней— частотный телеграф (ЧТ); если две точки на вертикальной оси, причем одна из них в центре экрана — амплитудный телеграф (АТ) если вертикальная линия — амплитудная модуляция (АМ).

При этом, поскольку фазовращатель

2 должен обеспечить фазовый сдвиг

90 лишь на одной частоте ц (котог рая может быть выбрана произвольно), то R,(a) и R (4) находятся в квадратуре при любой несущей частоте и лю-. бой полосе спектра принимаемого сигнала,и,следовательно, форма изображений на экране ЗЛТ устройства не зависит от несущей частоты и ширины спектра принимаемого сигнала, точно рез элемент задержки соединена с первыми входами первого и второго фазовых детекторов, выход фазовращателя соединен с вторым входом первого фазового детектора, а выходы блока сложения и блока вычитания соединены соответственно с входами вертикально и горизонтально отклоняющих систем электронно-лучевой трубки, о т л и ч а ю щ е е с я тем, что, с целью повьппения точности классификации радиосигналов по виду модуляции, в него введены третий и четвертый фазовые детекторы и генератор гармонических колебаний, причем входная шина устройства соединена с первыми входами третьего и четвертого фазовых детекторов, выход генератора гармонических колебаний соединен с вторыми входами второго и третьего фазовых детекторов, с входом фазовращателя, выход которого соединен с вторым входом четвертого фазового детектора, выход первого фазового детектора соединен с первыми входами первого и второго перемножителей, выход второго фазового детектора соединен с первыми входами второго и четвертого перемножителей, выход третьего фазового детектора соединен с вторыми входами второго и третьего перемножителей, выход четвертого фазового детектора соединен с вторыми входами первого и четвертого перемножителей, выходы первого и третьего перемножителей соединены с первым и вторым входами блока сложения, а выходы второго и четвертого перемножителей соецинены с первым и вторым входом блока вычитания.
