Групповой соединитель коаксиальных трактов

Групповой соединитель коаксиальных трактов

Иллюстрации

Показать все

Реферат



Изобретение относится к радио- ,технике СВЧ и является усовершенствованием устройства по основному авт. св. № 1019530. Повышается надежность соединения за счет установления цанги (Ц) в каждую вилку. Групповой соединитель коаксиальных трактов содержит корпус 1 с розетками 2 и корпус 3 с вилками 4. Внешний проводник (ВП) 5 каждой вилки 4 Имеет буртик (Б) 6 и размещен с вовможностью скольжения в Ц 7. Ц 7 с помощью резьбы установлена во втулке 10, имеющей фланец 11. Фланец 11 расположен в кольцевой проточке 12 g

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (11) (51) 4 Н 01 P 1/04

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИ 4, К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ @Фл-. „,,1 (61) 1019530 (21) 3729908/24-09 (22) 25.04.84 (46) 07.04.86. Бюл. )(13 (72) К.-П.Б.Гедрайтис (53) 621.372.871(088.,8) (56) Авторское свидетельство СССР

)) 1019530, кл. Н 01 P 1/04, 1981. (54) ГРУППОВОЙ СОЕДИНИТЕЛЬ КОАКСИАЛЬНЫХ ТРАКТОВ (57) Изобретение относится к радио.технике СВЧ и является усовершенствованием устройства по основному авт. св. Ф 1019530. Повьппается надеж ность соединения за счет установления цанги (Ц) в каждую вилку. Групповой соединитель коаксиальных трактов содержит корпус 1 с розетками

2 и корпус 3 с вилками 4. Внешний проводник (ВП) S каждой вилки 4 имеет буртик (Б) 6 и размещен с возможностью скольжения в Ц 7. Ц 7 с помощью резьбы установлена во втулке

10, имеющей фланец 11. Фланец 11 рас. положен в кольцевой проточке 12 корпуса 3 и имеет многоступенчатую конусность 13 на внутренней поверхности. Другой конец втулки 10 соединен с обоймой 14, имеющей Б 15. Между Б 15 и 6 размещена пружина 16.

Каждая розетка 2 содержит ВП 17 и внутренний проводник 18, разделенные втулкой 19. При сближении розетки 2 и вилки 4 ВП 17 розетки 2, входя во втулку 10 перемещает ВП 5 вилки 4 в радиальном направлении, в результате чего происходит. предварительное

223313 совмещение осей соединяемых коаксиальных трактов. При дальнейшем сближении происходит разжимание упРугих лепестков 8 Ц 7 и более точное совмещение осей коаксиальных трактов.

В результате контактный ободок 21

ВП 5 входит в углубление 20 на конце

ВП 17. Осевое подпружинивание ВП

5 обеспечивает надежный электрический контакт торцов контактных ободков 21 и углублений 20.2 ил.

Изобретение относится к области радиотехники СВЧ, а именно к устройствам для одновременного соединения нескольких коаксиальных трактов, и является усовершенствованием технического решения по авт. св. Ф 1019530

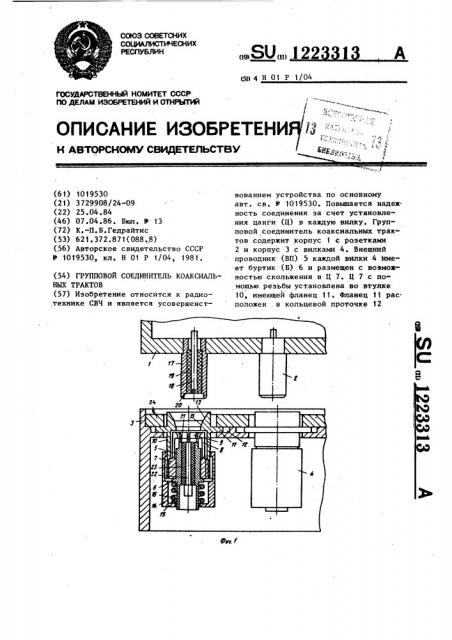

Цель изобретения — повышение на1 дежности соединения, На фиг. 1 изображен групповой соединитель коаксиальных трактов в разъединенном состоянии, на фиг.2— то же, в состыкованном положении.

Групповой соединитель коаксиальных трактов содержит корпус 1 с розетками 2 и корпус 3 с вилками 4.

Внешний проводник 5 каждой вилки 4 снабжен буртиком 6 и размещен с возможностью скольжения по внутренней поверхности цанги 7, концы упругих лепестков 8 которой образуют центрирующий ободок 9. Цанга 7 установлена, например, при помощи резьбы во втулке 10, один конец которой снабжен фланцем 11, установленным в коль цевой проточке 12, выполненной в корпусе 3, и имеет многоступенчатую конусность 13 на внутренней поверхности, увеличивающуюся по мере приближения к торцу втулки 10. Другой конец втулки 10 соединен, например, при помощи резьбы с обоймой 14, имеющей буртик 15. Между буртиком 6 внешнего проводника 5 и буртиком 15 обоймы 14 размещена пружина 16.

Каждая розетка 2 содержит внешний

17 и внутренний 18 проводники, которые разделены центрирующей втулкой

19 иэ изоляционного материала, при этом внешний проводник 17 на конце, обращенном к вилке 4, имеет углубление 20. На конце внешнего проводника 5 вилки 4 имеется контактный обоэ док 21, а внешний 5 .и внутренний 22 проводники вилки. 4 разделены центрирующей втулкой 23 из изоляционного материала. Кольцевые проточки 12 корпуса 3 закрыты пластиной 24. Цент10 рирующий ободок 9 цанги 7 размещен соосно относительно цилиндрической части контактного ободка 21 внешнего проводника 5, причем внутренний диаметр центрирующего ободка 9 неIS сколько меньше внешнего диаметра внешнего проводника 17 розетки 2.

Предлагаемый соединитель работает следующим образом.

При сближении розетки 2 и вилки

4 сначала внешний проводник 17, входящий в часть втулки IO с многоступенчатой конусностью 13, перемещает внешний проводник 5 вилки 4 в радиальном направлении, в результате чего происходит предварительное совмещение осей соединяемых коаксиаль ных трактов. При дальнейшем сближении розетки 2 и вилки 4 конец внеш30 него проводника 17 розетки 2, воздействуя сначала на ту часть упругого центрирующего ободка 9 цанги 7, которая расположена ближе к торцовой части внешнего проводника 17, перемещает дополнительно в радиальном

З5 направлении внешний проводник 5. Далее происходит разжимание упругих лепестков 8 цанги 7, н внешний проводник 1.7 входит во внутреннюю обФиа 2

Составитель Д.Разинов

Редактор А.Шишкина Техред Л.Олейник Корректор Г.Решетняк

Заказ 1721!56 Тираж 597 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Финал ППП "Патент", r. Ужгород, ул. Проектная, 4 ласть цанги 7. При этом происходит

"более точное совмещение осей соединяемых коаксиальных трактов, обеспечивающее возможность вхождения контактного ободка 21 внешнего проводника 5 в углубление 20 на конце внешнего проводника 17, а значит и возможность точной центровки внешних 5 и 17 и внутренних 22 и 18 проводников соединяемых коаксиальных трактов и их надежное соединение.

Осевое подпружинивание внешнего проводника 5 служит для обеспечения надежного электрического контакта между торцами контактных ободков 21 группы внешних проводников 5 и соответствующими углублениями 20 групЛ

223313 4 пы внешних проводников 17. Необходимое усилие прижатия контактных ободков 21 к углублению 20 регулируется предварительным сжатием пружины 16 при соединении втулки 10 с обоймой 14.

Формула изобретения

10 Групповой соединитель коаксиальных трактов по авт. св. Ф 1019530, о т л и ч а ю.шийся тем, что, с целью повышения надежности соединения, во втулку каждой вилки дополни15 тельно установлена цанга, упругие лепестки которой размещены между торцом внешнего проводника и конусной частью втулки.
