Реферат



Изобретение относится к технике сверхвысоких частот и может использоваться в частотно-селективных цепях тракта, увеличивает затухания в рабочей полосе частот. СВЧ-сигнал, поступающий в отрезок 1 прямоугольного волновода на резонансной частоте , отражается и не поступает на выход благодаря действию прямоугольных ; резонаторов 2, которые злектромагнитно связаны между собой, что увеличивает затухание в рабочей полосе частот. Величина электромагнитных связей равна величине паразитной электромагнитной связи между отверстиями 4 связи, а знак - противоположный . Расположены отверстия 4 связи одно от другого на расстоянии, равном четверти длины волны. 1 ил. (Л

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН 511 4 Н 01 Р i/207 мь

Ф в.,.

L Щ Р q;.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ/

Н ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3791313/23-09 (22) 19,09.84 (46) 07.04.86. Бюл. Ф 13 (72) А.С.Белов и Ю.С.Украинцев (53) 621.372.852(088.8) (56) Линии передачи сантиметровых волн: Перев. с англ./Под ред.

Г.А.Ремеза. М.: Советское радио, 1951, т. II, с. 311-312, рис. XI.98,а.

Маттей Д.Л., Янг Л, Джонс Е.-М.Т.

Фильтры СВЧ, согласующие цепи и цепи связи: Перев. с англ./Под ред.

Л.В.Алексеева и Ф.В.Кушнира. N.:

Связь, 1972, т. II, с. 198-199, (54) ПОЛОСНО-ЭАГРАЖДЛКМЦИИ ФИЛЬТР (57) Изобретение относится к технике сверхвысоких частот и может исполь„„SU„„1223316 А зоваться в частотно-селективных цепях тракта, увеличивает затухания в рабочей полосе частот. СВЧ-сигнал, поступающий в отрезок 1 прямоугольного волновода на резонансной частоте, отражается и не поступает на выход благодаря действию прямоугольных; резонаторов 2, которые электромагнитно связаны между собой, что увеличивает затухание в рабочей полосе частот. Величина электромагнитных связей равна величине паразитной электромагнитной связи между отверстиями 4 связи, а знак — противоположный. Расположены отверстия 4 связи одно от другого на расстоянии, равном четверти длины волны. I ил.

Составитель В.Алыбин

Редактор А.Шишкина Техред Л.Олейник Корректор Г.Решетник

Заказ 1721/56 Тираж 597 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Изобретение относится к технике сверхвысоких частот и может быть использовано в частотно-селективных цепях тракта.

Цель изобретения - увеличение затухания в рабочей полосе частот.

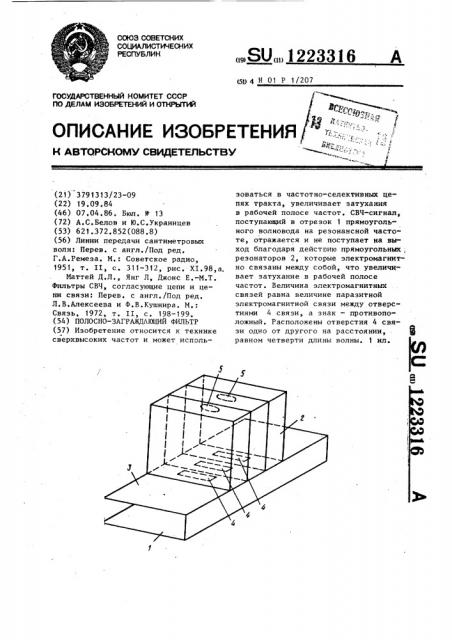

На чертеже показана конструкция полосно-эаграждающего фильтра.

Полосно-заграждающий фильтр со-. держит отрезок 1 прямоугольного волновода и прямоугольные резонаторы 2, подключенные к его широкой стенке 3 через отверстия 4 связи, расположенные одно от другого на расстоянии, равном четверти длйны волны. Соседние прямоугольные резонаторы 2 электромагнитно связаны между собой, например, через отверстия 5, причем величина электромагнитных связей отверстий 5 равна величине паразитной электромагнитной связи между отверстиями 4 связи, а знак — противоположный.

Предлагаемый фильтр работает следующим образом.

Сверхвысокочастотный сигнал, поступающий в отрезок 1 прямоугольного волновода, на резонансной частоте отражается и ие поступает на выход

23316 2 благодаря действию прямоугольных резонаторов 2. Увеличение затухания в рабочей полосе частот достигается за счет компенсации паразитных электромагнитных связей между отверстиями 4 связи, возникающими при стремлении уменьшить габариты полоснозаграждающего фильтра и размещении отверстий 4 связи на расстоянии чет10 верти длины волны одно от другого.

Формула изобретения

Полосно-заграждающий фильтр, со15 держащий отрезок прямоугольного вол-. новода и прямоугольные резонаторы, подключенные к его широкой стенке через отверстия связи, расположенные одно от другого на расстоянии, 20 равном четверти длины волны, о т— лича ю шийся тем, что, с целью увеличения затухания в рабочей полосе частот, соседние прямоугольные резонаторы электромагнитно связаны

25 между собой, причем величина электромагнитных связей равна величине паразитной электромагнитной связи между отверстиями связи, а знак— противоположный.
