Устройство отключения таксофона

Устройство отключения таксофона

Иллюстрации

Показать все

Реферат



Изобретение относится к телефонной связи. Цель изобретения - повышение надежности отключения при засоре и переполнении монетопровода. Устройство содержит формирователь кассирующих импульсов (ФКИ) 1, блок . управления (БУ) 2, коммутатор 3 шлейфа , формирователь 4 импульсов сброса, блок 5 памяти (БП), датчик 6 сигнала Ответ, датчик 7 сигнала отключения , инвертор 8, t-й элемент И 9, 2-й элемент И 10, элемент ИЛИ 11, 1-й резистор 12, 2-й резистор 13, блок 14 задержки. При отсутствии эасора или при переполнении монетопровода сигналы ФКИ 1 и сигналы с выхода триггера БП 5 не меняют состояния триггера БУ 2, и шлейф постоянно замкнут. После прихода следующего кассирующего импульса из ФКИ 1 он инвертируется 1-м элементом И 9, и i СО

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (И) (51) 4 Н 04 M 1"5/0,2.

/ig -. ., /

ОПИСАНИЕ ИЗОБРЕТЕНИИ::::.: (ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3790136/24-09; 3790508/24-09 (22) 12.09.84 (23) 17.09.84 (46) 07.04.86. Бюл. Р 13 (71) Каунасский филиал Специального проектно-конструкторского бюро Министерства связи СССР (72) Р.В.Фишман и Д.И.Куренков (53) 621.395.721.2(088.8) (56) Таксофон междугородный Тксф.

АМТС РГ2.184.102.ТО, 1977.

Автомат . телефонный междугородный

MTA 15-2 АСС2.184.001.ТО, 1983. (54) УСТРОЙСТВО ОТКЛЮЧЕНИЯ ТАКСОФОНА ! (57) Изобретение относится к телефонной связи. Цель изобретения— повышение надежности отключения при засоре и переполнении монетопровода.

Устройство содержит формирователь кассирующих импульсов (ФКИ) 1, блок управления (БУ) 2, коммутатор 3 шлейфа, формирователь 4 импульсов сброса, блок 5 памяти (БП), датчик 6 сигнала "Ответ", датчик 7 сигнала отключения, инвертор 8, 1-й элемент И 9, 2-й элемент И 10, элемент ИЛИ 11, 1-й резистор 12, 2-й резистор 13, блок 14 задержки. При отсутствии засора или при переполнении монетопровода сигналы ФКИ 1 и сигналы с выхода триггера БП 5 не меняют состояния триггера БУ 2, и шлейф постоянно замкнут. После прихода следующего кассирующего импульса из ФКИ 1 он инвертируется 1-м элементом И 9, и через элемент ИЛИ 11 и инвертор 8 изменит состояние триггера БУ 2.

Пойдет сигнал коммутатору 3 шлейфа на разрыв абонентского шлейфа. При включении питания датчик 7 сигнала отключения вырабатывает сигнал разрешения на 2-й элемент И 10, а триггер

1223398

БП 5 еще не переориентирован кнопкой датчика 6 сигнала "Ответ". Получается совпадение во времени двух разрешающих сигналов на входах 2-го элемента И 10, который вырабатывает сигнал на разрыв шлейфа. Повторный разговор с таксофона будет невозможен. 1 ил.

Изобретение относится к телефонной связи, а именно к устройствам, контролирующим время телефонных разговоров, и может быть использовано в телефонных автоматах.

Цель изобретения — повышение надежности отключения при засоре или переполнении монетопровода.

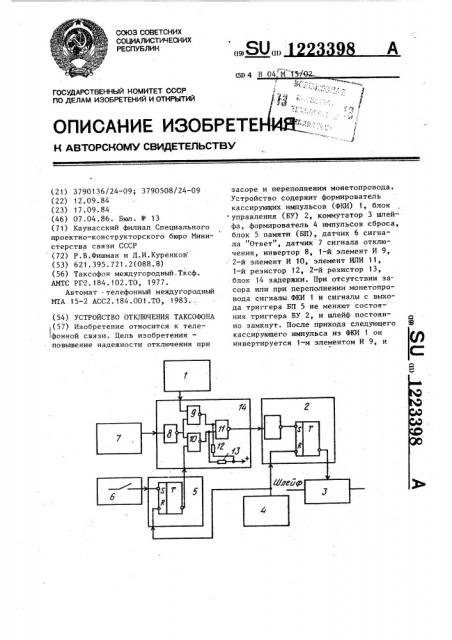

На чертеже приведена электрическая структурная схема устройства отключения таксофона.

Устройство отключения таксофона содержит формирователь 1 кассирующих импульсов, блок 2 управления, коммутатор 3 шлейфа, формирователь

4 импульсов сброса, блок 5 памяти, датчик 6 сигнала "Ответ", датчик 7 сигнала отключения, инвертор 8, первый элемент И 9, второй элемент И IO, элемент ИЛИ 11, первый резистор 12, второй резистор 13, блок 14 задержки.

Устройство отключения таксофона работает следующим образом.

При включении питания формирователь 4 импульсов сброса устанавливает триггер блока 2 управления и тригсер блока 5 памяти в исходное состояние. При этом триггер блока 2 управления разрешает коммутатору 3 шлейфа соединить шлейф, Из датчика

7 сигнала отключения через инвертор

8 подается информация запрета на первый и второй элементы И 9 и 10.

Следовательно, сигналы формирователя

1 кассирующих импульсов и сигналы с выхода триггера блока 5 памяти не меняют состояние триггера блока 2 управления и шлейф при отсутствии зазора или переполнении монетопровода постоянно замкнут. Короткие импульсы, вырабатываемые датчиком 7 сигнала отключения, при пролете монеты не влияют на работу устройства, так как не совпадают по времени с импульса5

40 ми формирователя 1 кассирующих импульсов и с разрешающим сигналом блока 5 памяти. В определенный момент времени после прихода импульса из формирователя 1 кассирующих импульсов скассируется монета, которая вызовет срабатывание датчика 7 сигнала отключения при застревании монеты или при переполнении копилки. Длительность импульса кассирования выбрана такой, чтобы он успел окончиться прежде, чем датчик 7 сигнала отключения вырабатывает разрешающий сигнал, поступающий на один из входов первого и второго элементов И 9 и 10. Следовательно, сигнал из датчика 7 сигнала отключения не изменит состояние триггера блока 2 управления, а подаст разрешающий сигнал на один из входов первого и второго элементов И 9 и 10, пока монета находится в монетопроводе. Следовательно шлейф остается замкнутым и абонент получает возможность ведения разговора за оплаченный промежуток времени, После прихода следующего кассирующего испульса из формирователя 1 кассирующих импульсов он инвертируется первым элементом И 9, Ф так как на другом его входе стоит разрешающий сигнал датчика ? сигнала отключения. Данный импульс через элемент ИЛИ 11 и инвертор 8 изменит. состояние триггера блока 2 управления, тем самым даст сигнал коммутатору 3 шлейфа на разрыв абонентского шлейфа. Повторный разговор с данного таксофона будет невозможен, так как при включении питания датчик 7 сигнала отключения сразу вырабатывает сигнал разрешения на второй элемент И 10, а триггер блока 5 памяти еще не переориентирован кнопкой дат, чика 6 сигнала "Ответ". СледовательСоставитель А,Левитская

Редактор Н.Данкулич Техред H.Ïîéîâè÷ Корректор И.Эрдейи

Заказ 17 26/60 Тираж 624 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г Ужгород, ул,Проектная,, 4

3 1

i но получается совпадение по времени двух разрешающих сигналов на входах второго элемента И 10, который вырабатывает сигнал на разрыв шлейфа.

Формула изобретения

Устройство отключения таксофона, содержащее формирователь кассирующих импульсов, блок управления, выход которого соединен с входом управления коммутатора шлейфа, формирователь импульсов сброса, вьмод которого соединен с первыми входами блока управления и блока памяти, второй вход которого соединен с выходом датчика сигнала "Ответ", а также датчик сигнала отключения, о т л ич а ю щ е е с я тем, что, с целью повышения надежности отключения при

223398

4 засоре или переполнении монетопрово- да, в него введен блок задержки, со. держащий инвертор, выход которого соединен с первыми входами первого и второго элементов И, выходы которых соединены соответственно с первым и вторым входами элемента ИЛИ и первыми выводами первого и второго резисторов, вторые выводы которьм объ-!

О единены, причем выход элемента ИЛИ соединен с вторым входом блока управления, второй вход первого элемента И соединен с выходом формирователя кассирукнцих импульсов, второй вход второго элемента И соединен с выходом блока памяти, а вход инверто ра соединен с выходом датчика сигнала отключения.
