Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН ц114 В 01 D 53/04

ОПИСАНИЕ ИЗОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ внутреннего перфорированного цилиндра штуцера подвода очищаемого потока и десорбирующего агента, штуцера отвода очищенного потока и десорбирующего агента, о т л и ч а ю щ и йс я тем, что, с целью повышения эффективности работы за счет упорядочения гидродинамики потоков в адсорбере, внутренний перфорированный цилиндр снабжен установленным по его оси дополнительным цилиндром с винтовой направляющей пластиной, а тангенциальные штуцера подвода очищаемого потока и десорбирующего агента развернуты на !80

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3804273/23-26 (22) 22.10.84 (46) 15.04.86. Бюл, У 14 (71) Уфимский нефтяной институт (72) Н.А.Самойлов (53) 66.074.7(088.8) (56) Авторское свидетельство СССР

У 997758, кл. В 01 D 53/04, 1983. (54)(57) АДСОРБЕР, включающий цилиндрический корпус с размещенным в нем кольцевым слоем адсорбента, заклю; ченным между двумя перфорированными цилиндрами, тангенциально расположенные в нижней и верхней частях

„„SU„„ I 223975

Составитель З.Александрова

Техред Г.Гербер Корректор И.Шароши

Редактор M.Дылын

1860/7 Тираж 663 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ

Филиал ППП "Патент", г; Ужгород, ул. Проектная, 4

Изобретение относится к адсорбционной технике и может быть использовано в нефтеперерабатывающей, химической и других отраслях промышленности, в частности при разделении газообразных и жидких смесей цеолитами в неподвижном слое адсорбента„

Цель изобретения — повышение эф-, фективности работы за счет упорядочения гидродинамики потоков в адсорбере.

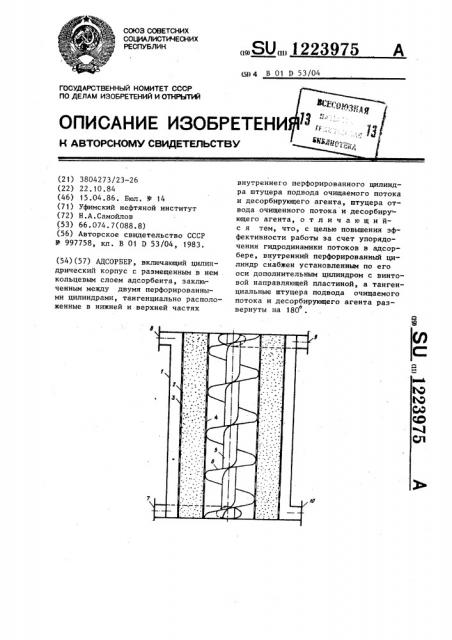

На чертеже представлен адсорбер, продольный разрез, Адсорбер включает вертикальный корпус 1, слой адсорбента 2, заключенный между внешним 3 и внутренним

4 перфорированными цилиндрами, дополнительный цилиндр 5 с винтовой направляющей пластиной 6, тангенциальный штуцер 7 подвода очищаемого про дукта, штуцер 8 для вывода очищенного продукта, тангенциальный штуцер

9 подвода десорбирующего агента и штуцер. 10 вывода десорбирующего агента.

Адсорбер работает следующим образом.

Очищаемый продукт через штуцер 7 тангенциально вводится в пространство внутреннего перфорированного ци23975 2 линдра 4 и с помощью дополнительного цилиндра 5 с винтовой направляющей пластиной 6 дополнительно закручивается, приобретая кинетическую энергию равномерно распределяется по высоте адсорбера и в закрученном состоянии вводится в кольцевой слой адсорбента

2. В слое адсорбента закрученный поток контактирует с большей массой

10 адсорбента, при этом ранее приобретенная кинетическая энергия переходит в потенциальную и расходуется на образование микровихрей продукта в пространство между гранулами адсор1S бента, что способствует интенсификации сорбционного процесса. Очищенный продукт отводится через штуцер 8. После насыщения адсорбента извлекаемым компонентом перекрываются штуцера 7

20 и 8, открываются штуцера 9 и 10. Через тангенциальный штуцер 9 в адсорбер вводится десорбирующий агент, например водяной пар, который дополнительно закручиваясь на пластинах 6

25 цилиндра 5 проходит слой адсорбента

2 десорбируя из него ранее извлеченный компонент, и покидает адсорбер через штуцер 8. Затем адсорбер вновь переключается на стадию адсорбцион3Q НОЙ Очистки.
