Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (51) 4 В 01 D 53/04.КГГОфьщ q

l3 g

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

%PAL, р0-.г;,.

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3806039/23-26 (22) 22.10.84 (46) 15.04.86. Бюл. Ф 14 (71) Уфимский нефтяной институт (72) Н.А.Самойлов (53) 66.074.7(088.8) (56) Авторское свидетельство СССР

Р 865355, кл. В 01 D 53/04, 1981. (54) (57) АДСОРБЕР, содержащий корпус с патрубками ввода и вывода газа и люками для загрузки и выгрузки адсорбента, внутри которого установлены нижняя горизонтальная решетка и верхняя решетка, выполненная B Форме

ÄÄSUÄÄ 1223976 A усеченного конуса, а между решетками засыпан адсорбент, о т л и ч аю шийся тем, что, с целью снижения энергозатрат за счет удаления паров и снижения гидравлического сопротивления, он снабжен трубчатым спиральным змеевиком, сопряженным верхней своей частью с верхней конической решеткой, а нижней частью заглубленным в слой адсорбента, приемником и патрубком отсоса паров, расположенными над верхней конической решеткой, при этом приемник выполнен в виде усеченного конуса, переходящего в цилиндр.

f223976

Составитель 3.Александрова

Техред Г.Гербер Корректор В.Синицкая

Редактор М.Дылын

Заказ 1860/7 Тираж 663 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Изобретение относится к адсорбционной технике и может быть использовано в химической промышленности при низкотемпературном разделении газов.

Цель изобретения — снижение энергозатрат эа счет удаления паров и снижение гидравлического сопротивления.

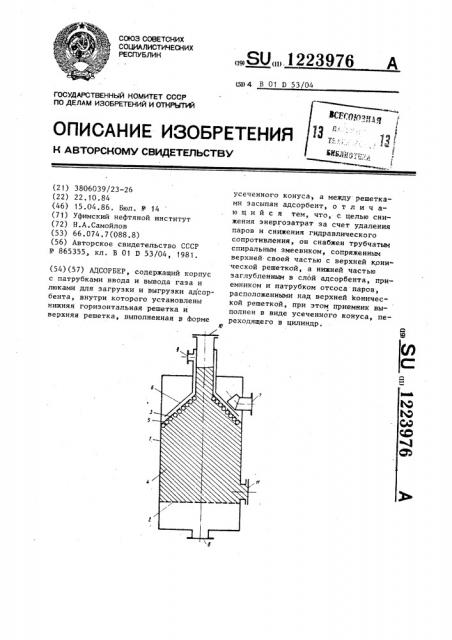

На чертеже представлен адсорбер, продольный разрез.

Адсорбер содержит корпус 1, ниж нюю горизонтальную решетку 2 и верхнюю коническую решетку 3, между которыми расположен слой адсорбента 4, трубчатый спиральный змеевик 5,сопряженный верхней своей частью с верхней конической решеткой 3, а нижней частью заглубленный в слой адсорбента 4, приемник 6, патрубки ввода 7 и вывода 8 газа, патрубок отсоса паров 9, люки загрузки 10 и выгрузки

11 адсорбента.

Адсорбер работает следующим образом.

Разделяемый на. адсорбенте 4 исходный газ, содержащий в силу низких температур адсорбционного процесса кристаллы диоксида углерода, поступает в адсорбер по патрубку 7, проходит верхнюю коническую решетку 3, слой адсорбента 4, нижнюю горизонталь ную решетку 2 и покидает адсорбер через патрубок 8. Кристаллы диоксида углерода осаждаются на поверхности верхней конической решетки 3 и забивают каналы между частицами адсорбента в части слоя, непосредственно прилегающего к верхней конической решетке, что вызывает повышение гидравлического сопротивления и резкий рост энергозатрат на продавливание разделяемого газа через слой адсорбента 4.

1О По сигналу датчика давления (на чертеже не показан) в спиральный змеевик подается теплоноситель, например горячий газ, и включается система отсоса паров диоксида углерода, под15 ключенная к патрубку 9. В результате кратковременной подачи теплоносителя диоксид углерода, осевший на верхней конической решетке 3 и в прилегающем к ней слое адсорбента 4 ис26 паряется, пары диоксида углерода отсасываются через приемник (при этом захватывается незначительное количество исходного газа) и отправляются в систему вымораживания диоксида yr25 лерода, иэ которой исходный газ вновь подается в адсорбер. По сигналу датчика давления и снижении потерь напора при прохождении газа через слой адсорбента 4 отключают подачу теплонозо сителя в спиральный змеевик 5 и систему отсоса диоксида углерода. После насыщения. адсорбента 4 извлекаемым компонентом адсорбер переключается на стадию регенерации, например, про" дувкой слоя в противотоке с исходным сырьем горячим сухим воздухом.
