Способ автоматического управления осадительной центрифугой

Способ автоматического управления осадительной центрифугой

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУ6ЛИН

1511 4 В 04 В 13/00

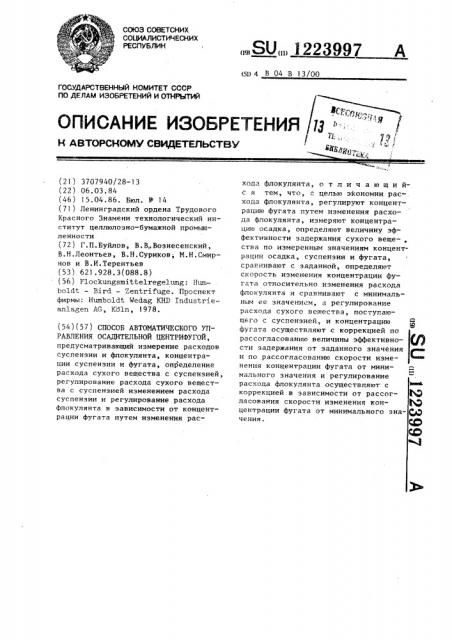

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H ABTOPCHOMV СВИДЕТЕЛЬСТВУ вГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЭО6РЕТЕНИЙ И ОТНРЫТИЙ (21) 3707940/28-13 (22) 06.03.84 (46) 15.04.86. Бюл. У 14 (71) Ленинградский ордена Трудового

Красного Знамени технологический институт целлюлозно-бумажной промьппленности (72) Г.П.Буйлов, В.В,.Вознесенский, В.Н.Леонтьев, В.Н.Суриков; М.Н.Смирнов и В.И.Терентьев (53) 62).928.3(088.8) (56) Flockungsmittelregelung: Humboldt — Bird — Zentrifuge. Проспект фирмы: Humboldt Wedag KHD Industrieanlagen AG, Koln, !978. (54)(57) СПОСОБ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ОСАДИТЕЛЬНОЙ ЦЕНТРИФУГОЙ, предусматривающий измерение расходов суспенэии и флокулянта, концентрации суспензии и фугата, определение расхода сухого вещества с суспензией, регулирование расхода сухого вещест— ва с суспензией изменением расхода суспенэии и регулирование расхода флокулянта в зависимости от концентрации фугата путем изменения рас„„SU„„1223997 А хода флокулянта, о т л и ч а ю щ и йс я тем, что, с целью экономии рас-. хода флокулянта, регулируют концентрацию фугата путем изменения расхода флокулянта, измеряют концентрацию осадка, определяют величину эффективности задержания сухого веще- . ства по измеренным значениям концентрации осадка, суспензии и фугата, сравнивают с заданной, определяют скорость изменения концентрации фугата относительно изменения расхода флокулянта и сравнивают с минимальным ее значением, а регулирование расхода сухого вещества, поступающего с суспензией, и концентрацию фугата осуществляют с коррекцией по рассогласование величине эффективно- Q) сти задержания от заданного значения и по рассогласованию скорости изменения концентрации фугата от минимального значения и регулирование расхода флокулянта осуществляют с коррекцией в зависимости от рассог- ЬД ласования скорости изменения кон- ф центрации фугата от минимального эна- ©ф чения. CO

1223997 менения концентрации фугата отпосительно изменения расхода флокулянта по формуле где С (n) и G „ (nj — соответственно концентрация фугата и расход флокулянта в момент времени fn);

C (n-1) и G Ä(n-I) — те же величины,но в момент

Времени fn-lj .

Сигнал относительной скорости изменения концентрации фугата с выхода блока 16 поступает на блок 17, в котором вычисляется разность между минимальным значением относительной скорости изменения концентрации фугата (— ---) шж, задаваемым эадатчиком С р 6 уа

18, и вычисленным значением относительной скорости.

Сигнал разности между. заданным и вычисленным значениями эффективности задержания аЕ с выхода блока 15 через блоки 21 и 23 отключения поступает на блоки 19 и 20 определения корректирующих воздействий. В блоке

19 формируется корректирующее воздействие ь Оц, для регулирования расхода сухого вещества с суспензией по формуле

С,— С, 40 =С Сс ЬЕ

>N 5Q4 С с С вЂ” С

ОС

В блоке 20 формируется корректиру— ющее воздействие для регулирования концентрации фугата по формуле

2 (С вЂ” Се)

1)4

Эти корректирующие воздействия поступают на соответствующие регуляторы 9 и 11 соответственно расхода сухого вещества с суспенэией и концентрации фугата. Сигнал разности заданной и вычисленной относительных скоростей изменения концентрации фугата с выхода блока 17 поступает на блок 24 позиционного управления, управляющий блоками.21, 22 и 23 отключения..

Если эта разность больше некоторой заданной величины, то отключается подача корректирующего воздейст- . вия на регулятор 9 и включается подача корректирующих воздействий на регуляторы 10 и ll. В противоположном случае отключаются подачи корректирующих воздействий на регуляторы 1О и II и включается подача корректирующего воздействия на регулятор 9 °!

223997
