Спиральный гидроциклон для очистки воды от нефти

Спиральный гидроциклон для очистки воды от нефти

Иллюстрации

Показать все

Реферат

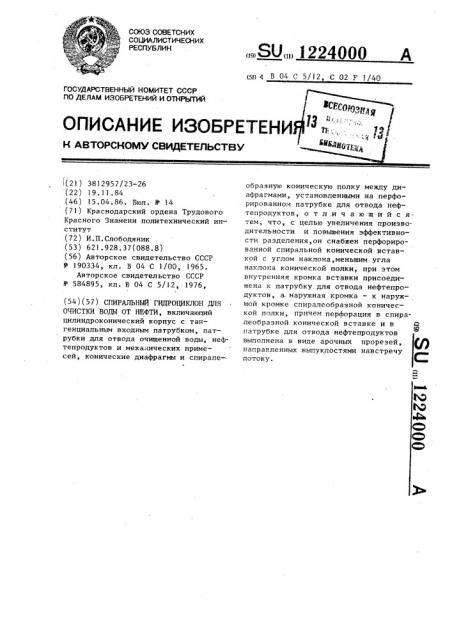

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

„„SU„„ I 224000 A (51) 4 В 04 С 5/!2, С 02 F 1/40

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

@СЕСЕ...Р, ОПИСАНИЕ ИЗОБРЕТЕНИ :-.:;::,",. ц/

Н ABTOPCHGIVIY СВИДЕТЕЛЬСТВУ " ио к, (54) (57) СПИРАЛЬНЫИ ГИДРОЦИКЛОН ДЛЧ

ОЧИСТКИ ВОДЫ ОТ НЕФТИ, включаюций цилиндроконический корпус с тангенциальным входным патрубком, патрубки для отвода очищенной воды, нефтепродуктов и механических примесей, конические диафрагмы и спиралеi(21) 3812957/23-26 (22) 19.11.84 (46) 15.04.86. Бюл. К 14 (71) Краснодарский ордена Трудового

Красного Знамени политехнический институт (72) И.П.Слободяник (53) 621.928.37(088 ° 8) (56) Авторское свидетельство СССР

Р 190334, кл. В 04 С I/00, 1965.

Авторское свидетельство СССР й- 584895, кл. В 04 С 5/12, 1976, образную коническую полку между диафрагмами, установленными на перфорированном патрубке для отвода нефтепродуктов, о т л .и ч а ю шийся тем, что, с целью увеличения производительности и повышения эффективности разделения,он снабжен перфорированной спиральной конической вставкой с углом наклона, меньшим угла наклона конической полки, при этом внутренняя кромка вставки присоединена к патрубку для отвода нефтепродуктов, а. наружная кромка — к наружной кромке спиралеобразной конической полки, причем перфорация в спиралеобразной конической вставке и в с с0 патрубке для отвода нефтепродуктов выполнена в виде арочных прорезей, направленных выпуклостями навстречу потоку.

i 22 4000

Изобретение относится к устройс : вам для очистки сточных вод от нефти и нефтепродуктов в поле центробежных сил инерции и может быть использовано в нефтяной, нефтеперерабатывающей и других отраслях промышленности.

Целью изобретения является увеличение проиэьодительности и повышение эффективности разделения. 10

На фиг.1 изображен спиральный гидроциклон, разрез; на фиг.2 — сечение А-А на фиг.l на фиг.3 — разрез Б-Б на фиг.2; на фиг.4 — разрез

В-B на фиг.2. 15

Спиральный гидроциклон включает цилиндроконический корпус 1, конические диафрагмы 2, между которыми размещены спиралеобразная коническая полка 3 и перфорированная спиралеобразная коническая вс-авка 4 с арочными прорезями 5, причем вставка 4 установлена под спиралеобразной конической полкой 3 с углом наклона, мень

IIIe угла наклона полки 3. В централь- 25 ной части корпуса 1 установлен патрубок 6 отвода нефтепродуктов с перфорацией в в;1де арочных прорезей 7, при этом арочные прорези 5 и 7 вы-. полнены выпуклостями навстречу пото- З0 ку. Для подачи сточных вод в нижней части корпуса 1 установлен тангенциальный входной патрубок 8. Отвод очищенной воды и механических примесей осуществляется через патрубки 9 и 10., Спиральный гндроциклон для очистки воды от нефти работает следующим образом.

Сточная вода подается в нижнюю часть цилиндроконического корпуса.1 спирального гидроциклона через тангенциальный питающий патрубок 8 под давлением и закручивается. Под действием центробежных сил инерции более тяжелые частицы механических приме-. сей отбрасываются к стенкам корпуса

1 и опускаются к патрубку 10, откуда выгр "жаются. В основном потоке жидкости, поднимающемся по спиральной траектории в верхнюю часть гидроциклона, происходит расслоение

-"II .темы В соответствии с удаль ым весом разцеляемьгх продуктов, прин и более легкая фаза, обогащенная нефтью,, концентриру тся в гриосевой области у патрубха 6 для отвода нефтепродуктов и через арочные прорези 7 попадает в его внутреннюю зону.

- При восходящем течении жидкости лод спиральной конической prcTGBKQH

4 образуется слой из всплывших нефтепродуктов, которые вместе с частью сточных вод постоянно отводятся через прорези 5 в пространство между конической полкой 3 и вставкой 4.

Поскольку с: орость течения потока в этой зоне на порядок ниже, чем в основном канале„ в нем происходит интенсивньп процесс коалесценции диспергированных капель нефти и окончательное их отделение от воды под действием преимущественно гравитационных ил. Обогащенная нефтью фаза также поступает в патрубок 6 для отвода нефтепродуктов через прорези 7. Выполнение арочных прорезей 7 выпуклостями навстречу потоку способствует закручиванию поступающей жидкости внутри патрубка 6 и распределению воды в периферийной части, а нефти — в центральной его части. Постоянный приток легкой фазы из пространства между полкой 3 и вставкой 4 способствует расширению в патрубке 6 области, содержащей нефтепродукты, и, как следствие этого — постепенное вытеснение воды из патрубка 6. Верхняя и нижняя конические диафрагмы 2 предупреждают контакт очищенной воды, которая отводится из спирального гидроциклона через патрубок 9, с нефтепродуктами и удаляемыми механическими примесями.

Таким образом, создание в спиральном гидроциклоне двух областей разделения неоднородных систем типа жидкость — жидкость с различными ре:кимами течения пэзволяет увеличивать общую гроизэоднтельность таких аппаратов без снижения эффективности проведения процесса.

1224000!

224000
