Устройство для загрузки невулканизованных покрышек в форматоры-вулканизаторы

Устройство для загрузки невулканизованных покрышек в форматоры-вулканизаторы

Иллюстрации

Показать все

Реферат

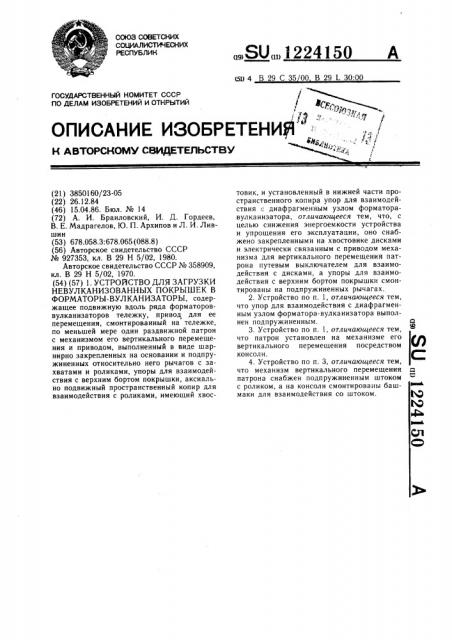

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИф:, ., /

Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ

4 . j; . и

4 (21) 3850160/23-05 (22) 26.12.84 (46) 15.04.86. Бюл. № 14 (72) А. И. Браиловский, И. Д. Гордеев, В. Е. Мадрагелов, Ю. П. Архипов и Л. И. Лившин (53) 678.058.3:678.065 (088.8) (56) Авторское свидетельство СССР № 927353, кл. В 29 Н 5/02, 1980.

Авторское свидетельство СССР № 358909, кл. В 29 Н 5/02, 1970. (54) (57) 1. УСТРО11СТВО ДЛЯ ЗАГРУЗКИ

НЕВУЛКАНИЗОВАННЪ|Х ПОКРЫШЕК В

ФОРМАТОРЫ-ВУЛКАНИЗАТОРЫ, содержащее подвижную вдоль ряда форматороввулканизаторов тележку, привод для ее перемещения, смонтированный на тележке, по меньшей мере один раздвижной патрон с механизмом его вертикального перемещения и приводом, выполненный в виде шарнирно закрепленных на основании и подпружиненных относительно него рычагов с захватами и роликами, упоры для взаимодействия с верхним бортом покрышки, аксиально подвижный пространственный копир для взаимодействия с роликами, имеющий хвос„,SU„„1224150 А (50 4 В 29 С 35 00 В 29 L 30:00 товик, и установленный в нижней части пространственного копира упор для взаимодействия с диафрагменным узлом форматоравулканизатора, отличающееся тем, что, с целью снижения энергоемкости устройства и упрощения его эксплуатации, оно снабжено закрепленными на хвостовике дисками и электрически связанным с приводом механизма для вертикального перемещения патрона путевым выключателем для взаимодействия с дисками, а упоры для взаимодействия с верхним бортом покрышки смонтированы на подпружиненных рычагах.

2. Устройство по п. 1, отличающееся тем, что упор для взаимодействия с диафрагменным узлом форматора-вулканизатора выполнен подпружиненным. Р

3. Устройство по п. 1, отличающееся тем, что патрон установлен на механизме его фр вертикального перемещения посредством %Ф Ф консоли.

4. Устройство по п. 3, отличающееся тем, что механизм вертикального перемещения д патрона снабжен подпружиненным штоком с роликом, а на консоли смонтированы башмаки для взаимодействия со штоком. К)

Ю оР

СЛ

СР

1224150

Изобретение относится к производству. пневматических шин, а именно к устройствам для загрузки невулканизованных покрышек в форматоры-вулканизаторы.

Цель изобретения — снижение энергоемкости устройства и упрощение его эксплуатации.

На фиг. 1 показано устройство для загрузки невулканизированных покрышек в форматоры-вулканизаторы; на фиг. 2 — патрон на поворотной консоли в момент, предшествующий захвату покрышки; на фиг. 3— то же, после захвата покрышки; на фиг. 4— вид А на фиг. 2; на фиг. 5 — разрез Б-Б на фиг. 2.

Устройство содержит подвижную вдоль ряда форматоров-вулканизаторов (не показаны) тележку 1, привод для ее перемещения, смонтированный на тележке 1, по меньшей мере один раздвижной патрон 2 с механизмом 3 его вертикального перемещения и приводом 4, выполненным в виде шарнирно закрепленных на основании 5 и подпружиненных пружинами 6 относительно основания 5 рычагов 7 с захватами 8 и роликами 9, На рычагах 7 жестко закреплены упоры 10 с антиадгезивным покрытием 11 для взаимодействия с верхним бортом покрышки.

Устройство содержит также аксиально подвижный пространственный копир 12 для взаимодействия с роликами 9. Копир 12 имеет хвостовик, на котором закреплены диски 13.

В нижней части копира 12 установлен подпружиненный упор 14 для взаимодействия с диафрагменным узлом форматора-вулканизатора.

Механизм 3 вертикального перемещения патрона 2 выполнен в виде связанных верхней 15 и нижней 16 траверсами контрштоков 17 и зубчатой рейки 18, входящей в зацепление с шестерней 19 на валу редуктора 20, передающего момент электродвигателя 21 привода 4.

Патрон 2 установлен на механизме 4 посредством консоли 22, которая смонтирована с возможностью поворота вокруг вертикальной оси 23 в подшипниковом узле.

С консолью 22 жестко связан диск 24, на котором закреплены башмаки 25 для:.аимодействия с подпружиненным штоком 26, смонтированным на нижней траверсе 16 механизма 3.

Диски 13 взаимодействуют с путевым выключателем 27, введенным в цепь управления приводом 4.

Тележка 1 имеет холостые 28 и приводные 29 катки.

Работа устройства осуществляется следующим образом.

В исходном положении патрон 2 находится над покрышкой 30 соосно последней, копир 12 — в верхнем положении, ролики 9 контактируют с нижней частью пространственного копира 12. Привод 4 опускает патрон 2 в полость покрышки 30, при этом за счет взаимодействия упоров 10 с верхним бортом покрышки 30 рычаги 7 поворачиваются, освобождая пространственный копир 12, перемещающийся под соответственным весом вниз. В нижнем положении копира 12 ролики 9 контактируют с верхней его частью, рычаги 7 фиксируются в этом положении, одновременно верхний из дисков 13 воздействует на путевой выключатель 27, выдающий команду на подъем патрона 2. Таким образом, осуществляется за2 хват покрышки 30 патроном 2.

Далее консоль 22 поворачивается в положение, при котором патрон 2 с покрышкой устанавливается в положение, соосное с диафрагменным узлом форматора-вулканизатора (не показан). Это положение консоли фиксируется за счет взаимодействия подпружиненного штока 25 с башмаком 24. При опускании патрона 2 на диафрагменный узел осуществляется взаимодействие подпружиненного штока 25 со штоком диафрагменного узла (не показан), пространственный копир 12 перемещается вверх, рычаги 7 поворачиваются, освобождают лежащую верхним бортом на захватах 8 покрышку 30, одновременно нижниЙ из дисков 13 воздействует

40 на путевой выключатель 27, консоль 22 с патроном 2 поднимается вверх, а покрышка 30 сбрасывается на диафрагму форматоравулканизатора. Далее цикл повторяется.

12241=0

4rue. 1

1224150 фиг Я

Б-Б
