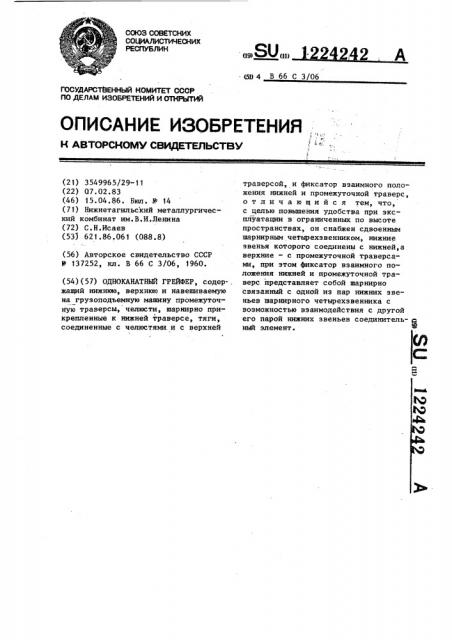

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTHA (21) 3549965/29-11 (22) 07.02.83 (46) 15.04.86. Вюл. У 14 (71) Нижнетагильский металлургический комбинат им.В.И.Ленина (72) С.Н.Исаев (53) 621.86.061 (088.8) (56) Авторское свидетельство СССР

Ф 137252, кл. В 66 С 3/06, 1960. (54) (57) ОДНОКАНАТНЫЙ ГРЕЙФЕР, содер-, жащий нижнюю, верхнюю и навешиваемую на грузоподъемную машину промежуточНую траверсы, челюсти, шарнирно прикрепленные к нижней траверсе, тяги, соединенные с челюстями.и с верхней

09) (l1)

2 А траверсой, и фиксатор взаимного положения нижней и промежуточной траверс, отличающийся тем, что, с целью повышения удобства при эксплуатации в ограниченных по высоте пространствах, он снабжен сдвоенным шарнирным четырехзвенником, нижние звенья которого соединены с нижней,а верхние — с промежуточной траверсами, при этом фиксатор взаимного положения нижней и промежуточной траверс представляет собой шарнирно связанный с одной из пар нижних звеньев шарнирного четырехзвенника с воэможностью взаимодействия с другой его парой нижних звеньев соединитель- д

® ный элемент.

50

1 1224

Изобретение относится к подъемнотранспортной технике и может быть использовано при перегрузочных работах, в частности при работах в ограниченных по высоте пространствах.

Цель изобретения — повышение удобства в эксплуатации в стесненных условиях.

На фиг. 1 дан одноканатный грейфер, общий вид; на фиг. 2 — то же, вид сбоку; на фиг. 3 — одноканатный грейфер с раскрытыми челюстями и рае зомкнутым механизмом фиксации; на фиг. 4 — то же, с замкнутым механизмом фиксации; на фиг. 5 — грейфер с закрытыми челюстями и замкнутым механизмом фиксации; на фиг. 6 — то же, с разомкнутым механизмом фиксации °

Грейфер (фиг. 1 и .2) содержит нижнюю 1, промежут очную. 2 и верхнюю

3 траверсы, челюсти 4, шарнирно прикрепленные к нижней траверсе 1, тяги 5, соединяющие челюсти 4 с верхней траверсой 3, сдвоенный шарнирный 25 четырехзвенник, две пары нижних звеньев 6 и 7 которого соединены с нижней траверсой 1, а две пары верхних звеньев 8 и 9 — с промежуточной траверсой 2, и устройство для фиксации взаимного расположения нижней 1 и промежуточной 2 траверс. Укаэанное устройство включает в себя скобу 10, шарнирно соединенную посредством оси

11 с парой нижних звеньев 6 четырех35 звенника, переключатель 12, шарнирно укрепленный на головке скобы 10, и палец 13, размещенный на паре нижних звеньев 7 четырехзвенника. Верхняя траверса 3 выполнена в виде двух дугообразных элементов, Грейфер с помощью серьги 14, закрепленной на промежуточной траверсе 2, навешивается на крюк 15 крана.

Устройство работает следующим образом.

Грейфер с раскрытыми челюстями 4 опускают до соприкосновения кромок челюстей 4 с материалом. Промежуточная траверса 2 находится во взаимодействии с элементами 14. Палец 13 при этом располагается в зеве скобы 10. Затем крюк 15 крана опускают далее, промежуточная траверса 2 выходит из взаимодействия с элемента242 ми 14, пары нижних звеньев 6 и 7 расходятся в противоположные стороны до тех пор, пока верхние звенья

8 и 9 четырехзвенника не примут горизонтальное положение. При этом палец 13 взаимодействует с рабочей поверхностью переключателя 12, поворачивает скобу 10 вокруг оси 11, и звенья четырехзвенника оказываются в расфиксированном состоянии. При дальнейшем опускании крюка 15 крана пары нижних звеньев 6 и 7 начинают сходиться, при этом палец 13 поворачивает переключатель 12 и входит в зев скобы 10. После этого крюк 15 крана поднимают, пары нижних звеньев б и 7 расходятся до того момента, пока палец 13 не упрется в рабочую поверхность скобы 10. Взаимное расположение траверс 1 и 2 оказывается зафиксированным, и челюсти 4 при дальнейшем подъеме крюка 15 крана начинают смыкаться, зачерпывая материал.

Заполненный грейфер перемещают к месту разгрузки и опускают на материал. Крюк 15 крана опускают, при этом пары нижних звеньев б и 7 начинают сходиться, палец 13 перемещается к противоположной стенке зева скобы 10, позволяя переключателю 12 опуститься в исходное положение. Затем крюк 15 крана поднимают, и пара нижних звеньев 6 и 7 расходится в стороны до тех пор, пока верхние звенья 8 и 9 четырехзвенника не примут горизонтального положения. При этом палец 13 взаимодействует с рабочей поверхностью переключателя 12, скоба 10 поворачивается вокруг оси

11 и звенья четырехзвенника оказываются в расфиксированном состоянии °

При дальнейшем подъеме крюка 15 крана пары нижних звеньев 6 и 7 сходятся, палец 13 поворачивает переключатель 12, входит в зев скобы 10, перемещается к дальней стенке ее зева и повзоляет повернуться переключателю

12 в исходное положение.Траверсы 1 и

2 оказываются расфиксированными относительно друг друга.При дальнейшем гГодъеме крюка 15 крана промежуточная траверса 2 взаимодействует с элементами 14, и челюсти 4 начинают раскрываться, освобождая грейфер от материала.

122 i242

puz 7

1224242

1224242
