Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„SU„„1224458

m 4 F 04 D 29/44

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ 15 . с\

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

llO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3796476/25-06 (22) 01.10.84 (46) 15.04.86. бюл. № 14 (71) Университет дружбы народов им. Патриса Лумумбы (72) Е. Н. Власов, С. А. Гаврилов и В. К. Мамаев (53) 621.515 (088.8) (56) Авторское свидетельство СССР № 830007, кл. F 04 D 1/00, 1979. (54) (57) ЛОПАТОЧНЫЙ ДИФФУЗОР

ЦЕНТРОбЕЖНОГО КОМПРЕССОРА, содержащий боковые стенки и лопатки, установленные между ними с неравномерным в окружном направлении угловым шагом, отличающийся тем, что, с целью снижения уровня шума, угловой шаг а; лопаток определяется из уравнения а; = - - А сов(— 1), 2п, 2л. где Z — число лопаток;

А — амплитуда неравномерности углового шага;

1 — порядко вы и номер л оп атки.

1224458 а; = — + Acos (— i), 2л 2 .

Составитель P. Данилов

Техред И. Верес Корректор Л. Пилипенко

Тираж 586 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и о крытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП <<Патент», г. Ужгород, ул. Проектная, 4

Редактор М. Петрова

Заказ 1904/3l

Изобретение относится к компрессоростроению и может быть использовано в лопаточных диффузорах центробежных компрессоров.

Цель изобретения — снижение уровня шума.

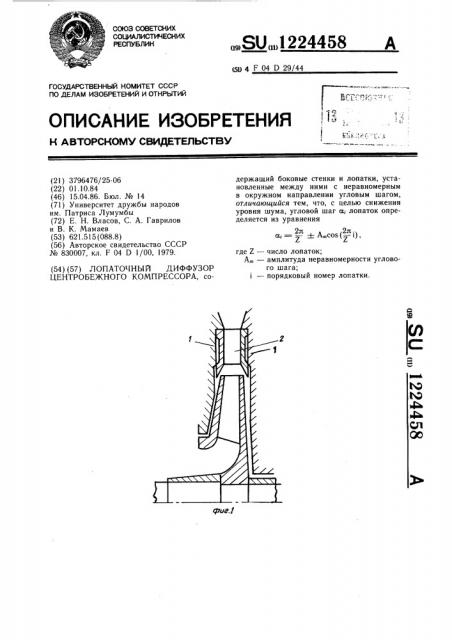

На фиг. 1 представлен диффузор, меридиональный разрез; на фиг 2 — то же, попе. речный разрез.

Лопаточный диффузор центробежного компрессора содержит боковые стенки 1 и лопатки 2, установленные между ними с неравномерным в окружном направлении угловым шагом а;, который определяется из уравнения где Z — число лопаток;

А — амплитуда неравномерности углового шага;

i — порядковый номер лопатки 2.

Диффузор работает следующим образом.

При обтекании рабочим телом лопаток 2 на передних возникают переменные силы, вызывающие сиренный шум. Значительное снижение суммарного уровня шума осуществляется за счет указанной расфазировки звуковых волн в окружном направлении.
