Реферат



СОЮЗ СОВЕТСХИХ

СОцИАлистичесхих

РЕСПУБЛИХ (511 4 F 04 D 35/00, F 04 В 43 12 с

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОсудАРстВенный нОмитет сссР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3779764/25-06 (22) 14.08.84 (46) 15.04.86. Бюл. № 14 (71) Ордена Трудового Красного Знамени институт металлургии и обогащения

АН КазССР (72) Н. К. Надиров, M. С. Сагов, Н. Изимов и О. И. Потешкина (53) 621.684.4 (088.8) (56) Авторское свидетельство СССР № 844816, кл. F 04 В 43/12, 1979.

„„5U„„1224459 A (54) (57) НАСОС ПЕРИСТАЛЬТИЧЕСКОГО ТИПА, содержащий корпус, кольцевой ротор с волнообразными выступами и впадинами и эластичную насосную трубку, установленную между корпусом и ротором, отличающийся тем, что, с целью повышения эффективности работы, ротор установлен с внешней стороны от насосной трубки, а волнообразные выступы и впадины размещены на внутренней поверхности ротора, причем вершины выступов смещены в направлении вращения ротора относительно середины расстояния между вершинами соседних впадин.

1224459

Составитель В. Грузинов

Редактор М. Петрова Техред И. Верес Корректор А. Ференц

За каз 1904/31 Тираж 586 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент>, г. Ужгород. ул. Проектная, 4

Изобретение относится к насосостроению, касается насосов перистальтического типа с волновым движением рабочего органа и может быть использовано в различных отраслях народного хозяйства для перекачки текучих сред.

Цель изобретения — повышение эффективности работы насоса.

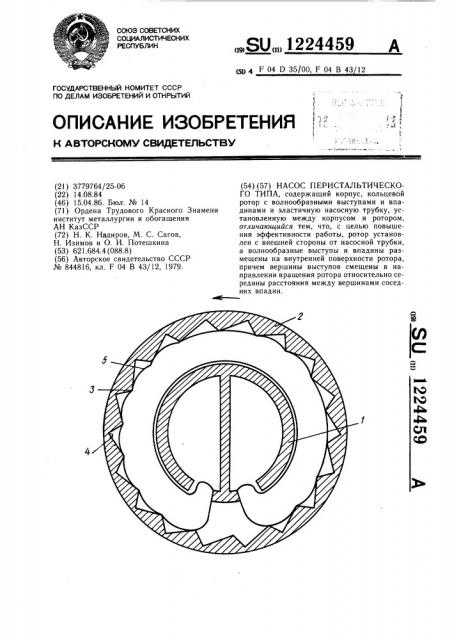

На чертеже показан предлагаемый насос.

Насос содержит корпус 1, кольцевой ротор 2 с волнообразными выступами 3 и впадинами 4 и эластичную насосную трубку 5, установленную между корпусом 1 и ротором 2. Последний установлен с внешней стороны от насосной трубки 5, а волнообразные выступы 3 и впадины 4 размещены на внутренней поверхности ротора 2, причем вершины выступов 3 смещены в направлении вращения ротора 2 относительно середины расстояния между вершинами соседних впадин 4.

При вращении ротора 2 он выступами 3 воздействует на эластичную трубку 5, возбуждая в ней волновую деформацию.

Под действием этой деформации перекачиваемая среда начинает перемещаться по трубке 5 в сторону вращения ротора 2 (к потребителю). Под действием центробежных сил со стороны перекачиваемой среды наружная стенка трубки 5 вдавливается во впадины 4 ротора 2. При этом повышает10 ся амплитуда волновой деформации и скорость течения перекачиваемой среды. Это в свою очередь приводит к дополнительному повышению центробежных сил.

Таким образом обеспечивается надежное прижатие трубки 5 к выступам 3 и впа15 динам 4 ротора 2 и повышается эффективность работы насоса. Дополнительное повышение эффективности достигается смещением выступов 3 в сторону вращения ротора 2, что обеспечивает направленное воздействие ротора 2 на перекачиваемую среду.
