Реферат



СОЮЗ СОВЕТСХИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ASTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3720320/24-06 (22) 06.01.84 (46) 15.04.86. Бюл.В 14 (71) Белгородский завод энергетического машиностроения им.60-летия

Союза ССР (72) E.В.Аронов, В.Н.Закривидорога и С.А.Егоренков (53) 621.187.124(088.8) (56) Патент США 11 - 4089304, кл. 122-412, опублик.1978. (54)(57) ДЕАЭРАЦИОННО-ПИТАТЕ11ЬНАЯ

УСТАНОВКА, содержащая деаэратор, теглообменник, подключенный к деаэра„„Я0„„1224502 А (5D 4 F 22 D 1/50 С 02 F 1/20 тору по химочищенной и деаэрированной воде, питательной и сетевой трубопроводы, о т л и ч а ю щ а я— с я тем, что, с целью повьппения эффективности работы, установка дополнительно снабжена питательньпи баком с размещенным в нем гидрозатвором, причем трубопровод отвода деаэрированной воды подключен к баку через гидрозатвор, бак в нижней части подключен к питательному и сетевому трубопроводам, а в верхней части — к сетевому трубопроводу от потребителя.

Составитель Н.Заикина

Редактор Л.Веселовская Техред И.Верес Корректор А. Тяско

Заказ 1908/33

Тираж 399 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Производственно-полиграфическое предприятие, г.Ужгород, ул.Проектная,4

Изобретение относится к теплоэнергетике и может быть использовано, например, в передвижных котельных установках, Целью изобретения является повьш ение эффективности работы деаэрационно-питательной установке.

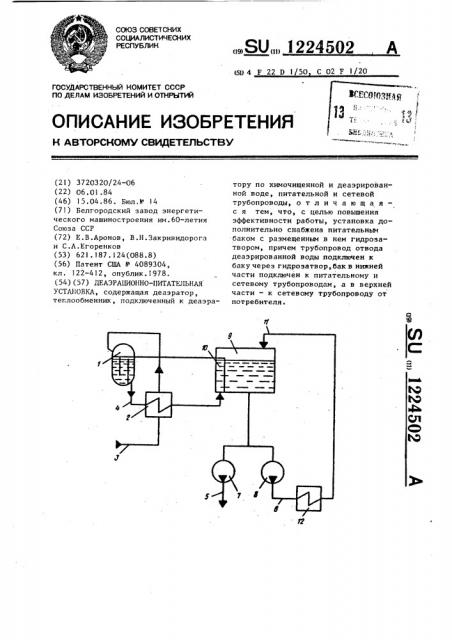

На чертеже приведена принципиальная схема установки.

Деаэрационно-питательная установка содержит деаэратор 1, теплообменник 2, подключенный к деаэратору 1 по химочищенной и деаэрированной воде трубопроводами 3 и 4 соответственно, и питательный 5 и сетевой 6 трубопроводы с насосами 7 и 8 соответственно. Установка дополнительно снабжена питательным баком 9 с размещенным в нем гидрозатвором 10, причем трубопровод 4 деаэрированной воды подключен к баку 9 через гидрозатвор 10, бак 9 в нижней части подключен к питательному 5 и сетевому 6 трубопроводам, а в верхней части — к сетевому трубопроводу ll от потребителя 12.

Деаэрационная установка работает следующим образом.

Химочищенная вода по трубопроводу 3 направляется в теплообменник

2 и из него поступает на деаэратор

224502 3

1, из которого деаэриронанная вода отводится по трубопроводу 4 к тепло обменнику 2, охлаждается в нем на необходимую величину, отдавая тепло химочищенной воде, и дальше направляется через гидрозатвор 10 в питательный бак 9. При этом расходы химочищенной и деаэрированной воды, протекающие через теплообменник 2 и их температуры на входе в него постоянны.

Из питательного бака 9 часть воды по трубопроводу 5 направляется на питание паровых котлов (не пока13 заны), а другая часть — по трубопроводу 6 к потребителю 12 и от него по трубопроводу 11 возвращается в питательный бак 9.

Постоянство расходов химочищен20 ной и деаэрированной воды через теплообменник и их температур на входе в него обеспечивает постоянство температуры деаэрированной воды на выходе из теплообменника на

25 всех режимах работы установки, что, в свою очередь, обеспечивает гарантированное снижение температуры воды перед насосами, исключает возможность возникновения в них кавитащ ционных явлений и повышает надежность работы установки.
