Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4 F 23 0 17/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ 13,.

° т (!

Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3771607/24-06 (22) 20.07.84 (46) 15.04.86. Бюл.1Ф 14 (71) Производственно-техническое предприятие Специализированного треста Укрэнергочермет" (?2) Н.И.Утенков и И.И.Чариков (53) 662.951(088.8) .(56) Авторское свидетельство СССР

У 798417, кл. F 23 D 17/00, 1976. (54)(57) КОМБИНИРОВАННАЯ ГОРЕЛКА, содержащая корпус, коаксиально размещенные в нем центральную и периферийную трубы для подачи соответственно первичного и вторичного воздуха, кольцевой газовый коллектор, размещенный в канале между трубами и снабженный соплами, и ма„„SU„„1224506 А зутную форсунку, о т л и ч а ю— щ а я с я тем, что, с целью повыщения качества сжигания топлива и эксплуатационной надежности, горелка дополнительно содержит трубу для подачи пыли высокой концентрации, введенную в центральную трубу, и запальную форсунку, причем обе форсунки размещены в канале между трубами в одной горизонтальной плоскости, сопла газового коллектора размещены в его нижней части под yr0 лом 30 к вертикали, на внутренней боковой стенке периферийной трубы выполнены вентиляционные окна, а сопла газового коллектора и мазутная форсунка установлены с возможностью продольного перемещения.

1 1224506 3

Изобретение относится к горелочным устройствам и может быть использовано в паровых котлах тепловых электрических станций, работающих на низкосортном твердом топливе с подсветкой природным газом или мазутом.

Целью изобретения является повышение качества сжигания топлива и эксплуатационной надежности.

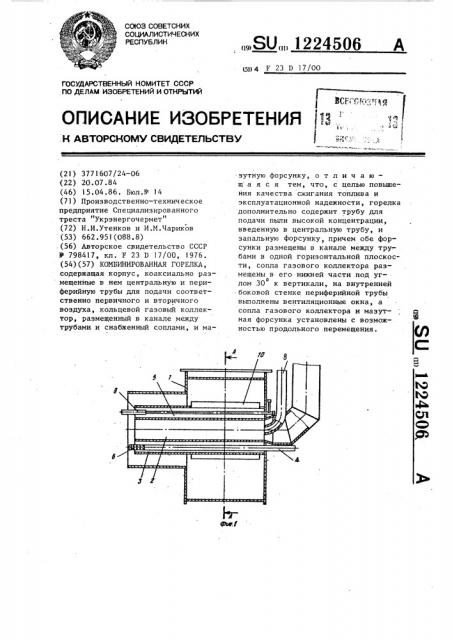

На фиг.! представлена горелка, продольный разрез; на фиг.2 — разрез А-А на фиг.1.

Комбинированная горелка содержит корпус 1 с улиточным завихрителем, коаксиально размещенные в корпусе 1 центральную 2 и периферийную 3 трубы для подачи первичного и вторичного воздуха соответственно, кольцевой газовый коллектор 4, размещенный в канале 5 между трубами 2 и 3 и снабженный соплами 6, и мазутную форсунку 7.

Горелка дополнительно содержит трубу 8 для подачи пыли высокой концентрации, введенную в центральную трубу 2, и запальную форсунку 9.

Обе форсунки 7 и 9 размещены в канале 5 между трубами 2 и 3 в одной горизонтальной плоскости.

Сопла 6 газового коллектора 4 размещены в его нижней части под о углом 30 к вертикали. На внутренней боковой стенке периферийной трубы 3 выполнены вентиляционные окна 10. Сопла 6 газового коллектора

4 и мазутная форсунка 7 установлены с возможностью продольного перемещения с шагом (0,18-0,22)d, где d диаметр устья горелки.

Горелка работает следующим образом.

В центральную трубу 2 для подачи первичного воздуха по трубе 8 подается поток пыли высокой концентрации. В трубе 2 происходит приготовление аэросмеси перемешиванием потока первичного воздуха, движущегося со скоростью 18-25 м/с„ с потоком пыли высокой концентрации. На выходе из горелки ввиду изменения расхода первичного воздуха можно достичь необходимую концентрацию пыли в аэросмеси в зависимости от реакционной способности топлива.

Вторичный воздух подается по периферийной трубе 3 с,закруткой в улиточном эавихрителе. Вторичный возS

2S

ЭО

Э5

4$

И дух частично поступает через окна

10 для вентиляции канала 5 н подачи части воздуха к газовым соплам 6 и запальной форсунке 9. Природный газ . поступает по выдвижным газовым соплам 6 к срезу горелки, где происходит процесс смесеобразования.Розжиг горелки осуществляют запальной форсункой 9 на природном газе, а затем включают подачу пыли высокой концентрации. При работе с подсветкой природным газом мазутная форсунка 7 вдвйгается внутрь канала 5 на шаг перемещения (0,18-0,22)d, что предохраняет ее от воздействия высоких температур. Аналогичным образом работает горелочное устройство и при сжигании низкосортного твердого топлива с подсветкбй мазутом.

Ввод потока пыли высокой концентрации в начале канала первичного воздуха, движущегося со скоростью

18-25 м/с, позволяет произвести распыл высококонцентрированного потока пыли и обеспечить перемешивание топлива с первичным воздухом.

Качество распыла определяется лобовым сопротивлением. отдельных пыпинок.

Наружные слои прямоточного потока аэросмеси, выходящей из горелок, дополнительно перемешиваются за счет кинетической энергии закрученного потока вторичного воздуха, что поз- воляет создать необходимый угол раскрытия факела с целью обеспечения устойчивой рециркуляции газов к корню факела, а следовательно, устойчивого воспламенения низкосортного топлива. Это позволяет исключить зашлакование центральной трубы 2.

Газовые сопла 6, мазутная 7 и запальная 9 форсунки размещены в канале 5 между трубами 2 и 3 для йодачи первичного и вторичного воздуха по конструктивным соображениям. Расположение газовых сопел 6 под углом о о

30 к вертикали обеспечивает создание единого непересекающегося факела при подсветке природным газом на номинальной паропроизводительности котла при работе на низкосортном твердом топливе и минимальное значение тепловых потерь q и q

Таким образом, применение предлагаемого изобретения повышает качество сжигания топлива и эксплуатационную надежность горелки.

1 224506
