Тензорезисторный преобразователь перемещений

Тензорезисторный преобразователь перемещений

Иллюстрации

Показать все

Реферат



Изобретение относится к измерительной технике и может быть использовано для измерения упругих деформаций различных деталей в динамических и статических условиях. Делью изобретения ;является повышение точности путем уменьшения упругой реакции. Измеряемое перемещение, действуя на шток, вызывает сжатие пруятны. Сила сжатия пружины, пропорциональная измеряемому перемещению, прикладывается к середине Г-образного рычага, которьйЯпередает усилие на безосновный тензорезистор в Виде осевой силы растяжения. Необ ходнмая ширина диапазона измерений обеспечивается подбором соответствующей жесткости пружины. 1 ил. (Л С

C0tO3 COBE T CHHX

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (191 (И) q С 01 В 7/18 ф(1r 4 у э11 (Я

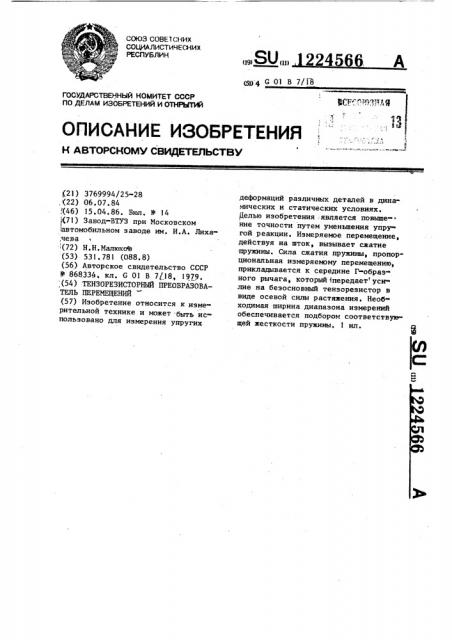

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ .В»

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНЯТИЙ (21) 3769994/25-28 ,(22) 06.07.84, (46) 15.04.86. Бюл. № 14 (71) Завод-ВТУЗ при Московском автомобильном заводе нм. И.А. Лиха,чева (72) Н.Н.Малюков (53) 531.781 (088.8) (56) Авторское свидетельство СССР № 868334. кл. G 01 В 7/18, 1979. (54) ТЕНЗОРЕЗИСТОРНЫЙ ПРЕОБРАЗОВАТЕЛЬ ПЕРЕМБЩЕНИЙ (57) Изобретение относится к измерительной технике и может быть использовано для измерения упругих деформаций различных деталей в динамических и статических условиях.

11елью изобретения является повышение точности путем уменьшения упру гой реакции. Измеряемое перемещение, действуя на шток, вызывает сжатие пружины. Сила сжатия пружины, пропорциональная измеряемому перемещению, прикладывается к середине Г-образного рычага, который 1передает усилие на безосновный тензорезистор в виде осевой силы растяжения. Необходимая ширина диапазона измерений обеспечивается подбором соответствую" щей жесткости пружины. 1 ил.

1224566

Необходимая ширина диапазона измерений обеспечивается подбором соответствующей жесткости пружины

1О 4 сжатия.

Ф.о р м у л а и з о б р е т е н и я

Тензорезисторный преобразователь перемещений работает следующим образом.

Измеряемое перемещение, действуя на шток 3, вызывает сжатие пружины

4. Сила сжатия пружины 4, пропорциональная измеряемому перемещению, прикладывается к середине Г-образ.ного рычага. 2, который передает усиСоставитель Т. Николаева

Редактор А. Огар Техред Н.Бонкало, Корректор М, Самборская

Заказ 1913/36 Тираж 670 Подписное

ВНИИ11И Государственного комитета СССР по делам изобретений и открытий!

13035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к измерительной технике и может быть использовано для измерения упругих деформаций различных деталей в динамических и статических условиях, Цель изобретения — повышение точности путем уменьшения упругой реакции.

На чертеже представлена принципиальная схема тензорезисторного преобразователя перемещений.

Тензорезисторный преобразователь перемещений содержит корпус i Гобразный рычаг 2, шарнирно связанный с корпусом 1, шток 3, пружину 4 сжатия и безосновный тензорезистор 5, закрепленный одним концом на корпусе 1, а другим на рычаге 2. лие на безосновный тензорезистор 5 в виде осевой силы растяжения. Вырабатываемый тензорезистором электрический сигнал пропорционален вели5 чине перемещения.

Тензорезисторный преобразователь перемещений, содержащий корпус с расположенными внутри него штоком и пружиной сжатия, жестко связанной сним,и тензорезистор, о т л ич а ю шийся тем, что, с целью повышения точности путем уменьше20 ния упругой реакции, он снабжен

Г-образным рычагом, большая сторона которого шарнирно связана с корпусом, пружина сжатия и шток расположены сооснО> тензорезистор выполнен безосновным, жестко соединен одним концом с меньшей стороной

Г-образного рычага, а вторым - с корпусом.
