Образец для определения температурных деформаций бетона

Образец для определения температурных деформаций бетона

Иллюстрации

Показать все

Реферат



Изобретение относится к измерительной технике и может быть использовано для определения температурных деформаций строительных материалов. Целью .изобретения является повьшение точности. Образец выполнен в виде стержня, в котором имеются отверстия, совмещенные со сферическими полостями . Для определения температурной деформации образец нагревают, а замер, деформаций производят с помощью оптического прибора, расположенного вне зоны нагрева образца. В качестве реперов используют кромки отверстий. Перед началом нагрева образца оптическим прибором определяют расстояние между кромками двух отверстий, находящихся на противоположных концах образца, а затем по мере изменения его температуры тем же прибором фиксируют изменение расстояния между реперами. Репер, обладающий свойством абсолютно черного тела, снижает возможность субъективной ощибки при снятии отсчета оптическим прибором, что повышает точность измерения . 3 ил. О)

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (!9) (11) (ц) 4 С 01 В 11/16

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬГГЮ

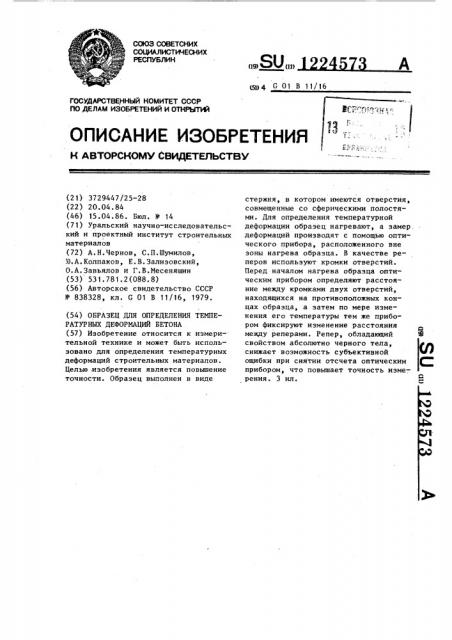

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3729447/25-28 (22) 20.04.84 (46) 15.04.86. Бюл. У 14 (71) Уральский научно-исследовательский и проектный институт строительных материалов (72) А.Н.Чернов, С.П.Шумилов, Ю.А.Колпаков, Е.В.Зализовский, О,А.Завьялов и Г.В.Месеняшин (53) 531. 781. 2 (088. 8) (56) Авторское свидетельство СССР

Ф 838328, кл. С Oi В 11/16, 1979. (54) ОБРАЗЕЦ ДЛЯ ОПРЕДЕЛЕНИЯ ТЕМПЕРАТУРНЫХ ДЕФОРМАЦИЙ БЕТОНА (57) Изобретение относится к измерительной технике и может быть использовано для определения температурных деформаций строительных материалов.

Целью .изобретения является повышение точности. Образец выполнен в виде стержня, в котором имеются отверстия, совмещенные со сферическими полостями. Для определения температурной деформации образец нагревают, а замер. деформаций производят с помощью оптического прибора, расположенного вне зоны нагрева образца. В качестве реперов используют кромки отверстий.

Перед началом нагрева образца оптическим прибором определяют расстояние между кромками двух отверстий, находящихся на противоположных концах образца, а затем по мере изменения его температуры тем же прибором фиксируют изменение расстояния между реперами. Репер, обладающий свойством абсолютно черного тела, снижает возможность субъективной ощибки при снятии отсчета оптическим прибором, что повышает точность измерения. 3 ил.

1224573 2 образца 1, а затем по мере изменения его температуры, тем же прибором фиксируют изменение расстояния между наблюдаемыми реперами и по полученным данным судят о температурных деформациях бетона.При этом репер, обладающий свойством абсолютно черного тела, снижает возможность субъективной ошибки при снятии отсчета оптическим прибором, а следовательно,повышает точность измерения

Фо рм ула и so бр ет ен ия

b-b РиРЯ

Составитель Т, Николаева

Редактор А. Огар Техред И.Попович Корректор М. Пожо г

Заказ 1938/37 Тираж 670 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к измерительной технике и может быть использовано для определения температурных деформаций строительных материалов.

Целью изобретения является повышение точности.

На фиг. 1 изображен образец для определения температурных деформаций бетона;на фиг. 2 — разрез А-А на фиг. 1; на фиг. 3 — разрез Б-Б на фиг. 1.

Образец 1 выполнен в виде стержня, в котором имеются отверстия 2, совмещенные со сферическими полостями 3.

Измерение с помощью образца осу- 1 ществляют следующим образом. для определения температурной деформации образец 1 нагревают,а замер деформаций проводят с помощью оптического прибора (не показан), расположенного 20 вне эоны нагрева, образца. В качест-. ве реперов используют кромки отверстий 2.

Перед началом нагрева образца оптическим прибором определяют расстояние 25 между кромкамидвух равных отверстий 2, находящихся напротивоположных концах

Образец для определения температурных деформаций бетона, выполненный в виде стержня с отверстиями, расположенными в стержне на базовом расстоянии друг от друга, о т л и— ч а ю шийся тем, что, с целью повышения точности, в образце на базовом расстоянии выполнены сферические полости с зачерненной внутренней поверхностью, каждая иэ которых сообщается с соответствующим отверстием, а диаметр каждой полости больше диаметра отверстия.
