И 122458

Кл4»сс ЗЙ, 5«1

8f, 5

СССР

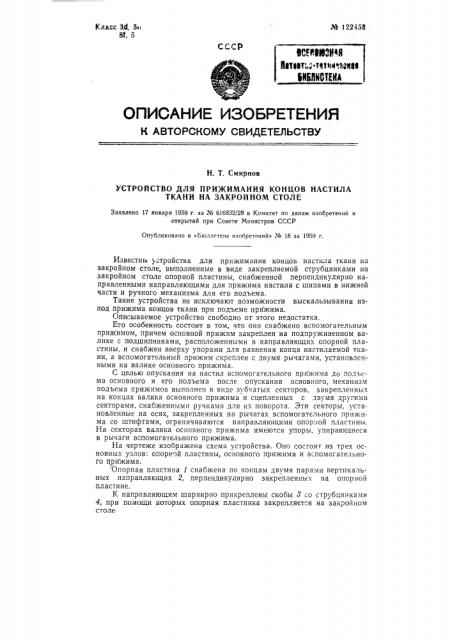

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Н. Т, Смирнов

УСТРОЙСТВО ДЛЯ ПРИ)КИМАНИЯ КОНЦОВ НАСТИЛА

ТКАНИ НА ЗАКРОЙНОМ СТОЛЕ

Заявлено 17 января 1959 г. за № 616832/28 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 18 за 1959 г.

Известны «устройства для прижимания концов настила ткани на закройном столе, выполненные в виде закрепляемой струбцинками на закройном столе опорной пластины, снабженной перпендикулярно направленными направляющими для прижима настила с шипами в нижней части и ручного механизма для его подъема.

Такие устройства не исключают возможности выскальзывания изпод прижима концов ткани при подъеме прижима.

Описываемое устройство свободно от этого недостатка.

Его особенность состоит в том, что оно снабжено вспомогательным прижимом, причем основной прижим закреплен на подпружиненном валике с подшипниками, расположенными в направляющих опорной пластины, и снабжен вверху упорами для равнения конца настилаемой ткани, а вспомогательный прижим,"креплен с двумя рычагами, установленными на валике основного прижима.

С целью опускания на настил вспомогательного прижима до подъема основного и его подъема после опускания основного, механизм подъема прижимов выполнен в виде зубчатых секторов, закрепленных на концах валика основного прижима и сцепленных с двумя другими секторами, снабженными ручками для их поворота. Эти секторы, установленные на осях, закрепленных на рычагах вспомогательного прижима со штифтами, ограничиваются направляющими опорной пластины.

На секторах валика основного прижима имеются упоры, упирающиеся в рычаги вспомогательного прижима.

На чертеже изображена схема устройства. Оно состоит из трех основных узлов: опорной пластины, основного прижима и вспомогательного при жима. Опорная пластина 1 снабжена по концам двумя парами вертикальных направляющих 2, перпендикулярно закрепленных на опорной пластине.

К направляющим шарнирно прикреплены скобы 8 со струбцинками

4, при помощи которых опорная пластинка закрепляется на закройном столе.

Основной прижим включает полый вал о, к которому снизу жестко прикреплена планка-прижим 6, несущая снизу шипы 7, а сверху — упоры 8. Полый вал 5 жестко соединен по концам с монтирова (HbIMH внутри него втулками 9, в которые заделаны концы пружин 10, вторые концы которых соединены с валиком 11, свободно проходящим внутри втулок

9, На каждой втулке 9 жестко закреплен зубчатый сектор 12.

Вспомогательный прижим включает пруток 18 с прикрепленными к нему по концам двумя рычагами 14, жестко установленными на валике

11, -la рычагах 14 укреплены зубчатые секторы lo, сцепленные с секторами 12 и снабженные ручками 16.

Подшипники валика 11 о,"новного прижима монтированы в направляющих 2 и могут вместе с валиком свободно перемещаться в них по вертикали. Бортики 17 предохраняют валик от продольного сдвига.

Для ограничения поворота вспомогательного прижима на рычагах

14 монтированы штифты 18 и 19, упирающиеся в краи. их положениях прижима в направляющие 2, а на зубчатых секторах 12 — упоры 20 для ограничения поворота основного прижима.

В исходном положении планка 6 основного прижима лежит на опорной пластине 1, а пруток 18 вспомогательного прижима поднят кверху.

Полотно ткани укладывают на закройном, толе, прижимая концом к упорам 8 планки 6. Затем поворотом ручек 16 от себя поворачивают рычаги 14 с валиком 11 против часовой стрелки. Пруток 13 опускается вниз и прижимает конец ткани к пластине 1. Штифты 19, упираясь в направляющую 2, прекращают дальнейший поворот рычагов 14 с прутком 13.

Дальнейший поворот ручек 16 с зубчатыми секторами 15 вызывает вращение в обратную сторону зубчатых секторов 12,=о втулками 9 и полым валом 5. Планка 6 поднимается, а конец полотна ткани падает с нее на пластину 1. Одновременно заводятся пружины 10, ручки 16 освобождаются и под действием пружин 10 планка 6 поворачиваетс>. вниз на конец полотна и шипами 7 прокалывает ткань, прижимая ее к пластине 1. Вслед за этим упор 20 прекрашает опускание планки 6, под дей"твием пружин 10 пруток 18 поднимается для укладывания в настил сле снующего полотна, и цикл повторяется. Таким образом, настил ткани остается все время зажатым то основным, то вспомогательным прижимом.

Предмет изобр тения

1 Устройство для прижимания концов настила ткани на закройном столе, выполненное в виде закрепляемой струбцинками на закройном столе опорной пластины, снабженной перпендикулярно направленными направляющими, направляемого ими прижима настила с шипами в нижней части и ручного механизма для его подъема, о т л и ч а ю щ е е с я тем, что, с целью исключения выскальзывания из-под прижима концов ткани при подъеме прижима, оно снабжено вспомогательным прижимом, причем основной прижим закреплен на подпружиненном валике с подшипниками, направляемыми направляющими опорной пластины, и снабжен вверху упорами для равнения конца настилаемой ткани, à BcTIQMQгательный прижим скреплен с двумя рычагами, установленными на валике основного прижима.

2. Форма выполнения устройства llo и. 1, о тли ч а ю ща я ся тем, что, с целью опускания на настил вспомогательного прижима до подъема основного и его поднимания после опускания основного, механизм подъема прижимов выполнен в виде зубчатых секторов, закрепленных по концам валика основного прижима и сце1 ленных с двумя другими секторами с ручками для их поворота, установленными на осях, закреп ленных на рычагах вспомогательного прижима.

Для ограничения поворота на рычагах вспомогательного прижима установлены штифты, ограничиваемые направляющими опорной пластины, а на секторах валика основного прижима — упоры, упирающиеся в рычаги вспомогательного прижима.
