Стенд для ударных испытаний изделий

Стенд для ударных испытаний изделий

Иллюстрации

Показать все

Реферат



Изобретение относится к ударным испытаниям изделий и обеспечивает повышение точности ударных испытаний изделий за счет повышения жесткости и устойчивости подвижной системы стенда по отношению к поперечным силам и крутящему .моменту. Это достигается тем, что подвес платформы, на которой устанавливается испытуемое изделие, выполнен из четырех сложных прямолинейно-направляющих плоских механизмов, расположенных так, что проекция системы рама - подвес - платформа на плоскость, перпендикулярную линии действия ударного импульса, включает четыре равнобедренные трапеции, обращенные меньшими основаниями к платформе. Каждый из упомянутых сложных механизмов образован соединение.м двух простых сим.метричных направляюших механизмов, например , в виде обратных прямил Чебышева. Для регулирования положения центра масс платформы с испытуемым изделием относительно линии действия ударного импульса стенд оснащен винтовыми механизмами, перемещающими элементы подвеса. 4 ил. (Л ГчЭ 1чЭ 4: 05 J

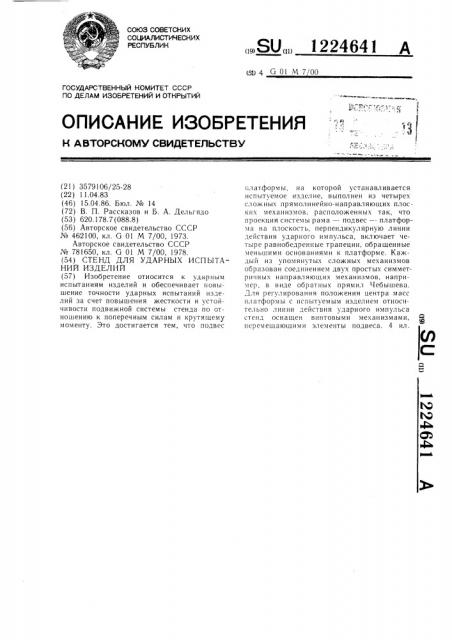

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (SD 4 G 01 М 7 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АBTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3579106/25-28 (22) 11.04.83 (46) 15.04.86. Бюл. № 14 (72) В. П. Рассказов и Б. А. Дельгядо (53) 620.178.7 (088.8) (56) Авторское свидетельство СССР № 462100, кл. G 01 М 7/00, 1973.

Авторское свидетельство СССР № 781650, кл. G 01 М 7/00, 1978. (54) СТЕНД ДЛЯ УДАР НЪ|Х ИСП ЫТАНИЙ ИЗДЕЛИЙ (57) Изобретение относится к ударным испытаниям изделий и обеспечивает повышение точности ударных испытаний изделий за счет повышения жесткости и устойчивости подвижной системы стенда по отношению к поперечным силам и крутягцему моменту. Это достигается тем, что подвес

„„SU„„1224641 A платформы, на которой устанавливается исп ытуемое издел ие, вы пол нен из четырех сложныx прямолинейно-направляющих плосКНх механизмов, расположенных так, что проекция системы рама — подвес — — платформа на плоскость, перпендикулярную линии действия ударного импульса, включает четыре равнобедренные трапеции, обрашенные меньшими основаниями к платформе. КажjhIH из упомянутых сложных механизмов образован соединением двух простых симметричных направляющих механизмов, например, в виде обратных прямил Чебышева.

Для регулирования положения центра масс платформы с испытуемым изделием относительно линии действия ударного импульса стенд оснащен винтовыми механизмами, перемещающими элементы подвеса. 4 ил.

1224641

10

Формула изобретения

Изобретение относится к испытательной технике, а именно — к стендам для ударных испытаний изделий.

Цель изобретения — повышение точности испытаний за счет повышения жесткости и устойчивости подвижной системы стенда по отношению к поперечным силам и крутящему моменту.

На фиг. 1 изображен предлагаемый стенд, разрез по продольной оси; на фиг. 2— разрез А — А на фиг. 1; на фиг. 3 — сечение

Б — Б на фиг. 2; на фиг. 4 — сечение  — В на фиг. 2.

Стенд содержит раму 1, подвешенную к ней платформу 2 для установки испытуемого изделия 3, ударный силовозбудитель, в частности, в виде стойки 4 с подвешенным к ней маятником 5, расположенный между маятником 5 и платформой 2 формирователь 6 ударного импульса. Подвес платформы выполнен из четырех сложных прямолинейно направляющих плоских механизмов 7 — 10, каждый из которых содержит по крайней мере два простых симметричных четырехзвенных прямолинейно направляющих механизма, например обратные прямила Чебышева, включающих два перекрещивающихся стержня 11 и 12, одни концы которых посредством сферического шарнира 13 соединены с платформой 2, а другие посредством шарниров 14 — с концами равноплечего рычага 15. Стенд содержит также установленные на раме 1 винтовые механизмы 16 для перемещения подвеса с платформой 2, каждый из которых посредством сферического шарнира 17 соединен с серединой рычага 15, а также демпфер-ограничитель 18 хода платформы 2. Механизмы 7 — 10, образующие подвес, расположены так, что проекция системы рама подвес — платформа на плоскость, перпендикулярную оси действия ударного импульса, включает четыре равнобедернные трапеции, обращенные меньшими основаниями к платформе 2.

Стенд работает следующим образом.

С помощью винтовых механизмов 16 регулируют исходное положение платформы

2, добиваясь, чтобы линия действия ударного импульса проходила через центр масс системы платформа 2 — испытуемое изделие 3. После указанной настройки сообщают маятником 5 через формирователь 6 ударный импульс платформе 2, под действием которого платформа 2 с изделием 3 совершает прямолинейное перемещение. В конце хода платформа 2 тормозится демпфером-ограничителем 18.

Использование в стенде описанного подвеса обеспечивает строго прямолинейное перемещение платформы при достаточно большом ходе. При отмеченной выше ориентации элементов подвеса последний представляет собой геометрически неизменяемую систему, обладающую высокой жесткостью и устойчивостью к поперечным силам и крутящему моменту. Благодаря этому сводятся к минимуму воздействия на испытуемое изделие поперечных составляющих ударного импульса.

Стенд для ударных испытаний изделий, содержащий раму, платформу для установки испытуемого издел ия, подвес платформы, ударный силовозбудитель и расположенный между ним и платформой формирователь ударного импульса, отличающийся тем, что, с целью повышения точности испытаний за счет повышения жесткости и устойчивости подвижной системы по отношению к поперечным силам и крутящему моменту, подвес платформы выполнен из четырех сложных прямолинейно направляющих плоских механизмов, расположенных так, что проекция системы рама — подвес— платформа на плоскость, перпендикулярную линии действия ударного импульса, включает четыре равнобедренные трапеции, обращенные меньшими основаниями к платформе.

1224641!

224641
