Реферат



Изобретение относится к устройствам контроля сопротивления изоляции электрических сетей. Цель изобретения - повьшение производительности труда при контроле сопротивления изоляции распределительных электрических сетей. Для достижения поставленной цели в устройство введены мегаомметр 10, операционный измерительный преобразователь 5 и коммутатор 6. Кроме того, устройство содержит разделительный трансформатор , выпрямитель 2, источкник 3 оперативного выпрямленного тока, блок 4 проверки исправности работы устройства, жилы J.1J п 1C ю j 4 С

СОЮЗ СОВЕТСКИХ

СОЦИАЛИОТИЧ ЕСЛИ Х

РЕСПУБЛИК

151) 4 G 01 К 31 02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3764746/24-21 (22) 04,07.84 (46) 15.04.86. Вюл. È 14 (71) Краматорский индустриальный институт (72) В.В.Дьяков

:,,53) 621.317.333 (088.8) (56) Авторское свидетельство СССР

9 1054803, кл, С О! R 31/02, 1981.

Авторское свидетельство СССР

Р 284119, кл. Н 02 Н 3/17, 196о. (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ РАСПРЕДЕЛИТЕЛЬНЫХ

ЭЛЕКТРИЧЕСКИХ СЕТЕЙ

„Я0„„1224749 A (57) Изобретение относится к устройствам контроля сопротивления изоляции электрических сетей. Цель изобретения — повышение производительности труда при контроле сопротивления изоляции распределительных электрических сетей. Для достижения поставленной цели в устройство введены мегаомметр 10, операционный измерительный преобразователь 5 и коммутатор 6.

Кроме того, устройство содержит разделительный трансформатор l, выпрямитель 2, источкник 3 оперативного выпрямленного тока, блок 4 проверки исправности работы устройства, жилы

1224749 контрольных кабелей 7, магнитные пус сигнализации. Блок 11 сравнения и катели 8 сопротивление 9 изоляции элемент 12 образуют блок 14, выполотносительно .земли, блок 11 сравне- няющий функции порогового устройства, ния, релейный элемент 12 и блок 13 1 э. и. ф-лы, 3 ил, Изобретение относится к устройствам контроля сопротивления изоляции электрических сетей, Цель изобретения — повыщение производительности труда при контроле сопротивления изоляции распределительных электрических сетей.

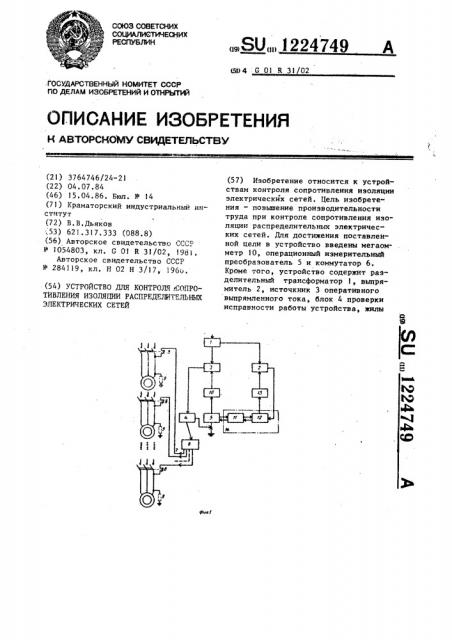

На фиг. 1 изображена блок-схема предлагаемого устройства; на фиг.2— схема устройства с конкретным выполнением входящих в его состав блоков; на фиг. 3 - вариант многоуровневого исполнения порогового блока, блока сигнализации и блока проверки исправности работы устройства, Устройство для контроля сопротивления изоляции распределительных электрических сетей (фиг.1) содержит разделительный трансформатор 1, первичная обмотка которого подключена к питающей сети (на показана), одна из вторичных обмоток которого подключена к выпрямителю 2 цепи питания, а другая — к источнику 3 оперативного выпрямленного тока, выход "плюс" которого подключен к блоку 4 проверки исправности работы устройства, первый выход которого соединен с первым заземленным входом операционного измерительного преобразователя 5, а другой подключен к входу коммутатора б, обеспечивающего поочередный контроль всех распределительных электрических сетей, выходы которого посредством жил контрольных кабелей

7 через раэмыкающие блок-контакты магнитных пускателей 8 связаны с контролируемыми распределительными электрическими сетями и через их сопротивления 9 изоляции относительно земли имеют связь с первым заземленным входом операционного измерительного преобразователя, первый вход которого через мегаомметр 1Î присоединен к входу "минус" источника оперативного выпрямленного тока, другой его выход через блок 11 срав15

30 нения имеет связь с первым входом релейного элемента 12, выход которого через блок 13 сигнализации связан со входом "минус" выпрямителя цепи питания, выход "плюс" которого подключен к второму входу релейного элемента, Устройство (фиг. 2) содержит разделительный трансформатор 1 с одной первичной обмоткой, присоединенной к питающей сети (не показан), и двумя вторичными обмотками, одна иэ которых подключена к выпрямителю 2 цепи питания, представляющему собой двухполупериодный выпрямитель, а другая — к источнику 3 оперативного выпрямленного тока, представляющему собой двухполупериодный выпрямитель, выход плюс" которого подключен к блоку 4 проверки исправности работы устройства, представляющему собой магазин тарированных резисторов и многопозиционный переключатель, одна из позиций которого через тарированный резистор подсоединена к его первому выходу, соединенному с первым заземленным входом операционного измерительного.преобразователя 5, другая позиция многопозиционного переключателя непосредственно соединена с вторым выходом блока проверки исправности работы устройст ва, который подключен к входу коммутатора 6, обеспечивающего поочередный контроль распределительных электрических сетей, и представляющего собой многопозиционный переключатель, выходы которого посредством жил контрольных кабелей 7 через раз40

45 мыкающие блок-контакты магнитных пускателей 8 связаны с контролируемыми распределительными электрическими сетями и через их сопротивления

9 изоляции относительно земли и заземление имеют связь с первым заземленным входом операционного изме- рительного преобразователя, представ1224749 ляющего собой схему, состоящую в простейшем случае из резистора, включенного между первым заземленным входом операционного измерительного преобразователя и его первым выходом, который через мегаомметр 10 присоединен к входу "минус" источника оперативного выпрямленного тока, другой его выход через блок 11 сравнения, представляющий собой схему, как вариант состоящую из цепочки с последовательно соединенными резистором и стабилитроном и подключенной параллельно входу блока сравнения, имеет .связь с первым входом релейного элемента 12 прецставляющего собой транзисторный ключ и -р- и — типа с, общим эмиттером, соединенным непосредственно с первым и вторым входами релейного элемента, база которого через его первый вход подключена к средней точке последовательно соединенной цепочки резистор — стабилитрон блока сравнения, а коллектор подключен к выходу релейного элемента, который через блок 13 сигнализации, представляющий собой цепочку из параллельно соединенных сигнальной лампы и ревуна, связан с входом минус выпрямителя цепи питания, выхяд плюс которого подключен к второму входу релейного элемента, блок 11 сравнения и релейный элемент 12 составляют пороговый блок 14.

Устройство работает следующим образом.

При подключении устройства к питающей сети напряжение от вторичных обмоток разделительного трансформатора 1 подается на входы выпрямителя 2 цепи питания и источника 3 оперативного выпрямленного тока, которые пред. ставляют собой двухполупериодные выпрямители. Напряжение с выхода выпрямителя 2 цепи питания подается на релейный элемент 12 и блок 13 сигнализации для питания их схем. Напряжение с выхода плюс" источника 3 оперативного выпрямленного тока подается на блок 4 проверки исправности работы устройства. Схема устройства находится в исходном состоянии.

Перед началом выполнения непосредственно контроля уровня сопротивления изоляции распределительных электрических сетей производят проверку исправности работы устройства путем включения в работу блока 4. При этом создается цепь протекания оперативного

55 выпрямленного тока через тарнрованный резистор (выход плюс источни,"J ка 3 оперативного выпрямленного тока — одна нз позиций многопозиционного переключателя и тарированный резистор блока 4 проверки исправности работы устройства: — операционный измерительный преобразователь 5 — мегаомметр 10 — вход "минус" источника 3 оперативного выпрямленного тока), При этом на другом выходе операционного измерительного преобразователя 5 формируется напряжение, пропорциональное величине тока, протекающего в цепи, и подается на блок 11 сравнения, представляющего собой цепочку из последовательно соединенньп: резисторов и стабилнтрона. Стабилитрон подбирается таким, чтобы при подключении тарированного резистора в цепь оперативного выпрямленного тока проходящей по цепи ток создавал на участке включения стабилнтрона напряжение, по величине равное напряжению стабилизации. При этом создается условие протекания управляющего тока через база-эмиттерный переход транзисторного ключа релейного элемента 12. Транзисторный ключ переходит в проводящее состояние, при котором через блок 13 сигнализации протекает нагрузочпый ток коллекторэмиттерного перехода транзисторного ключа, в результате чего подается световая и звуковая сигнализация, свидетельствующая о исправном состоянии устройства.

По окончании проверки исправности работы устройства многопозиционный переключатель блока 4 устанавливается в положение, при котором к его выходу подключен коммутатор 6 и в TGKQM положении производится контроль уровней сопротивления изоляции распределительных электрических сетей.

При воздействии оператора нли специального программного устройства на коммутатор 6 осуществляется поочередное подключение выходов ком" мутатора 6 к его входу, При этом от источника 3 оперативного выпрямленного тока через блок 4 проверки исправности работы устройства, коммутатор 6, соответствующую жилу контроль. ного кабеля 7, размыкающий блок-контакт магнитного пускателя 8, сопротивление 9 изоляции относительно земли контролируемой распределитель1224749 ной электрической сети, заземление, заземленный вход операционного измерительного преобразователя 5, мегаомметр 10 протекает оперативный выпрямленный ток, пропорциональный уровню сопротивления 9 изоляции относительна земли контролируемой распределительной электрической сети, При этом на другом выходе операцион- 111 ного измерительного преобразователя

5 формируется напряжение, пропорциональное величине тока, протекающего в цепи, и подается на блок 11 сравнения, представляющего собой цепочку из последовательна соединенных резистора и стабилитрона °

При уровне сопротивления 9 изоляции относительно земли контролируемой распределительной электрической сети больше установленного значения для блока 11 сравнения, напряжение на стабилитроне меньше напряжения стабилизации и ток управления релейным элементом 12 через него не проходит, при этом световая и звуковая сигна.лизация не подается.

При уровне сопротивления 9 изоляции относительно земли контролируемой распределительной электрической сети меньше установленного значения для блока 11 сравнения, напряжение на стабилитроне больше напряжения начала участка стабилизации стабипит35 рона и через него протекает ток управления релейным элементом 12, что сопровождается подачей световой и зВуковой сигнализации, предупреждак щей о снижении уровня сопротивления

4О ,изоляции контролируемой распределительной электрической сети ниже регламентированного значения, Для обеспечения контроля регламен45 тированного значения и предаварийных уровней сопротивления 9 изоляции относительно земли распределительных электрических сетей, в совокупности определяющих жизнестойкость всей сис50 темы электроснабжения, блок 11 сравнения, релейный элемент 12, блок 13 сигнализации и блок 4 проверки исправности работы устройства Выполнены многоуровневыми. При этом раб;,та предлагаемого устройства в многауров- 55 невом исполнении осуществляется сааб- разно выше описанному для варианта одноуровневого исполнения.

Формула изобретения

1. Устройство для контроля сопро- . тивления изоляции распределительных электрических сетей, содержащее источ ник оперативного выпрямленного тока, выпрямитель цепи питания, пороговый блок, блок сигнализации, блок проверки исправности работы устройства, разделительный трансформатор, вход которого соединен с источником переменного тока„ первый выход разделительного трансформатора соединен с первым входом Выпрямитсля цепи питания, перВый выход которого соединен с перВым вхсдом порогового блока, первый

Выход которого соединен с первым входом блока сигнализации, выход котарога соединен с вторым входом выпрямителя цепи питания, о т л и— ч а ю ш е е с я тем. что, с целью повышения производительности труда при контроле сопротивления изоляции распределительных электрических сетей, оно снабжено мегаомметром, one> ционным измерительным преобразователем и коммутатором, вход которого соединен с вторым выходом блока проверки исправности работы устройства, Вход которого соединен с выходам и точника оперативного выпрямленного

"ака, первый выход блока исгравности работы устройства соединен с первым входом операционного измерительногс преобразователя и с земляной шиной, первый Выход операционного измерительного преобразователя через мегаомметр соединен с вторым входом источника оперативного выпрямленного тока, первый вход которого соединен с Вторым выходом разделительного трансформатора, второй выход операционного измерительного преобраэоваTeJM соединен с Вторым ВхОдОм поро гоного блока, выходы коммутатора соответственно через жилы контрольных кабелей соединены с зажимами для подключения размыкающих контактов магнитных пускателей контролируемых распределительных электрических сетей, второй вход операционного измерительного преобразователя соединен с вторым выходом порогового блока.

2, Устройство по и ° 1, о т л и = ч а ю щ е е с я тем, что пороговый блок, блок проверки исправности устройства и блок сигнализации выполнены многоуровневыми.
