Радиальная мира для измерения частотно-контрастной характеристики фотоматериалов

Радиальная мира для измерения частотно-контрастной характеристики фотоматериалов

Иллюстрации

Показать все

Реферат



Изобретение относится к области кинематографии и фотографии и позволяет расширить класс исследуемых фотоматериалов . Радиальная мира содержит прозрачную основу 1, на которую нанесено изображение 2 круга, содержащего концентрические зоны 3 и 4 с разным постоянным для зоны контрастом , причем ширина зон составляет 10-60% от радиуса круга. Коэффициент модуляции концентрических зон возрастает от периферии к центру круга в 1,2-2,5 раза, что увеличивает отношение сигнала к шуму при снятии частотно-контрастной характеристики и компенсирует потерю контраста в изображении на высоких пространственных частотах. Оптические плотности в изображении светлых и темных секторов радиальной миры в области как низких, так и высоких пространственных частот не выходят за пределы прямолинейного участка характеристической кривой фотографического материа- Q ла. 2 ил. (Л ю to 4 СО

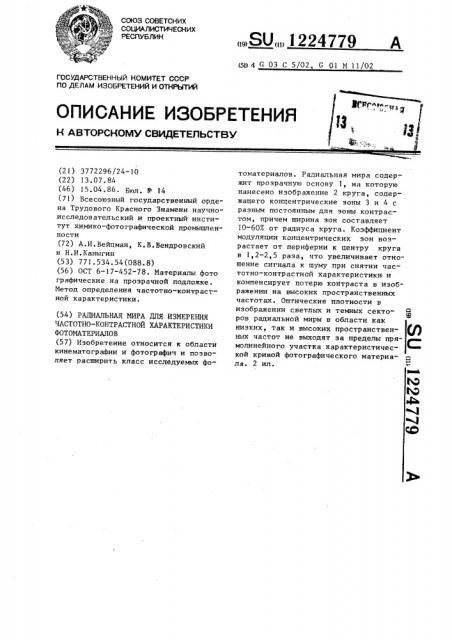

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК,ф р "

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

b4

1Я

>СЕ 3

М

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3772296/24-10 (22) 13.07.84 (46) 15,04,86. Бюл. В 14 (71) Всесоюзный государственный ордена Трудового Красного Знамени научноисследовательский и проектный институт химико-фотографической промышленности (72) А.И.Вейцман, К.В.Вендровский и Н,И.Каныгин (53) 77).534.54(088.8) (56) ОСТ 6-17-452-78. Материалы фото графические на прозрачной подложке, Метод определения частотно-контрастной характеристики. (54) РАДИАЛЬНАЯ МИРА ДЛЯ ИЗМЕРЕНИЯ

ЧАСТОТНО-КОНТРАСТНОЙ ХАРАКТЕРИСТИКИ

ФОТОМАТЕРИАЛОВ (57) Изобретение относится к области кинематографии и фотографич и позволяет расширить класс исследуемых фоÄÄSUÄÄ 1224779 A . (б)) G 03 С 5/02, С 01 М 11/02 томатериалов. Радиальная мира содержит прозрачную основу 1, на которую нанесено изображение 2 круга, содержащего концентрические зоны 3 и 4 с разным постоянным для зоны контрастом, причем ширина зон составляет

10-60Х от радиуса круга, Коэффициент модуляции концентрических зон возрастает от периферии к центру круга в 1,2-2,5 раза, что увеличивает отношение сигнала к шуму при снятии частотно-контрастной характеристики и компенсирует потерю контраста в изображении на высоких пространственных частотах. Оптические плотности в изображении светлых и темных секто- Q ров радиальной миры в области как низких, так и высоких пространственных частот не выходят за пределы прямолинейного участка характеристической кривой фотографического материала. 2 ил.

ILL

Формула изобретения фиг. Я

Составитель Н, Богданов

Техред И.Верес Корректор B.Бутяга

Редактор И.Слободяник

1951/47 . Тираж 436 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к кинематографии и фотографии, а именно к средствам определения частотно-контрастной характеристики фотографических материалов.

Целью изобретения является расширение класса иеследуемых фотоматериалов и повышение точности измерений.

На фиг.1-2 показана предлагаемая радиальная мира, Радиальная мира состоит из прозрачной основы 1 с нанесенным на нее изображением.2 круга, содержащего концентрические зоны 3 и 4, при этом коэффициент модуляции зоны 4 в 1,12 5 раза больше коэффициента модуляции зоны 3, а радиус эоны 4 составляет 10-60Х от радиуса круга.

Увеличение модуляции центральной зоны радиальной миры увеличивает отношение сигнала к шуму при снятии частотно-контрастной характеристики и компенсирует потерю контраста в изображении на высоких пространственных частотах, При этом оптические плотности в -иэображении светлых и

224779 2 темных секторов радиальной миры в области как низких, так и высоких пространственных частот не выходят за пределы прямолинейного участка характеристической кривой фотографического материала.

10 Радиальная мира для измерения частотно-контрастной характеристики фотоматериалов, состоящая из основы с нанесенным на нее изображением круга, разделенного на чередующиеся темные и светлые секторы, о т л и ч а ю щ а я с я тем, что, с целью расширения. класса исследуемых фотоматериалов, круг с секторами выполнен по крайней мере из двух концент2б рических эон с разным постоянным для зоны контрастом, при этом коэффициент модуляции концентрических зон увеличивается от периферии к центру круга в 1,1-2,5 раза, а шири2 на концентрических зон составляет

10-60% от радиуса круга,
