Реферат



Изобретение может использоваться при построении волноводных трактов с диэлектрическим заполнением. Цель изобретения - уменьшение габаритов. Входной СВЧ сигнал из отрезка прямоугольного волновода (ОПВ) 1 без отражений передается в ОПВ 2, заполненного диэлектриком 3, благодаря их перпендикулярному расположению, наличию торцовой стенки 6, являющейся продолжением стенки 7 ОПВ 2, и соосному взаимному расположению диэлектрика 3 и настроечного винта 4, размещенного в стенке 5 ОПВ 1. 1 ил. с ifi (Л

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19} 01) А 11 4 Н 01 P 5 /08

Щгр гiтт а q 13

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ь|Ь1 нь ."«.!

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3809620/24-09 (22) 05.11.84 (46) 15.04.86. Бюл. 1Ф 14 (7 1) Куйбышевский педагогический институт им. В.В.Куйбышева (72) В.А.Германов (53) 621.372.832(088.8) (56) Hinken I.H. Simple design of

broadband tapers between hollon and

dielectric filled rectanqular wanequides. — AEU, 1982, v. 36. Р 11-12, рр. 447-450.

Goodwin F.Е., Moss G.Е. Broad-band

impedance matching into dielectric

Šlied wavequides — IEEE Trans on

NTT, 1963, v. MTT 11, Ф 1, рр. 36-39. (54) ПЕРЕХОД (57) Изобретение может использоваться при построении волноводных трактов с диэлектрическим заполнением. Цель изобретения — уменьшение габаритов.

Входной СВЧ сигнал из отрезка прямоугольного волновода (ОПВ) 1 без отражений передается в ОПВ 2, заполненного диэлектриком 3, благодаря их перпендикулярному расположению, наличию торцовой стенки 6, являющейся продолжением стенки 7 ОПВ 2, и соосному взаимному расположению диэлектрика 3 и настроечного винта 4, размещенного в стенке 5 ОПВ l. 1 ил.

Фо рм ул а и so бр ет ен ия

Составитель В.Альбин

:Редактор M.Áàíäóðà Техред И.Попович Корректор М.Пожо

Заказ 1957/51 Тираж 597 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r Ужгород, ул.Проектная, 4

1 12248

Изобретение относится к технике

СВЧ и может быть использовано при построении: волноводных трактов с ди— электрическим заполнением.

Целью изобретения является уменьшение габаритов.

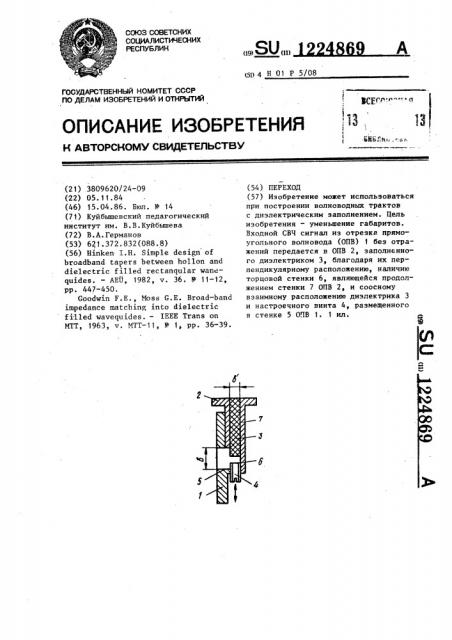

На чертеже представлена конструкция перехода.

Переход содержит отрезок прямоугольного волновода 1, отрезок пря- 10 моугольного волновода 2, заполненного диэлектриком 3, и настроечный винт 4, размещенный в стенке 5 отрезка прямоугольного волновода 1. Отрезок прямоугольного волновода 2, заполненного 15 диэлектриком 3, расположен перпендикулярно отрезку прямоугольного волновода 1, и его диэлектрик 3 частично введен в полость отрезка прямоугольного волновода 1, а настроечный 20 винт 4 размещен соосно с отрезком прямоугольного волновода 2, заполнен- ного диэлектриком 3, при этом отрезок прямоугольного волновода 1 закорочен торцовой стенкой б, являющейся продол-2S жением стенки 7 отрезка прямоугольного волновода 2, заполненного диэлектриком 3.

На чертеже показаны размеры узких стенок Ь и Ъ соответственно отрез-! ка прямоугольного волновода 1 и отрезка прямоугольного волновода 2„ заполненного диэлектриком 3, Переход работает следующим образом.

Входной СВЧ-сигнал из отрезка прямоугольного волновода 1 беэ отражений передается в отрезок прямоугольного волновода 2, заполненного диэлектриком 3, благодаря их перпендикулярному расположению, а также наличию торцовой стенки 6 и соосному взаимному расположению диэлектрика 3 и настроечного винта 4. При этом обеспечиваются минимальные габариты, так как не требуется использование различного рода плавных согласователей.

Переход, содержащий отрезок прямоугольного волновода, отрезок прямоугольного волновода, заполненного диэлектриком, и настроечный винт, размещенный в стенке отрезка прямоугольнсго волновода, о т л и ч а юшийся тем, что, с целью уменьшения габаритов, отрезок прямоугольного волновода, заполненного диэлектриком, расположен .перпендикулярно отрезку прямоугольного волновода, и его диэлектрик частично введен в полость отрезка прямоугольного волновода, а настроечный винт размещен соосно с отрезком прямоугольного волновода, заполненного диэлектриком, при этом отрезок прямоугольного волновода. эакорочен торцовой стенкой, являющейся продолжением стенки отрезка прямоугольного волновода, заполненного,диэлектриком.
