Реферат



Изобретение относится к области электротехники, а более конкретно к конструкциям электростатических машин. Цель изобретения - расширение функциональных возможностей путем обеспечения управления направлением враш,ения ротора двигателя. Электростатический двигатель содержит корпус-статор , состоящий из двух цилиндров - внешнего и внутреннего, охватьтающих диэлектрический цилиндрической ротор. Ротор укреплен на валу , который установлен в подшипниках . На внешней поверхности внутреннего цилиндра статора установлены электроды, соединенные через один в две группы, а каждая группа подсоединена к полюсам источника питания. На внутренней поверхности внешнего цилиндра статора установлены электроды , соединенные между собой и подключенные через переключатель к источнику питания. 1 ил. с (Л to N9 4 СО 00 а

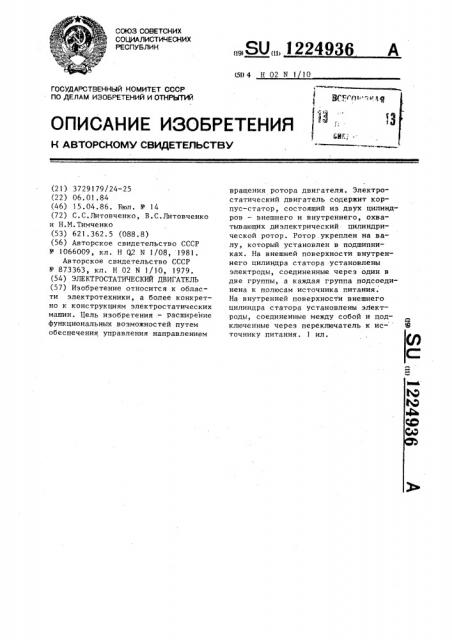

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (584 Н02 N1 10!

3, ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPGHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3729)79/24-25 (22) 06.01 ° 84 (46) 15.04.86. Бюл. ¹ 14 (72) С.С.Литовченко, В.С.Литовченко и Н.M.Òèì÷åíêî (53) 621.362.5 (088.8) (56) Авторское свидетельство СССР

¹ 1066009, кл. Н Q2 N 1/08, )981.

Авторское свидетельство СССР

¹ 873363, кл. Н 02 N 1/10, 1979. (54) ЭЛЕКТРОСТАТИЧЕСКИЙ ДВИГАТЕЛЬ (57) Изобретение относится к области электротехники, а более конкретно к конструкциям электростатических машин. Цель изобретения — расширение функциональных возможностей путем обеспечения управления направлением

„„SU„„1224936 A вращения ротора двигателя. Электростатический двигатель содержит корпус-статор, состоящий из двух цилиндров — внешнего и внутреннего, охватывающих диэлектрический цилиндрической ротор. Ротор. укреплен на валу, который установлен в подшипниках. На внешней поверхности внутреннего цилиндра статора установлены электроды, соединенные через один в две группы, а каждая группа подсоединена к полюсам источника питания.

На внутренней поверхности внешнего цилиндра статора установлены электроды, соединенные между собой и подключенные через переключатель к ис- точнику питания. 1 ил.

1224936

ВНИИПИ Заказ 1960/55

Тираж 631

Подписное

Произв.-полигр. пр-тие, r Уxu ород, ул. Проектная, 4

Изобретение относится к электротехнике, а именно к конструкциям электростатических машин, и может найти применение в приборостроении, автоматике„ средствах телемеханичес— кого контроля и управления. .Целью изобретения является расширение функциональных возможностей путем обеспечения управления направлением вращения ротора двигателя.

На чертеже схематично показан электростатический двигатель в двух проекциях.

Двигатель содержит коРпУс-статор 1, состоящий из двух цилиндров: внешнего 2 и внутреннего 3, охватывающих диэлектрический цилиндрический ротор

4. Ротор укреплен на валу 5, который установлен в подшипниках 6 и 7, На внешней поверхности внутреннего цилиндра статора ус-ановлены лектроды

8 и 9, соединенные через один в,цве группы, а кажцая группа подсоединена к полюсам 10 и 11 источника питания 12. На внутренней поверхности внешнего цилиндра статора также установлены электроды 13, которые все соединены между собой и подключены чеpeý переключатель 14 к источнику питания 12 так, что они могут быть соединены либо с одним, либо с лругим полюсом источника. Количество электродов на внешнем цилиндре равно числу одноименных электродов внутреннего цилиндра, т,е. вдвое меньше общего числа электродов на нем, причем электроды на внешнем цилиндре расположены симметрично, относительно раз:««оименнь«х электродов BHóòðåííåãо ци-«и««дра .

Ф о р м у л а и з о б р е т е н и я

Электростатический двигатель, содержащий диэлектрический цилиндрический ротор и статор в виде концентрично расположенных цилиндров, охватывающих ротор„ снабженных электродами на поверхностях, обращенных к ротору, которые на внутреннем цилинцре через один соединены между собой и подсоединены к полюсам источника питания, отличающийся тем, что, с целью расширения функциональных возможностей путем обеспечения управления направлением вращения ротора, электроды на внешнем цилиндре статора соединены между собой и подключены через переключатель к полюсам источника питания, причем количество этих электродов равно числу одноименных электродов внутреннего цилиндра, а электроды на внешнем цилиндре расположены симметрично относительно разноименных электродов внутреннего ципиндра статора.
