Преобразователь униполярных импульсов в биполярные

Преобразователь униполярных импульсов в биполярные

Иллюстрации

Показать все

Реферат



Изобретение относится к импуль сной технике. Может быть испольэова но при построении аналоговых мультиплексоров . Является дополнительным изобретением к авт. св. № 841105. Цель изобретения - повышение надежности . Она достигается путем защиты элементов нагрузки от перегрузок. Для этого в устройство дополнительно введены МОП-транзистор 16, резистор J7 и конденсатор 18. Устройство так-, же содержит транзисторы 1 и 2, диоды 3, 4 и 6, входную и выходную шины 5 и 7, потенциальные шины 9,11 и 14, резисторы 8,10,Т2, 13 и 15. В случае выхода из строя транзистора 1 на шине 5 устанавливается постоянный уровень напряжения,близкий к уровню напряжения питания с шины 9. 1 ил. 7 /4 (Л /J П/ Л кэ ю ел о 17 ел ч,

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (5ц 4 Н 03 К 6/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (61) 841105 (21) 3644218/24-21 (22) 20.09.83 (46) 15.04.86. Бюл. У 14 (72) Н.С.Николаев. (53) 681.374(088 ° 8) (56) Авторское свидетельство СССР

У 841105, кл. Н 03 К 6/00, 1980. (54) ПРЕОБРАЗОВАТЕЛЬ УНИПОЛЯРНЫХ ИМПУЛЬСОВ В БИПОЛЯРНЫЕ (57) Изобретение относится к импульсной технике. Может быть использова. но при построении аналоговых мультиплексоров. Является дополнительным,Я0„„1225005 А изобретением к авт. св. N 841105.

Цель изобретения — повышение надежности. Она достигается путем защиты элементов нагрузки от перегрузок.

Для этого в устройство дополнительно введены МОП-транзистор 16, резистор

17 и конденсатор 18. Устройство так-, же содержит транзисторы 1 и 2, диоды

3, 4 и 6, входную и выходную шины

5 и 7, потенциальные шины 9,11 и 14, резйсторы 8,10, 12, 13 и 15. В случае выхода из строя транзистора 1 на шине 5 устанавливается постоянный уровень напряжения, близкий к уровню напряжения питания с шины .9. 1 ил.

1225005

Составитель Т.Соколова

Техред. О.Сопко Корректор Л.Пилипенко

Редактор И.Сегляник, Заказ 1964/58 Тираж 816

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35., Раушская наб., д. 4/5

Подписное!

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 .

Изобретение относится к импульсной технике и может быть использовано при построении аналоговых мультиплексоров.

Цель изобретения — повышение надежности работы sa счет защиты от перегрузок.

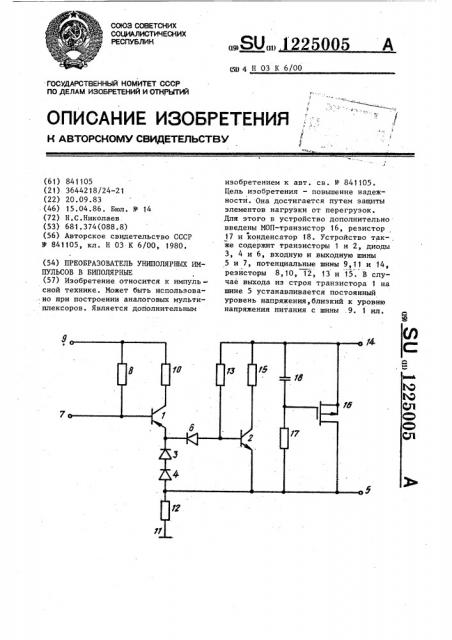

На чертеже приведена электрическая принципиальная схема устройства.

Преобразователь униполярных им.пульсов в биполярные содержит первый и второй транзисторы 1 и 2 разного типа проводимости, эмиттер первого транзистора 1 через цепочку из последовательно соединенных диодов 3 и

4, анод второго из которых соединен с выходной шиной S и с эмиттером второго транзистора 2, катод третьего диода 6 соединен с эмиттером первого транзистора 1, а анод — с базой второго транзистора 2, база первого транзистора 1 соединена со входной шиной

7 и через первый резистор 8 с шиной

9 первого источника питания, а коллектор первого транзистора 1 соединен с этой же шиной через второй резистор

10, выходная шина 5 соединена с шиной

11 нулевого потенциала через третий резистор 12, база. второго транзистора 2 через четвертый резистор 13 соединена с шиной 14 второго источника питания, а коллектор с шиной 14 че-, рез пятый резистор 15, МОП-транзис-. тор 16, затвор которого через шестой резистор 17 соединен с выходной шиной

5 и через конденсатор 18 с шиной 14 второго источника питания, которая соединена с истоком и подложкой. МОПтранзистора 16, сток которого соединен с выходной шиной 5.

Устройство работает следующим образом.

При отсутствии запускающего,импульса под воздействием базового тока транзистор 2 открыт, а транзистор 1 закрыт, так как к его базе приложен закрывающий потенциал,. С шины.5 сни10 мается положительный потенциал, близкий к напряжению питания на шине 9.

При подаче на вход преобразователя напряжения, открывающего транзистор 1, последний открывается, а транзистор 2 закрывается. На шине 5 по- является отрицательный потенциал, близкий к напряжению питания с шины 9.

В случае выхода транзистора 1 из щ строя на шине 5 устанавливается постоянный уровень напряжения, близкий к уровню напряжения питания с шины 9.

Формула изобретения.

Преобразователь униполярных импульсов в биполярные по авт. св. у 841105, отличающийся тем, йто,с целью повышения надежности работы путем защиты от перегрузок элементов нагрузки, в него введены

МОП-транзистор, шестой резистор и конденсатор причем выходная шина соеди-

Р иена со стоком и через шестой резистор — с затвором МОП-транзистора, ко35 торый через конденсатор соединен с шиной второго источника питания, с которой соединены исток и подложка

M0II-.òðàíçèñòîðà.
