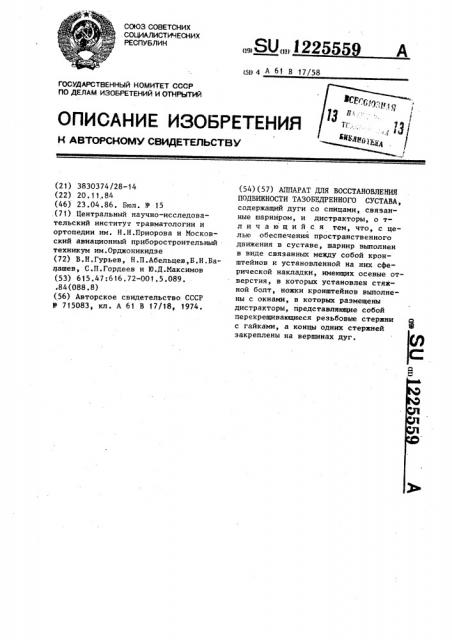

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

09) (И) (sn 4 А 61 В 17/58

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H ABTOPCHOt4V СВИДЕТЕЛЬСТВУ

Б,урр-@

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3830374/28-14 (22) 20.11.84 (46) 23.04.86. Бюл. Ф 15 .(71) Центральный научно-исследовательский институт травматологии и ортопедии им. Н.Н.Приорова и Московский авиационный приборостроительный техникум им.Орджоникидзе (72) В.Н.Гурьев, Н.П.Абельцев,Б.Н.Балашев, С.П.Гордеев и Ю.Д.Максимов (53) 615.47:616.72-001.5.089. ,84(088.8) (56) Авторское свидетельство СССР

И 715083, кл. А 61 В 17/18, 1974 ° (54) (57) АППАРАТ ДЛЯ ВОССТАНОВЛЕНИЯ

ПОДВИЖНОСТИ ТАЗОБЕДРЕННОГО СУСТАВА, содержащий дуги со спицами, связанные шарниром, и дистракторы, о тл и ч а ю шийся тем, что, с целью обеспечения пространственного движения в суставе, шарнир выполнен в виде связанных между собой кронштейнов и установленной на них сферической накладки, имеющих осевые отверстия, в которых установлен стяжной болт, ножки кронштейнов выполнены с окнами, в которых размещены дистракторы, представляяицие собой перекрещивающиеся резьбовые стержни с гайками, а концы одних стержней закреплены на вершинах дуг.

В процессе реабилитации и разработки сустава под рентгеноконтролем проводят коррекцию положения головки бедра в суставной впадине соответствующим вращением гаек 18 — 20.

После реабилитации аппарат удаляют в обратном порядке °

Иедико-клиническая эффективность предложенного аппарата по сравнению с известным обеспечивает более полный объем движения сустава и меньшую операционную травматичность.

1 12255

Изобретение относится к медицинской технике, а точнее к травматологии и ортопедии.

Целью изобретения является обеспечение пространственного движения в суставе.

На чертеже изображен аппарат для восстановления подвижности тазобедренного сустава, наложенный на бедре, разрез. l0

Аппарат содержит дуги 1 и 2 со спицами 3, соединенные шарниром, выполненным в виде связанных между собой сферических кронштейнов 4 и 5 и установленной в них сферической накладки 6, имеющих осевые отверстия

7 — 9. Б этих отверстиях установлен стяжной болт 10. Ножки 11 и 12 сферических кронштейнов 4 и 5, выполнены с окнами 13 и 14, в которых размещены дистракторы, представляющие собой перекрещивающиеся резьбовые стержни

15 и 16 с гайками 17 — 20, а концы стержней 15 закреплены на вершинах дуг i и 2.

Осевые отверстия 7 и 9 сферического кронштейна 4 и сферической: накладки 6 выполнены чуть больше диаметра стяжного болта 10, .а осевое отвестие 8 сферического кронштейна

5 выполнено большим, дающим возможность свободного пространственного движения в нем стяжного болта 10 в пределах движения тазобедренного сустава по всем направлениям. Перекрещивающиеся реэьбовые стержни 15 и 16 связаны между собой с помощью головок 21, принадлежащих реэьбовым стержням 16. Радиусы сферических кронштейнов 4 и 5 и сферической накладки

6 сходятся в центре головки тазобедренного сустава.

Применяют аппарат следующим образом.

При необходимости раннего функционального лечения больных с застарелы- ми вывихами бедра осуществляют открытое вправление вывиха, после чего накладывают аппарат.

59 2

Пропускают спицы 3 через бедро, натягивают их и фиксируют эа дугу 1, Через отверстие (не показано) в вершине дуги 1 пропускают резьбовой стержень 15 и фиксируют его за дугу гайкой 17 °

Аналогичным образом. пропускают другие спицы 3 через крыло подвздошной кости, натягивают их и фиксируют за дугу 2, Через отверстие (не показано) в вершине дуги 2 пропускают резьбовой стержень 15 и фиксируют его за дугу 2 гайкой 17.

Вставляют резьбовые стержни 16 в окна 13 и 14 ножек 11 и 12 и через головки 21 продевают резьбовые стержни

15, зафиксировав нужное положение стержней 15 и 16 гайками 18 — 20 .

На сферический кронштейн 5 накла дывают сферическую накладку 6 и стягивают их вместе со сферическими кронштейнами 4, стяжным болтом 10„ пропущенным через отверстия 7 — 9, гайкой 3? так, чтобы люфт между элементами был минимальным, допускающим движения шарнира как вокруг стяжного

10, так и по радиусу, исходящему из центра головки бедренной кости. Далее, смещая ножки 11 и 12 относительно ослабленных резьбовых стержней 15, соответственно вращая гайки 1I8 — 20 добиваются центровки шарнира аппрата по оси вращения тазобедренного сустава и требуемого диастаза его суставной щели.

1225559

1Ã

Составитель В.Онучак

Редактор С.Патрушева Техред В.Кадар Корректор M,Ñàìáîðñêàÿ

Заказ 2017/4 Тираж 660 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
