Реферат

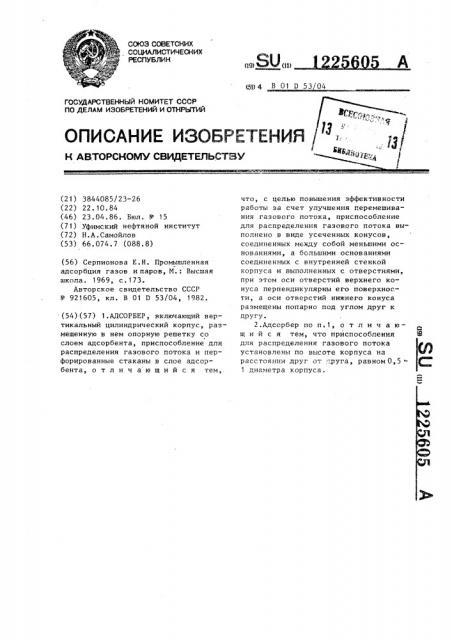

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А (192 (11) (5D4 В 01 D 53/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3844085/23-26 (22) 22.10.84 (46) 23.04.86. Бюл. - 15 (71) Уфимский нефтяной институт (72) Н.А.Самойлов (53) 66.074.7 (088.8) (56) Серпионова Е.Н. Промышленная адсорбция газов и паров, М.: Высшая школа. 1969, с.173.

Авторское свидетельство СССР

У 921605, кл. В 01 D 53/04, 1982. (54)(57) 1.АДСОРБЕР, включающий вертикальный цилиндрический корпус, размещенную в нем опорную решетку со слоем адсорбента, приспособление для распределения газового потока и перфорированные стаканы в слое адсорбента, отличающийся тем, что, с целью повышения эффективности работы за счет улучшения геремешивания газового потока, приспособление для распределения газового потока выполнено в виде усеченных конусов, соединенных между собой меньшими основаниями, а большими основаниями соединенных с внутренней стенкой корпуса и выполненных с отверстиями, пои этом оси отверстий верхнего конуса перпендикулярны его поверхности, а оси отверстий нижнего конуса размещены попарно под углом друг к другу.

2.Адссрбер по п.1, о т л и ч а ю— шийся тем, что приспособления для распределения газового потока установлены по высоте корпуса на расстоянии друг oò;òруга, равном 0,51 диаметра корпуса.

1225605 3

Адсорбер работает следующим образом.

Изобретение относится к адсорбционной технике и может быть использовано в нефтеперерабатывающей, химической и других отраслях промышленности, в частности при разделении газообразных жидких смесей цеолитами в неподвижном слое адсорбента.

Цель изобретения — повышение эффективности работы за счет улучшения перемешивания газового потока.

На фиг.1 показан адсорбер, продольный разрез; на фиг.2 — узел I на фиг.1

Адсорбер содержит вертикальный цилиндрический корпус 1, опорную решетку 2, слой адсорбента 3, перфорированные стаканы 4, приспособление для распределения газа, включающее верхние 5 и нижние 6 усеченные конусы с отверстиями 7 и 8. В корпусе 1 имеются штуцера ввода 9 и вывода 10 реагентов. Угол конусности конусов 5 и 6 предпочтительно иметь больше угла естественного откоса частиц адсорбента, что обеспечивает полное заполнение свободного пространства корпуса адсорбентом, а установка приспособлений для распределения газового потока на расстоянии друг от друга по высоте корпуса, равном 0,5 — i диаметра, препятствует стабилизации пристенных ламинарных потоков очищаемого продукта и обеспечивает их многократное разрушение по высоте адсорбера.

Исходное сырье через штуцер 9 и опорную решетку 2 поступает в слой адсорбента 3 на котором происходит разделение исходного сырья. Очищенный продукт через перфорированные стаканы 4 и штуцер 10 выводится из адсорбера. Образующаяся вблизи стенки корпуса 1 ламинарная пленка разделяемого продукта натекает на нижний усеченный конус 6, часть объема ламинарной пленки до поверхности нижнего конуса перемещается в центральную часть слоя адсорбента, перемешиваясь при этом с продуктом центральной части адсорбера, другая часть объема ламинарной планки проходит сквозь отверстия 8, оси которых размещены попарно под углом друг к другу, в пространство между нижним 6 и верхним 5 конусами, в котором отдельные локальные струи, входившие в д состав ламинарной пленки перемешиваются между собой, обеспечивая выравнивание концентрации адсорбируемого компонента. В связи с созданием инжекционного эффекта за счет сужения потока очищаемого продукта в центральной части адсорбера, происходит отсос перемешанного„продукта из пространства между конусами через отверстия верхнего конуса в централь35 ную часть адсорбера.

122560ç

1 ° °

g 1

° °

° 1 ° ° °

° °

° °

° 4 °

° 4 !

° °

° °

° ° °

В

° 1 °

° 1

° °

° ° °, ° ° ° °

° 1 ° ° °

° 1 ° ° 1 °

° ° ° ° ° ° ° °

° °

° ° °

° ° °

° ° °

1 1

1 ° ° а °

4 ° 1

° ° ° ° ° а ° °

° °

° ° б 1 ° ! ° ° ° ° ° ° ° ° 4 ° б !

° . ° °, В,, ° В ° ° °

° ° ° ° ° ° с ° ° с

° В °

° ° ° ° ° ° ° °

° 1! 4, ° °

f а

° ° °4 ° а ° ° с ь! У

° °

° ° I

° ° °

° °, ° °

° Ъ ° с ° ! ° ° а ° °

° !

° °

° ° °

° °

° а °

° ° ° ° а

° ° ° ° 1 °

° ° б

° ° °

Л»

° °! °

11, ° ° б с

° ° а °

° °

4 °

° °

° ° ф °

° ° °

° ° ° °

° 1

° °

° °

° °

° ° а

° °

° ° ° ° ° а а

° °

4 б °

° с

4 4 ° ° 4 ° 4 ° с! а

° ° ° с ° !

° ° ° 1

° ° с 1

° °

° °

4 ° ° °

Ф

° В °

° 1 °

° °

° °

° ° ! °

° ° ° ° ° °

° °

° 4 ° ° °

1 . б ° °

1 14

1 ° i б ° !, ° °, ° ° °

° В а . ° °

1 ° °

° \ ° °

4 ° ° °

° а °,! L

° °

1 ° °

В ° °

° ° \ °

14 °

° ° ь

l225605

Составитель Л.Эпштейн

Техред H.Bepec Корректор 0 Луговая

Редактор Н.Яцола

Заказ 2018/6

Тираж 663 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Производственно-полиграфическое предприятие,г.ужгород,ул.Проектная,4
